TLV271IW5-7 产品概述
TLV271IW5-7 是一款由美台半导体（DIODES）公司所设计和制造的高性能运算放大器，具备优异的电气特性和广泛的应用场景。作为一款表面贴装型（SMD）器件，TLV271 能够满足现代电子设备在尺寸、功耗及性能方面的诸多需求，广泛应用于信号调理、数据采集和消费电子等领域。
1. 主要特性
供电电压范围：TLV271 的供电电压范围为 2.7V ~ 16V（单电源）及 ±1.35V ~ 8V（双电源），使其适用于多种电源配置和应用场景。该特性使其能够在不同的电源条件下，依然保持稳定的性能输出。
低功耗设计：该运算放大器的供电电流仅为 550µA，具备低功耗特性，尤其在电池供电的便携式设备中，可以显著延长电池的使用寿命，并减少散热问题。
输出驱动能力：TLV271 提供每通道高达 8mA 的输出电流，这保证了足够的驱动能力，能够有效驱动后级负载，尤其在数据传输和信号处理的应用中。
压摆率：该芯片具有 2V/µs 的压摆率，能够快速响应输入信号变化，适合于快速信号处理措施，也是其在频率响应要求较高的应用中的一大优势。
增益带宽积：增益带宽积为 1.9MHz，意味着即使在宽范围的增益设置下，TLV271 也能保证一定的带宽，非常适合宽频带或信号频率较高的应用。
输入特性：TLV271 的输入偏置电流仅为 1pA，具有极低的输入偏置电流特性，能够有效降低系统的噪声，提升信号的准确度。同时，其输入电压补偿为 500µV，使其在应用中的精度更高，特别适合弱信号处理场合。
工作温度范围：其工作温度范围在 -40°C 至 125°C 之间，表明该器件在极端环境条件下仍可稳定工作，非常适合工业、汽车电子及高温环境的应用需求。
2. 封装和安装

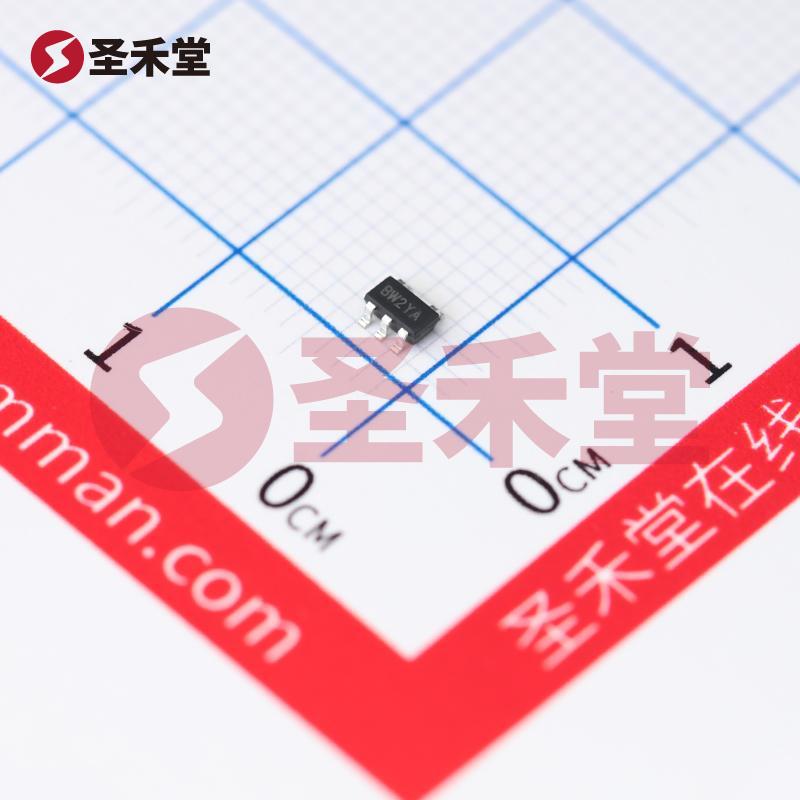

TLV271IW5-7 采用 SOT-25 封装，这是一种小型化的表面贴装封装，便于自动化贴装。SOT-25 封装不仅节省了PCB板的空间，同时也保证了良好的散热性能，适合于要求高密度布局的现代电子设备。
3. 应用领域
由于其低噪声、低功耗和宽广的工作电压，TLV271 适用于多种应用场景，包括：
信号调理和放大：可用于传感器信号的放大、滤波和调理，适合无线传感器和数据采集设备。
音频设备：其出色的动态范围和低失真特性，使得 TLV271 非常适合用于音频信号的处理。
医疗设备：在生物信号监测和医疗仪器中，TLV271 的高精度和低功耗使其成为理想的运算放大器选择。
工业控制：其宽工作温度范围补充了工业应用对耐环境性的要求，在温度变化较大的环境中，也能稳定运行。
4. 总结
TLV271IW5-7 运算放大器以其低功耗、高性能、广泛的工作电压范围及极小的输入偏置电流，成为现今电子设计中不可或缺的重要元件。无论是在消费电子、工业控制还是医疗设备的应用中，TLV271 都体现了出色的性能，能够满足各种对信号处理要求较高的应用需求。选择 TLV271IW5-7，您将能够提升产品的性能和市场竞争力。
