STM8S103F3P6TR

STM8S103F3P6TR 产品概述

一、产品简介

STM8S103F3P6TR 是意法半导体（STMicroelectronics）推出的一款高性价比单片机（MCU），广泛应用于各种嵌入式系统中。该微控制器基于 STM8 系列架构，具备 8 位内核、较高的处理速度及灵活的外部设备连接能力，适合低功耗和高效能的嵌入式应用环境。

二、核心规格

• 核心处理器：STM8，8 位内核。
• 时钟频率：最大工作频率为 16MHz，能够满足大部分中低速应用的处理需求。
• I/O 数量：配备 16 个通用输入输出引脚，可用于与外部设备进行数据交互。

三、存储与数据处理

• 程序存储容量：具有 8KB 的闪存，可存储丰富的用户程序和数据，满足中小型应用的需求。
• EEPROM 容量：640 字节，适用于存储非易失性数据，例如用户设置或校准信息。
• RAM 大小：1KB 的 SRAM 提供足够的短时数据存储能力。
• 数据转换器：内置 5 通道 10 位模拟到数字转换器 (ADC)，能够实现多种传感器信号的采集，大大扩展了其应用领域。

四、外设与接口

STM8S103F3P6TR 支持多种通信接口，包括：

• I²C：用于与外设实现简易的数据传输。
• SPI：高速全双工通信接口，适合于与存储器及传感器的连接。
• UART/USART：用于串行通信，适合调试与数据传输。
• IrDA：具备红外通信能力，可以适用于遥控及短距离数据传输。

此外，该芯片集成了多种重要的外设，例如：

• 欠压检测与复位（POR）：防止在电源不足的情况下工作，保障系统稳定性。
• 脉宽调制（PWM）：适用于调节电机速度、亮度控制等应用。
• 看门狗定时器（WDT）：用于保护系统免受软件异常的影响，确保系统能够自动恢复。

五、电源与工作环境

该微控制器的供电电压范围为 2.95V 到 5.5V，能够在多种供电条件下正常工作，非常适合电池供电的应用。其工作温度范围为 -40°C 到 85°C，适合在恶劣环境下运行，使其在工业控制、汽车电子及物联网设备中得到了广泛应用。

六、封装与安装

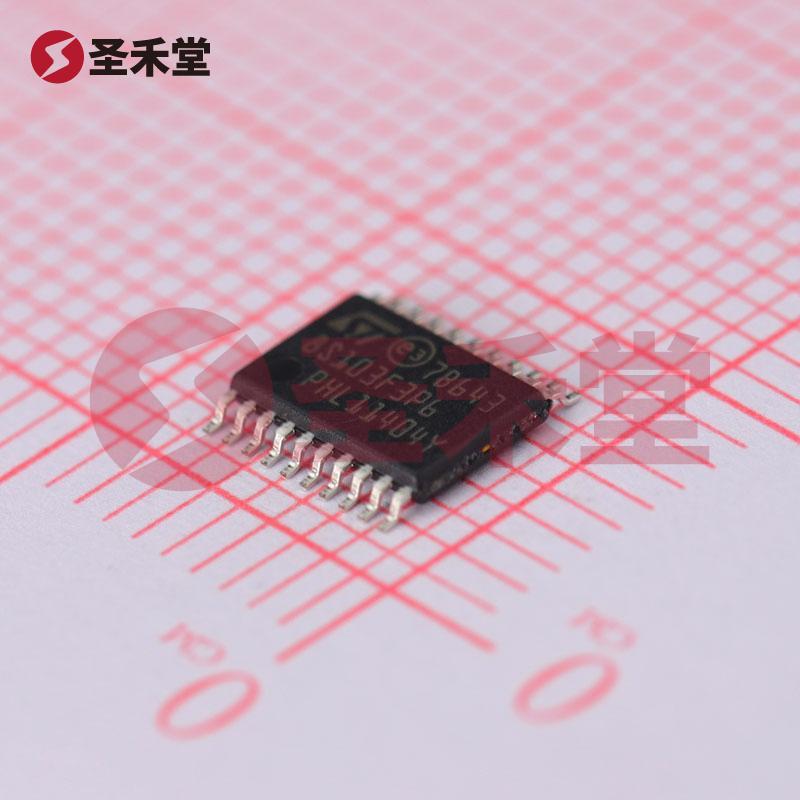

STM8S103F3P6TR 采用 20-TSSOP 表面贴装型封装，尺寸为 0.173 英寸（约 4.40mm 宽），适用于高密度电路板设计。这种封装形式能够有效减少占用空间，并提高组装效率，满足现代电子产品对小型化和集成度的要求。

七、应用场景

STM8S103F3P6TR 的灵活性和多功能性使其适用于广泛的应用场景，包括但不限于：

• 消费电子产品，如家电控制器和遥控设备。
• 工业自动化和控制系统。
• 汽车电子设备，如传感器接口和车载网络通讯。
• 物联网设备，连接和数据采集的理想选择。

八、总结

STM8S103F3P6TR 凭借其出色的性能和灵活的应用能力，为开发者提供了一个极具吸引力的解决方案。无论是在设计新产品还是改进现有系统时，该微控制器都能发挥重要的作用，其高效的运算能力与多样的外设支持，使其成为众多工程师和开发者的首选。
