STF10NM60N

STF10NM60N 产品概述

一、产品简介

STF10NM60N是一款高性能的N沟道MOSFET，由意法半导体（STMicroelectronics）生产。该器件专为高功率应用而设计，其具有600V的漏源电压（Vdss）和10A的连续漏极电流（Id），在各种电力电子设备中广泛应用。STF10NM60N的理想特性以及独特的封装设计使其成为电源转换器、逆变器以及其他高电压、高电流应用的理想选择。

二、关键性能参数

1. 电压和电流特性：

   • 漏源电压（Vdss）：600V，适合高压电源设备。
   • 连续漏极电流（Id）：10A，确保在高负载情况下的可靠性能。

2. 导通电阻（Rds(on)）：

   • 在Vgs=10V和Id=4A下，导通电阻（Rds(on)）最低为550毫欧。这一特性在高频开关电路中提供了显著的功率损耗优势。

3. 栅源极阈值电压（Vgs(th)）：

   • 在250µA时，Vgs(th)最大值为4V，使得该器件能够在较低的栅源电压下启动。

4. 栅极电荷（Qg）：

   • 在Vgs=10V时，最大栅极电荷为19nC，表明快速开关能力，这有助于提高开关频率并减少开关损耗。

5. 工作温度范围：

   • 工作温度范围为-55°C 到 150°C（TJ），适合各种恶劣环境下的应用。

6. 功率耗散：

   • 最大功率耗散为25W（Tc=25°C），确保在大功率运行时的稳定性。

三、封装和安装

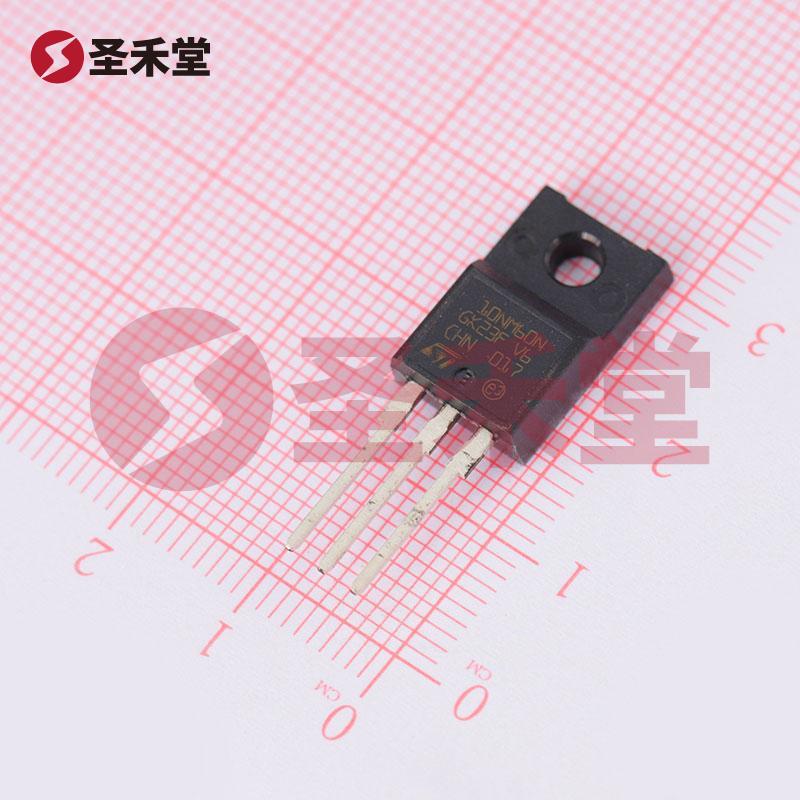

STF10NM60N采用TO-220FP封装，具有良好的热管理性能，适合于通孔安装。这种封装类型不仅提供高效的散热，还便于与其他元件的集成，常用于动力电源模块和电机驱动电路中。

四、应用领域

STF10NM60N在多个领域中找到了广泛应用，包括但不限于：

• 电源转换：可应用于开关电源、DC-DC变换器，以实现高效率的电能转换。
• 逆变器：在太阳能逆变器和电动机驱动中，STF10NM60N可提供高压和高效率的解决方案。
• 电机控制：用于各种类型的电动机驱动，如步进电机和无刷直流电机（BLDC）等。
• 高频应用：由于其较低的Rds(on)和快速的开关特性，STF10NM60N适合高频率的开关应用。

五、总结

STF10NM60N是一款性能优越、能够满足高电压和高电流要求的N沟道MOSFET。它的低导通电阻、高功率耗散能力以及优秀的开关特性，使其成为电力电子领域中不可或缺的元器件。凭借其稳定的性能和广泛的应用适应性，STF10NM60N已经成为许多高级电源设计和电机控制系统的理想选择。在选择和评估适合具体应用的功率MOSFET时，STF10NM60N无疑是一个值得考虑的动力解决方案。
