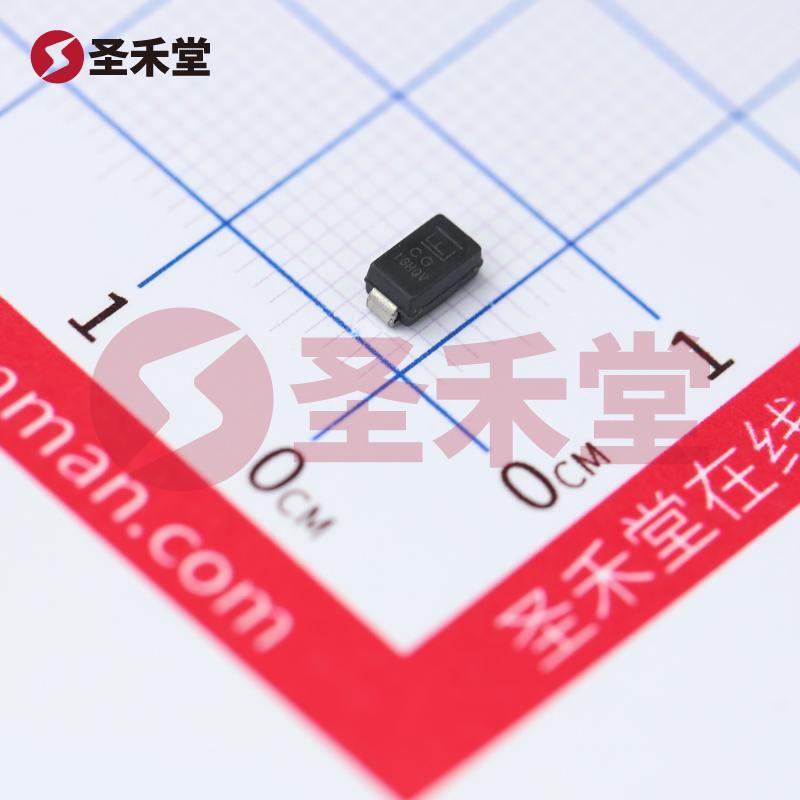

SMCJ28CA

SMCJ28CA 产品概述

概述

SMCJ28CA 是由Littelfuse（美国力特）生产的一款高性能瞬态电压抑制二极管（TVS二极管）。该元件被设计用于保护电子设备免受瞬态过压事件（如静电放电或雷电浪涌）造成的损害。其双向极性设计使其适用于各种电路，尤其是在具有反向电流的应用中，提供高效的过压保护。

主要参数

• 极性：双向（Bidirectional）
• 峰值脉冲电流（10/1000μs）：33.1A
• 箝位电压：45.4V
• 击穿电压（最小值）：31.1V
• 反向关断电压（典型值）：28V
• 工作温度范围：-55°C至150°C (TJ)
• 封装类型：DO-214AB（SMCJ）

电气特性

SMCJ28CA 的击穿电压在31.1V以上，能够在电压超过其反向关断电压（28V）时迅速导通。这使得该器件在防止电流冲击所造成的损害时能够有效工作。在瞬态脉冲条件下（如10/1000μs），其峰值脉冲电流可达到33.1A，确保在高电流瞬态情况下能稳定工作而不发生故障。

其箝位电压为45.4V，表明在过压情况下它能够将过压电平限制在此水平，从而保护下游电路组件，避免因电压过高而引起的损坏。这一特性特别适用于各种敏感电子设备。

应用领域

SMCJ28CA被广泛应用于各类电子设备的电源线路保护，例如：

1. 消费电子产品：如手机、平板电脑、计算机和其他便携设备，旨在保护内部电路避免因外界电压波动而造成的损害。
2. 工业设备：用于PLC、工业自动化设备以及相关控制系统，确保在电网故障或电气噪声存在时设备的可靠运行。
3. 汽车电子：保护汽车内的传感器、控制单元和其他电子元件，防止因电压突波引发的故障。
4. 通信设备：确保通信硬件在雷电或电气干扰的环境中能稳定工作。

设计和安装

SMCJ28CA采用表面贴装型DO-214AB封装，适宜现代电子电路设计，便于自动化贴装和小型化设计。其广泛的工作温度范围（-55°C至150°C）使其能够在极端环境下可靠运行。此外，该产品具有相对较高的功率处理能力，能够在峰值脉冲条件下承受最高达到1.5KW的功率，确保其在各种瞬态情况中的稳定性。

结论

总之，SMCJ28CA是一款高性能的瞬态电压抑制二极管，结合了高峰值脉冲电流、良好的箝位电压特性以及广泛的应用场景，使其成为保护电子设备的重要选择。无论是在消费品、工业设备，还是汽车电子领域，SMCJ28CA均能缩短设备的反应时间，保护敏感元件，确保可靠性和安全性，因而是许多电子设计工程师的理想之选。
