型号:

SMAJ10A

品牌:Littelfuse(美国力特)
封装:DO-214AC
批次:2年内
包装:编带
重量:0.122g
其他:

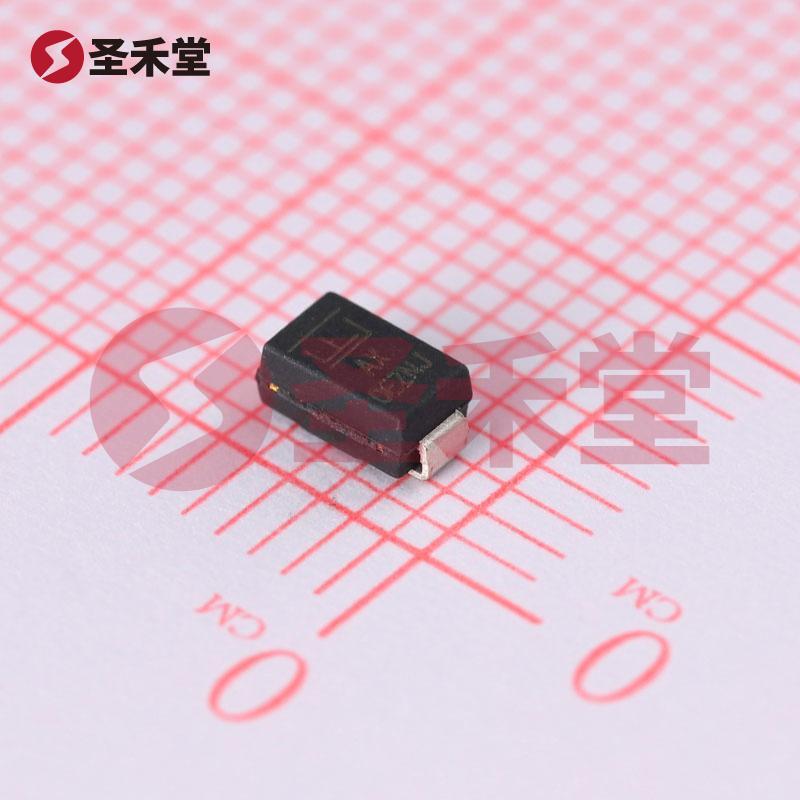

SMAJ10A 产品实物图片
8
SMAJ10A 一小时发货
描述:17V-夹子-23.5A-Ipp-TVS-二极管-表面贴装型-SMA(DO-214AC)
库存数量
库存:
4860
(起订量: 1, 增量: 1
最小包:5000
商品单价
梯度内地(含税)
1+
0.2592
5000+
0.236
产品参数
属性参数值
反向截止电压(Vrwm)10V
最大钳位电压17V
峰值脉冲电流(Ipp)23.5A
峰值脉冲功率(Ppp)400W
击穿电压11.1V
类型TVS

产品概述:SMAJ10A TVS 二极管

一、产品简介

SMAJ10A 是一款来自美国 Littelfuse 的表面贴装型瞬态电压抑制器(TVS 二极管),采用 DO-214AC 封装,主要用于保护敏感电子元件免受瞬态电压和浪涌电流的影响。该器件具有优异的电压保护性能,尤其在工业、汽车以及消费电子设备等应用领域表现突出。

二、主要特性

  • 极性:单向设计(Unidirectional),适用于对电压方向有明确要求的应用,确保在反向电压下能够有效工作并避免器件损坏。
  • 击穿电压(最小值):11.1V,确保二极管在遭受瞬态电压时迅速响应,并在额定电压下保持稳定。
  • 反向关断电压(典型值):10V,表明在额定反向电压下,电流几乎为零,缓存和泄漏电流极低。
  • 箝位电压:在 23.5A 峰值脉冲电流下,箝位电压为 17V,有效限制瞬态电压对后端电路的危害。
  • 峰值脉冲电流(10/1000µs):23.5A,具有良好的瞬态处理能力,能够满足多种应用需求。
  • 功率 - 峰值脉冲:400W,能够承受较高的瞬时功率,保障电路的安全。
  • 工作温度范围:-65°C ~ 150°C,支持广泛的工作环境,确保在恶劣条件下的可靠性。

三、应用场景

SMAJ10A 适用于各种应用场景,包括但不限于:

  • 电源保护:在各种电源电路中,该器件提供有效的瞬态电压保护,防止电源浪涌对设备造成损害。
  • 通信设备:在通信设备中应用,保护数据线路免受瞬态电压干扰,确保稳定的数据传输。
  • 消费电子:广泛应用于手机、电视、计算机等设备,保护其核心电路和接口。
  • 工业设备:在工业控制系统及自动化设备中应用,确保设备的安全和持久的性能。

四、封装与安装

SMAJ10A 采用 DO-214AC(SMA)封装,具有小型化、便于表面贴装的特点。这种封装形式使得器件可以方便地集成到各种电路板设计中,同时降低了电路板的总体空间要求,提升了布局的灵活性。

五、总结

SMAJ10A TVS 二极管凭借其优越的性能参数、广泛的工作温度范围以及便于集成的封装特点,适合用于需要瞬态电压保护的多个应用领域。作为 Littelfuse 品牌的产品,它在保护电路组件方面提供了强有力的保障,是电子设备开发与维护中的理想选择。无论是在严苛的工业环境下,还是在日常消费电子产品中,SMAJ10A 都能确保设备稳定性与安全性,是业界内备受推崇的保护元件之一。
