SBR3U60P1-7 产品概述
一、产品简介

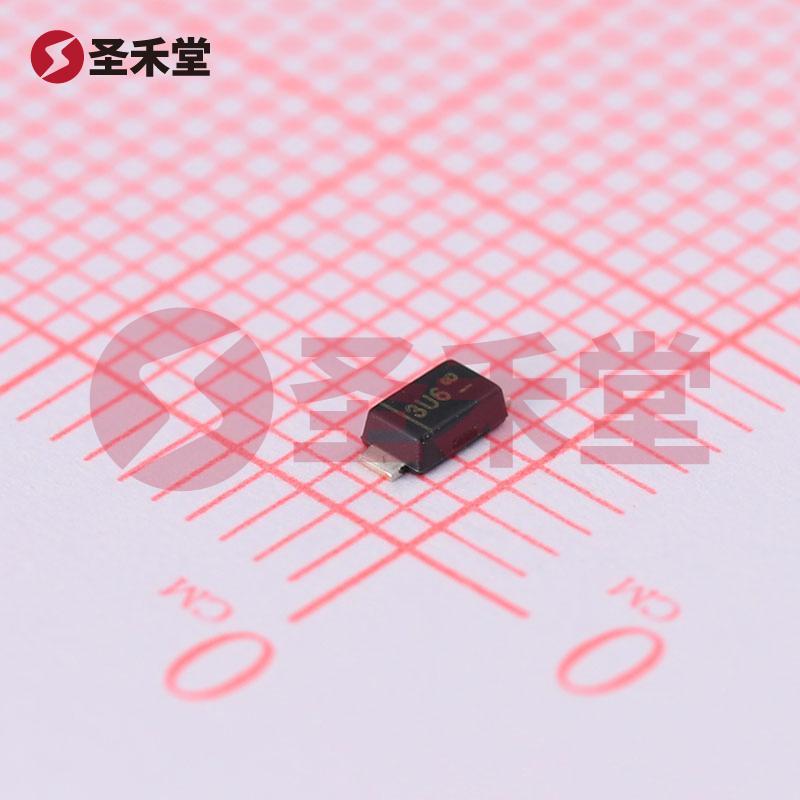

SBR3U60P1-7是一款超级势垒整流二极管（Super Barrier Rectifier, SBR），由美台半导体（DIODES）公司制造。该二极管设计用于高效整流应用，其兼具高电流和高电压特性，适用于各种电源管理和转换电路。SBR3U60P1-7采用小型表面贴装形式（PowerDI-123），特别适合需要节省空间和提升性能的电子设备。
二、技术参数
SBR3U60P1-7的主要技术参数包括：
- 直流反向耐压（Vr）: 60V
- 平均整流电流（Io）: 3A
- 正向压降（Vf）: 650mV（在3A条件下）
- 反向漏电流: 100µA @ 60V
- 速度: 快速恢复时间≤500ns（适用于超过200mA的整流应用）
- 工作温度范围: -65°C至150°C
这些参数共同表明SBR3U60P1-7具有较高的耐压能力和优异的电流承载能力，同时在有效且极小的封装中实现了良好的热管理特性。
三、应用领域
SBR3U60P1-7是针对各类电子设备设计的一款高性能整流器，适合于：
- 开关电源: 在电源转换过程中用于降低能量损耗，提高转换效率。
- DC-DC转换器: 作为整流组件，在转换过程中提供高效的电流整流能力。
- 充电器电路: 在充电系统中用于实现快速整流以提高充电效率。
- 电机驱动: 在电机控制电路中充当反向电流路径的保护元件。
- LED驱动电路: 提供稳定的电流整流以保证LED的亮度水平。
四、设计优势
低正向压降: 650mV的正向压降在大电流条件下能有效降低功率损耗，尤其在高电流应用时表现出色，帮助减少热量产生，从而提高系统的整体效率和稳定性。
快速恢复能力: 快速恢复时间≤500ns使得SBR3U60P1-7在开关频率较高的应用中能够有效减少开关损耗，提升开关效率，适用于高频开关电源设计。
紧凑型封装: PowerDI-123封装不仅在物理尺寸上做到小巧，而且优化了散热性能，使其特别适合用于高功率密度的应用场景。
宽广的工作温度范围: -65°C至150°C的工作温度范围使其能在严苛环境下稳定工作，确保产品的可靠性和耐用性。
五、市场定位
作为高效能的超级势垒整流器，SBR3U60P1-7在市场上具备竞争力，适合制造商在各类工业应用、消费电子及通讯设备中普遍选用。其幷不止于优异的电性能，同时提供了良好的热管理和物理耐受能力，以适应不同应用环境。
六、总结
SBR3U60P1-7结合了高性能与小型化设计的优点，是一款理想的整流器产品，特别适合需要高效率与高稳定性的电子产品。其出色的性质，使得在多种应用场景中都能展现出强大的灵活性和可靠性。美台半导体作为一个值得信赖的电子元器件供应商，SBR3U60P1-7无疑将为推动现代电子技术的发展作出积极贡献。
