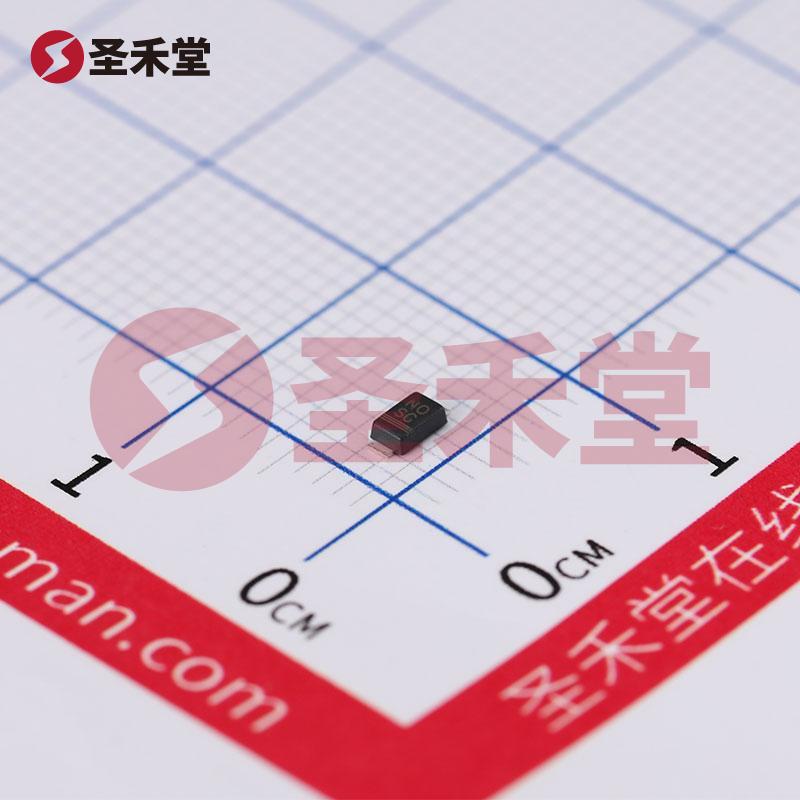

S07G-GS08 产品概述
一、产品简介
S07G-GS08 是一款由威世 (VISHAY) 生产的通用半导体二极管，采用DO-219AB（SMF）封装，专为承受高电压和电流需求的应用而设计。该二极管具备400V的反向耐压能力和700mA的平均整流电流，适用于各种中高功率电力转换和整流电路。此外，其正向压降为1.1V@1A，提供较低的电能损耗，提升整体电路效率。
二、主要参数
反向耐压 (VR): S07G-GS08 的最大反向耐压值为400V，适合在高电压环境中安全运行。这使其成为开关电源、逆变器等应用场景中不可或缺的组件。
平均整流电流 (IF): 该二极管能够持续承载700mA的电流，满足大部分中等功率设备的需求，确保其在不超过额定电流的情况下稳定工作。
正向压降 (VF): 在1A的工作条件下，正向压降表现为1.1V，这使得其在高电流传输时依然保持较低的能量损耗，确保系统的高效能。
反向漏电流 (IR): 在400V的反向电压下，漏电流仅为10µA，这一低泄漏值可以有效维持电路的可靠性和稳定性，减少待机功耗。
反向恢复时间 (trr): S07G-GS08 的反向恢复时间为1.8µs，表明其在高频应用中具有较快的恢复速度，适合于开关频率较高的电路。
反向恢复速度: 具备标准恢复模式，转变速度较快，能够支持超过200mA的电流变化，适用于脉冲或快速开关的电路。
工作温度范围: 该二极管可以在极端条件下运行，其结温范围从-55°C 至 150°C，适应多种恶劣环境，保障电子设备的耐用性。
三、应用领域
S07G-GS08 的设计使其能广泛应用于多个电子领域，主要应用场景包括但不限于：
- 电源管理: 像AC-DC电源适配器、开关电源等。
- 降低电压损耗的整流器: 适用于整流电路，提高转换效率。
- 电机驱动电路: 用于驱动各种类型的电机，在控制电动机的工作状态时，提供可靠的整流支持。
- 信号整形和处理: 在需要快速响应和准确整流的场合，如调制解调器和无线通信设备。
四、优势与特点
- 高可靠性: 封装和设计合理，能够承受高温和高压，确保长时间稳定可靠的运行。
- 高效能: 由于其较低的正向压降，能显著降低能量损耗，符合现代电源设计的高效要求。
- 灵活性: 适应广泛的应用场景，能在不同的电子设备中实现通用功能。
- 环保与可持续性: 符合 RoHS 和其他环保标准，符合现代电子产品对环保的需求。
五、总结
S07G-GS08 作为一款高性能的标准恢复二极管，凭借其优越的电气特性和广域的应用能力，为现代电子设备的关键构建块之一。其在满足用户多样化需求的同时，展现出良好的经济性和可靠性。随着电子技术的不断发展，该二极管必将在更广泛的领域中发挥重要作用。
