RT9166A-25GXL

产品概述：RT9166A-25GXL线性稳压器

概述

RT9166A-25GXL是一款高性能的线性稳压器（LDO），适用于在各种电子产品和应用中稳定直流电压的需求。作为台湾立锜（RICHTEK）出品的这一芯片，RT9166A-25GXL凭借其固定的输出电压、卓越的性能以及广泛的工作温度范围，成为了许多电子设计工程师的首选。

主要特性

1. 固定输出电压：RT9166A-25GXL提供固定输出电压为2.5V，极大地方便了电源的设计和后续电路的配合。

2. 最大输入电压：该稳压器的最大输入电压可达5.5V，这为其在多种电源环境下的应用提供了灵活性。

3. 输出电流能力：具备600mA的最大输出电流能力的RT9166A-25GXL，能够满足一般小型设备及低功耗系统对供电的需求。

4. 低压降设计：其电压降在600mA的负载条件下仅为580mV，意味着在提供稳定电压的同时，能效损失较小，从而提高了系统的整体效率。

5. 优异的PSRR性能：RT9166A-25GXL在1kHz频率下具有55dB的电源抑制比（PSRR），有效减少了输入电源引入的噪声，确保了输出电压的稳定性。这一特性特别适用于对电源质量要求较高的音频设备和敏感的模拟电路。

6. 工作温度范围：该稳压器设计的工作温度范围为-40℃至85℃，使其在严酷环境下仍保持良好性能，适合汽车、工业控制及通信设备等领域的应用。

7. 保护功能：RT9166A-25GXL内置了过流和超温保护功能，增强了其应用的安全性和可靠性，避免了因误操作或不良条件导致的芯片损坏。

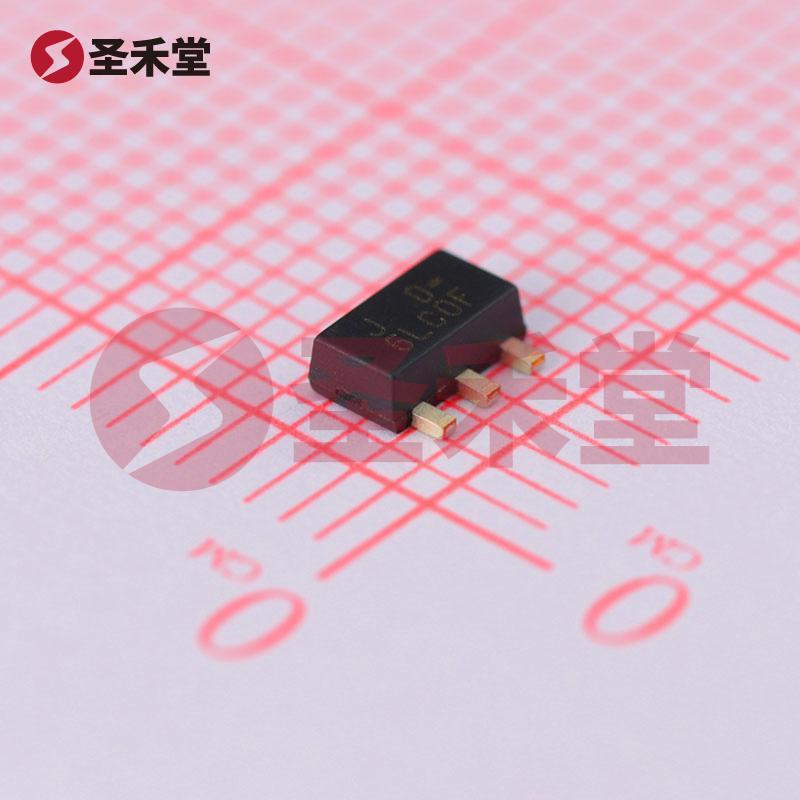

8. 封装形式：采用SOT-89-3封装，RT9166A-25GXL具备小型化和轻量化的优势，便于嵌入到各种紧凑的电子设备中。

9. 低静态电流：静态电流（Iq）仅为300µA，在待机时可有效降低功耗，为电池供电设备提供更长的续航时间。

应用领域

RT9166A-25GXL可以广泛应用于多个领域，包括但不限于：

• 消费电子产品：如MP3播放器、便携式游戏机等。
• 工业设备：如传感器、控制器及监控设备等。
• 通信设备：如无线接收器和发射器。
• 汽车电子：用于车载导航仪、音响系统等。

结论

总的来说，RT9166A-25GXL是一款综合了稳定性、灵活性和高能效等优势的线性稳压器。其极佳的电气特性和广泛的应用场景使其成为现代电子设计中不可或缺的元件之一。凭借其出色的性能，RT9166A-25GXL将为应用提供更高的电源可靠性和稳定性，为产品的成功实现铺平道路。
