描述：三极管(BJT) 1.15W 60V 600mA PNP SOT-223-3
库存数量
库存：
549
（起订量: 1, 增量: 1）
最小包：1000
商品单价
梯度内地(含税)
1+
0.837
50+
0.644
1000+
0.593
产品参数
属性参数值
晶体管类型PNP
集电极电流(Ic)600mA
集射极击穿电压(Vceo)60V
功率(Pd)1.15W
直流电流增益(hFE@Ic,Vce)100@150mA,10V
特征频率(fT)200MHz
集电极截止电流(Icbo)10nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)1.6V@500mA,50mA

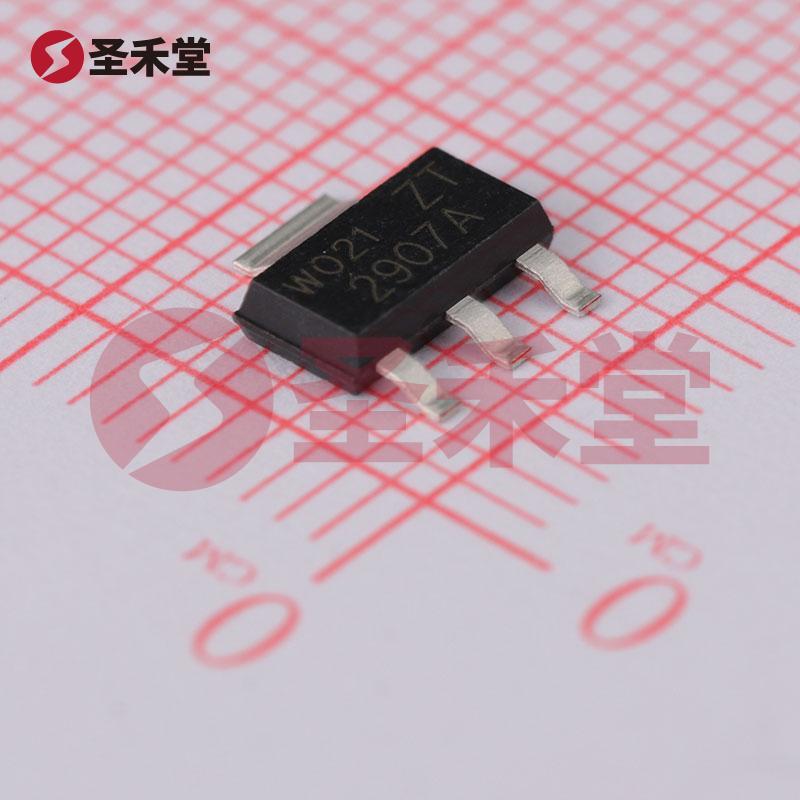

PZT2907A, 115 产品概述
一、产品简介
PZT2907A 是一种高性能的PNP型晶体管，属于双极性接面晶体管（BJT）家族。该器件特别适用于多种电子应用，具有出色的电气性能和稳定性，广泛应用于信号放大和开关电路中。PZT2907A 采用 SOT-223 封装，方便表面贴装设计，具备良好的散热性能和适用性。
二、主要参数
- 晶体管类型: PNP
- 集电极电流 (Ic): 最大600mA
- 集射极击穿电压 (Vce): 最大60V
- 额定功率: 1.15W
- 饱和压降 (Vce(sat)): 在Ic为50mA和500mA时，最大1.6V
- 截止电流 (ICBO): 最大10nA
- 直流电流增益 (hFE): 至少100 @ 150mA，10V
- 频率特性: 跃迁频率达到200MHz
- 工作温度: 最高150°C (TJ)
- 封装形式: SOT-223, TO-261-4, TO-261AA
三、功能特性
PZT2907A 设计用于高效的信号处理，并以其优异的性能满足市场对低功耗、高增益的需求。它的 DC 电流增益 (hFE) 最小值为100，适合大多数信号放大应用。
- 饱和特性: 在开关应用中，饱和电压的降低有助于提高电路的能效，减少功耗，温升也较为可控。
- 低截止电流: 只有10nA 的截止电流，确保其在休眠模式下的功耗非常低，对于电池供电的便携式设备尤为重要。
- 高频性能: 理想的跃迁频率 (200MHz) 使其适合于高频信号的处理，提高了其在 RF 应用中的适应性。
四、应用场景
凭借其卓越的特点，PZT2907A 广泛应用于各种电子设备中，包括但不限于：
- 放大器电路: 适合音频及视频信号放大，提高信号的强度和质量。
- 开关电路: 常用于电子开关，逻辑电路，自动控制等应用。
- 驱动电路: 驱动继电器、灯光、马达等负载，满足各种控制需求。
- 功率放大器: 特别适合于便携式和低功耗的音频功率放大器设计。
五、选择与注意事项
在选择 PZT2907A 时，需注意以下几点：
- 电流和电压需求: 确保集电极电流 Ic 和集射极电压 Vce 较应用需求相符。
- 工作温度范围: 确保工作环境不超过150°C，以避免影响晶体管性能。
- 充分散热设计: 在设计阶段考虑散热，以提高其工作寿命和稳定性。
- 电路设计: 鉴于其较高的增益，设计时需合理选择偏置和负载，以优化性能。
六、总结
PZT2907A 是一种理想的PNP晶体管，具备优秀的电气性能和多用途的应用潜力，适合现代电子设计的多样化需求。通过适当的设计考虑和选择，工程师能够充分发挥其在各类电路中的优势，推动电子技术的不断创新与发展。作为 Nexperia(安世)的系列产品之一，PZT2907A 在市场上享有良好的声誉，值得信赖的性能与可靠性表现使其成为众多设计中的优先选择。
