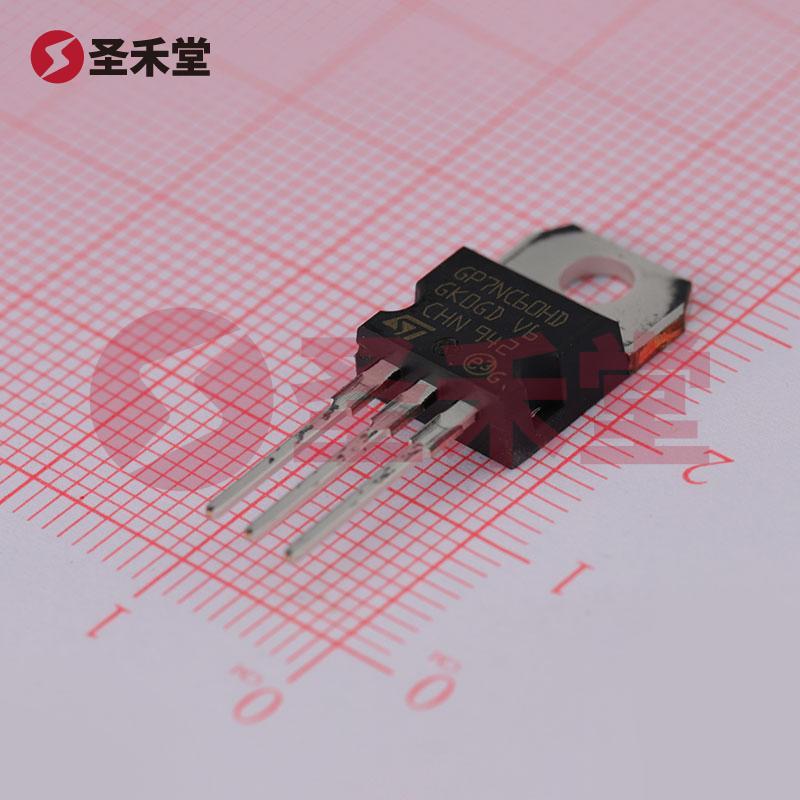

STGP7NC60HD 产品概述
STGP7NC60HD是一款高性能绝缘栅双极型晶体管（IGBT），由意法半导体（STMicroelectronics）制造，专为高电压和高电流应用而设计。IGBT是一种能够有效合成MOSFET和BJT两种器件特点的功率器件，广泛应用于电源转换、工业驱动、高频应用以及可再生能源系统等领域。
主要规格参数
集电极电流（Ic）和脉冲电流（Icm）： STGP7NC60HD的最大集电极电流为25A，而脉冲电流则高达50A，这意味着该器件可以处理高负载，并适应突发电流需求，提升了其在高功率应用中的适用性。
电压特性： 该IGBT的最大集射极击穿电压为600V，足以满足大部分工业应用的电压要求。此外，其在15V的栅极电压下，7A的集电极电流时具有低导通压降（Vce(on)）为2.5V，显示出较好的效率。
栅极阈值电压（VGE(th)）： STGP7NC60HD的栅极阈值电压为5.75V @ 250μA，适合标准栅极驱动电路，以增强整个驱动系统的灵活性。
开关特性： 该器件在开关过程中的能量消耗为95µJ（开）和115µJ（关），具有较低的开关损耗，有助于提高整体效率。其关断延迟时间（Td）在25°C时为72ns，开通延迟时间为18.5ns，适用于高频率开关应用。
反向恢复时间： 在开关过程中，STGP7NC60HD的反向恢复时间（trr）为37ns，表明其在高频开关条件下的性能良好，降低了开关噪声，提升了系统的可靠性。
工作温度范围： 该IGBT的工作温度范围为-55°C到150°C，适合各种环境条件下的应用，尤其是在高温环境中表现出色。
封装和安装类型： STGP7NC60HD采用TO-220AB封装，适合通孔安装，便于散热和电路布局，广泛应用于电源模块和功率变换器等领域。
应用场景
STGP7NC60HD凭借其优异的电气性能和可靠性，广泛应用于诸如：
- 电源转换器：在DC/DC转换器、逆变器等高效电源解决方案中，STGP7NC60HD可以作为主要开关元件，实现高效能量转换。
- 电动机驱动：其高电流处理能力使其成为电动机和伺服驱动系统中理想的选择，支持工业自动化设备中的精准控制。
- 可再生能源：在太阳能逆变器和风能系统中，STGP7NC60HD能够实现有效的能源管理和转换，助力绿色能源的推广与使用。
总结
STGP7NC60HD作为一款性能卓越的IGBT器件，凭借其优良的电气特性、宽广的工作温度范围以及适应高功率应用的能力，成为多个领域的理想组件。无论是用于高效电源转换、工业电机控制，还是可再生能源的应用，该产品均展现了其在行业中的突出的竞争力。选择STGP7NC60HD，不仅能够提升系统的性能，同时也为设计师提供了更大的灵活性和更高的可靠性。
