STF11NM80

STF11NM80 产品概述

STF11NM80 是由意法半导体（STMicroelectronics）制造的一款高性能 N 通道金属氧化物半导体场效应管（MOSFET）。作为一款适用于高压应用的功率电子元器件，STF11NM80 的主要特点包括其高达 800V 的漏源电压（Vdss）、11A 的持续漏极电流（Id），以及在 25°C 下表现出的低导通电阻。该器件的典型应用领域涵盖了电机驱动、开关电源、逆变器和其他需要高效率和高功率密度的电力转换应用。

关键参数

1. 电压与电流特性

   • 漏源电压（Vdss）: 800V，适合于高压环境下的操作。
   • 连续漏极电流（Id）: 11A（Tc），确保在各种负载条件下的稳定性和可靠性。

2. 导通电阻

   • 在 Vgs = 10V 时，导通电阻（Rds On）为最大 400 毫欧，表明其低导通损耗特性，有助于提高整体效率，降低发热量。

3. 栅极电压特性

   • 该器件的栅极阈值电压 (Vgs(th)) 最大值为 5V @ 250µA，确保 MOSFET 能够在较低的栅极电压下有效导通。
   • 栅极电压 (Vgs) 的最大值为 ±30V，提供了额外的设计灵活性和安全裕度。

4. 驱动和开关特性

   • 栅极电荷 (Qg) 的最大值为 43.6nC @ 10V，表示器件的开关速度，适合于快速开关电源和高频应用。
   • 输入电容 (Ciss) 为最大 1630pF @ 25V，能够对输入信号保持良好的响应特性。

5. 功率与热管理

   • 最大功率耗散能力为 35W（Tc），确保在高功率应用中能够有效散热，防止过热导致的损坏。
   • 工作温度范围极宽，-65°C 至 150°C，适应各种恶劣环境。

6. 封装与安装

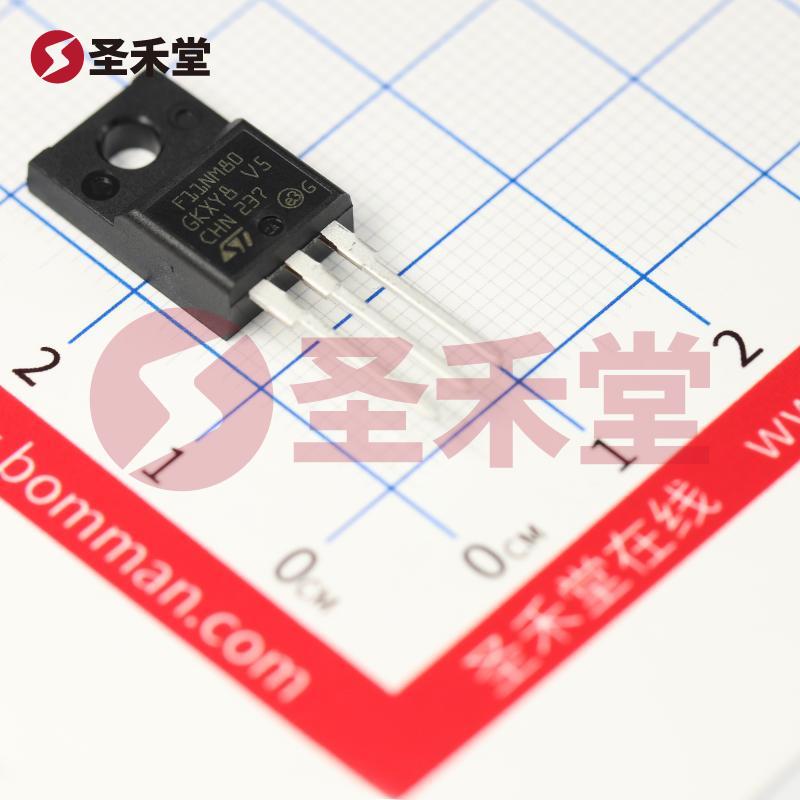

   • STF11NM80 采用 TO-220FP 封装类型，便于散热和安装，且适合于各种通孔安装设计。

应用场景

STF11NM80 因其卓越的电气特性和可工程化的设计而广泛应用于多个领域。其主要应用场景包括但不限于：

• 开关电源: 利用其高效率和快速开关能力，多用于电压转换和电源管理系统中，提高电源转换效率。
• 逆变器: 在太阳能逆变器和电动车驱动等领域中，通过有效控制功率流实现能量转换。
• 电机驱动: 在工业电机、家电及自动化设备中采用，提高了系统的性能和响应速度。
• LED 驱动电路: 由于其低导通电阻特性，广泛应用于高功率 LED 照明驱动电路。

结论

STF11NM80 是一款优秀的 N 通道 MOSFET，凭借其高电压、高电流和优良的热管理特性，使其成为高压应用中的理想选择。意法半导体作为这一领域的领导者，凭借其卓越的设计和制造工艺，为电力电子行业提供了强有力的技术支持。结合其广泛的应用领域和高性能特征，STF11NM80 非常适合于各种现代电力转换和控制系统中，帮助设计工程师实现高效的解决方案。
