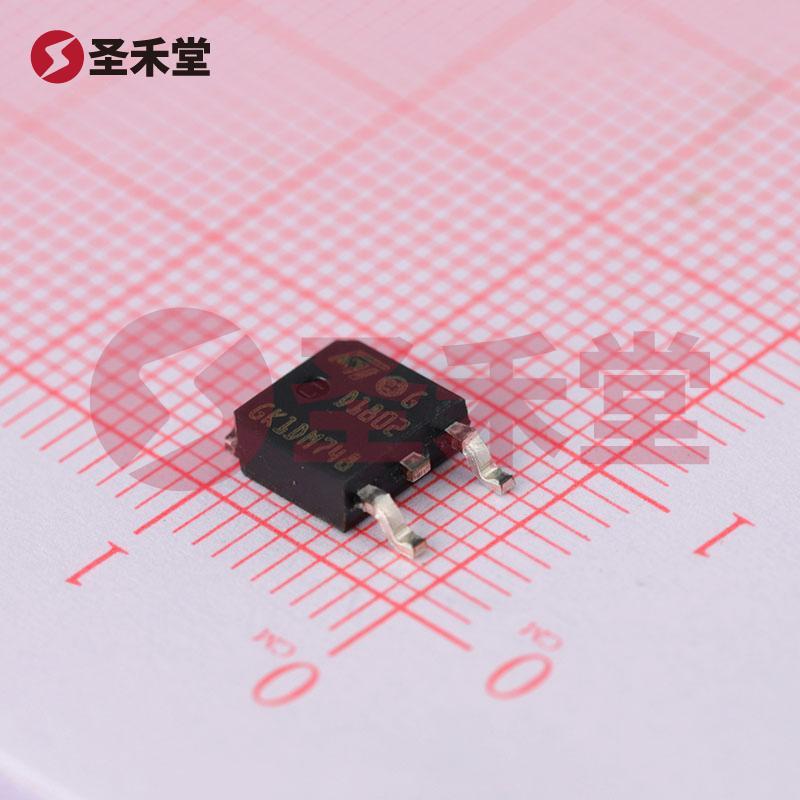

STD1802T4 产品概述
概述
STD1802T4是一款高性能的NPN型晶体管,专为要求高功率和高效率的应用而设计。该器件具有15W的额定功率,最大集电极电流可达到3A,集射极击穿电压为60V,使其在各类电源转换、开关电源及功率放大等应用场景中表现出色。其卓越的热稳定性和高频性能(可达150MHz)使其在现代电子设备中的应用愈加广泛,尤其是在要求高频开关频率和大功率输出的场合。
主要特性
- 额定功率:15W
- 集电极电流 (Ic):最大3A
- 集射极击穿电压 (Vce):最大60V
- Vce饱和压降:在Ic为3A时,最大为400mV @ 150mA
- 截止集电极电流 (ICBO):最大100nA
- DC电流增益 (hFE):在100mA和2V时,最小增益为200
- 频率跃迁:150MHz
- 工作温度范围:最高可达150°C (TJ)
- 安装类型:表面贴装型
- 封装/外壳类型:TO-252-3 (DPAK)
应用领域
STD1802T4广泛适用于多种电子电路中,包括但不限于:
- 开关电源:该型号晶体管的高频性能和高电流承载能力使其成为开关电源设计中的理想选择。其能够有效减少切换损耗,提高效率。
- 功率放大器:在需要高功率输出的音频功率放大器中,STD1802T4能够提供出色的线性度和频率响应。
- 电机驱动:其高集电极电流能力使其能够驱动各种小型电机,适用于家用电器及自动化设备。
- 信号放大器:由于其优良的增益特性,该三极管适合用作信号放大的关键元件。
设计指导
在使用STD1802T4进行设计时,需注意以下几点:
- 散热管理:尽管该器件的额定功率为15W,但在高频和高电流操作下,适当的散热措施是必不可少的,以确保器件在工作温度范围内运行。
- 电路布局:对于表面贴装型(SMD)设备,推荐尽量减小PCB走线长度,以降低电感和电阻对信号的影响,确保良好的电气性能。
- 电源接入:应考虑采用较大的电流路径及良好的接地设计,以降低工作时的电压降和热量产生。
结论
STD1802T4凭借其高功率、高电流和高频特性,提供了一种兼具性能和可靠性的解决方案,能够满足现代电子产品在功率管理、信号放大和电机驱动等领域的需求,特别适合复杂的开关电源和功率放大电路。作为意法半导体(STMicroelectronics)推出的优质产品,STD1802T4必定能在您的设计项目中发挥出色的作用。
