STB3NK60ZT4 产品概述
概述
STB3NK60ZT4是意法半导体（STMicroelectronics）推出的一款高性能、N沟道金属氧化物半导体场效应晶体管（MOSFET），其封装类型为D2PAK，拥有至高的漏源极电压达600V，适用于多种高压大功率的电子应用。STB3NK60ZT4型号的出现，为现代电子设备提供了更加高效和可靠的开关解决方案，广泛应用于电源管理、电机驱动、逆变器以及其他需要高电压和电流控制的场合。
主要特性
漏源极电压（Vdss）: STB3NK60ZT4的漏源极电压为600V，使其能够适用于高压环境，能够稳定工作于较为苛刻的电气条件之下。
最大连续漏极电流（Id）: 在25℃的情况下，STB3NK60ZT4的最大连续漏极电流为2.4A（Tc），能够适应较高负载的应用需求。
导通电阻（Rds On）: 不同电流条件下，STB3NK60ZT4的最大导通电阻为3.6欧姆（在1.2A，10V下测得），该低导通电阻有助于减少功率损耗，提高整体电路效率。
栅极阈值电压（Vgs(th)）: 在门极电压为10V的条件下，栅极阈值电压最大为4.5V（@50µA），确保其能在较低的栅极驱动电压下迅速导通和关断。
功率耗散: STB3NK60ZT4的最大功率耗散为45W，这使其能在高温条件下依然保持稳定工作，允许其部署在需要长时间、稳定运行的环境中。
工作温度范围: STB3NK60ZT4的工作温度范围在-55°C到150°C之间，这一广泛的温度范围使之能够在各种环境条件下可靠工作，包括极端温度条件。
输入电容（Ciss）: 输入电容的最大值为311pF（@25V），这对于需要高速开关操作和高频应用的电路来说至关重要。
栅极电荷（Qg）: Qg的最大值为11.8nC（@10V），此特性有助于提高开关速度，减少驱动电路的功耗。
应用场景
STB3NK60ZT4的高压和高电流性能使其适用于多种应用场景，包括但不限于：
电源管理: 用于开关电源（SMPS），特别是在需要高电压输出的直流-直流转换器中。
电动机驱动: 在伺服电机控制、步进电机驱动等应用中，STB3NK60ZT4能够担当重要角色，提供高效的开关控制。
电力调节: 在逆变器及不间断电源（UPS）中，STB3NK60ZT4可以处理从交流到直流或者直流到交流的功率转换。
高频开关电路: 考虑到其低导通阻抗和高开关性能，STB3NK60ZT4非常适合高频开关电路的设计。

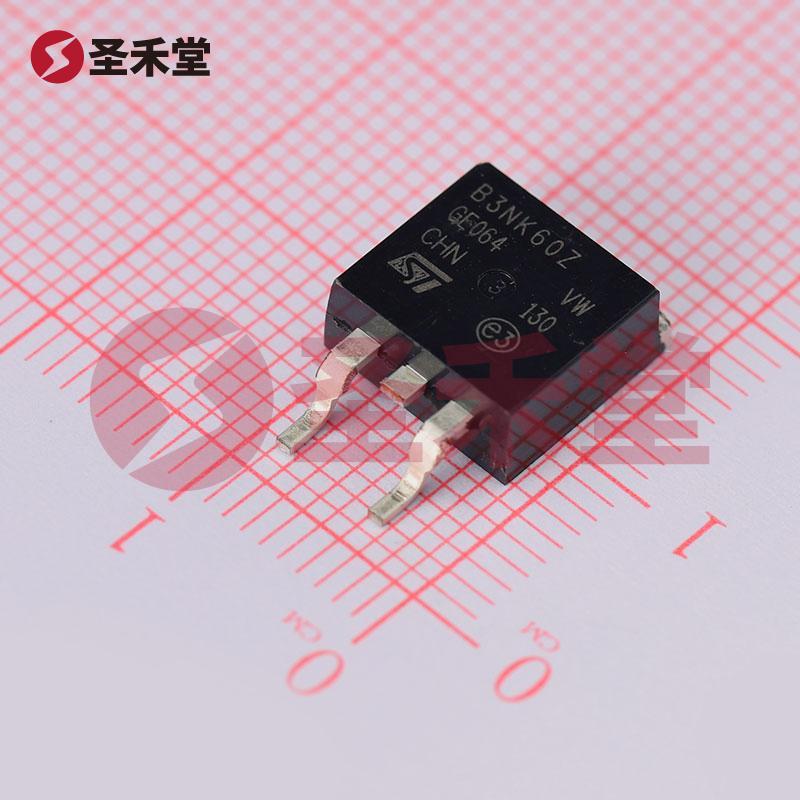

封装与安装
STB3NK60ZT4采用D2PAK封装类型，支持表面贴装技术（SMT），使得其在自动化生产线上的安装变得方便快捷，进一步提升了生产效率和可靠性。该封装设计提供了良好的热性能，确保器件在长时间工作下的稳定性。
小结
STB3NK60ZT4凭借其600V的高电压特性、2.4A的额定电流、低导通电阻和宽广的工作温度范围，为多样化的工业和消费电子应用提供了卓越的解决方案。结合意法半导体在半导体领域的技术实力，STB3NK60ZT4是一个值得考虑的理想选择，旨在满足高效能和高可靠性的需求，推动电力电子技术的进步与发展。
