SQ2310ES-T1_GE3

SQ2310ES-T1_GE3 产品概述

概述

SQ2310ES-T1_GE3 是一款高效能的 N 通道 MOSFET，专为低压应用而设计，其主要参数包括最大漏源电压 Vdss 为 20V，最大连续漏极电流 Id 为 6A（在 25°C 时燃气温度下操作），以及低导通电阻，最大值可达 30mΩ（在 5A 和 4.5V 的驱动电压下）。这种设计使得 SQ2310ES-T1_GE3 能够在许多电子应用中实现高效的电源控制和信号开关。

关键参数

1. 漏源电压 (Vdss): 最大可承受电压为 20V，适合低电压调节和开关应用。
2. 连续漏极电流 (Id): 额定电流为 6A，能支持高电流负载，尤其适用于电源管理和电机驱动。
3. 导通电阻 (Rds(on)): 仅为 30mΩ @ 5A, 4.5V，表明在大电流操作时的热效应较小，有助于降低能量损耗与发热。
4. 栅源极阈值电压 (Vgs(th)): 最小 1V，意味着只需较小的驱动电压便可开启 MOSFET，提高了在低电压条件下的工作灵活性。
5. 栅极电荷 (Qg): 最大值为 8.5nC @ 4.5V，此参数对 MOSFET 的开关速度影响较大，较低的栅极电荷有助于实现更快的开关频率。
6. 工作温度范围: -55°C ~ 175°C，广泛的工作温度范围使其适用于各种温度敏感的应用，包括汽车和工业电子。

封装与安装

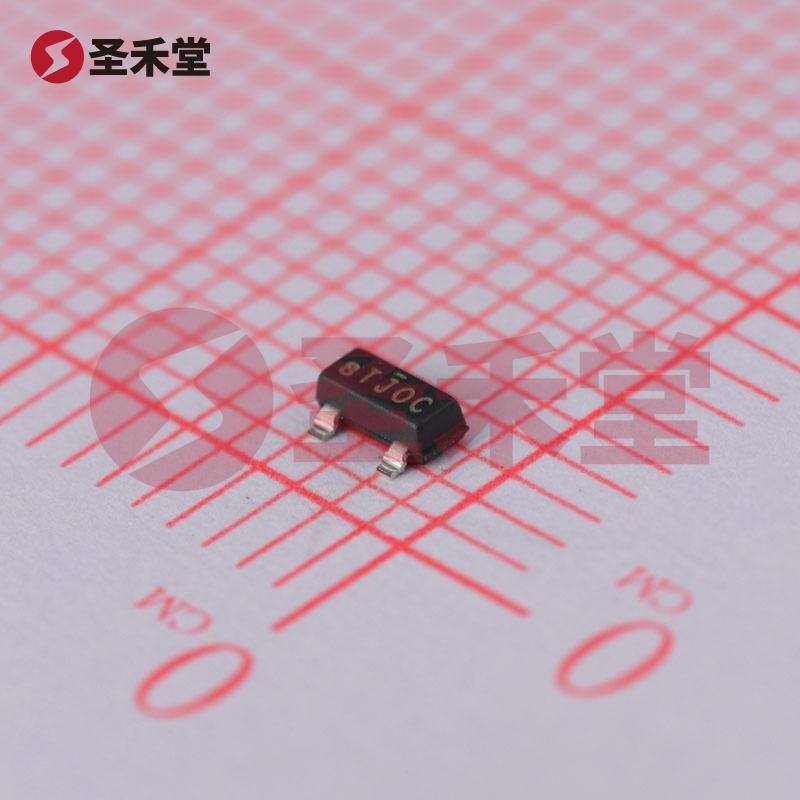

SQ2310ES-T1_GE3 采用 TO-236 (SOT-23) 表面贴装封装，尺寸紧凑，方便在高密度电路板上进行布置。TO-236 封装确保了良好的热性能和电气性能，适合自动化设备和密集的电子设计应用。

应用场景

此 MOSFET 是否广泛应用于多种电子电路，如：

• 电源管理: 在开关电源 (SMPS) 和 DC-DC 转换器中实现高效的切换控制。
• 电机驱动: 可用于直流电动机和步进电机的驱动电路。
• 电池管理: 在电池充放电过程中控制电流的流动，以延长电池寿命。
• 通信设备: 用于信号开关和调制解调器中，以确保信号的传递和处理。

竞争优势

SQ2310ES-T1_GE3 由知名电子元器件制造商 VISHAY（威世）生产，其产品以高质量和稳定性著称。通过合理的设计与工艺控制，该产品在性能、热管理和可靠性方面具有显著优势。

总结

SQ2310ES-T1_GE3 是一款设计精良、性能优异的 N 通道 MOSFET，适用于多种低压和高电流应用。其优越的参数配置和 VISHAY 提供的强大品牌背景使得该产品在行业中非常具有竞争力。无论是新设计还是现有电路的替换，SQ2310ES-T1_GE3 都能为设计师提供理想的解决方案。
