型号:

SIR462DP-T1-GE3

品牌:VISHAY(威世)
封装:PowerPAK® SO-8
批次:21+
包装:编带
重量:0.131g
其他:

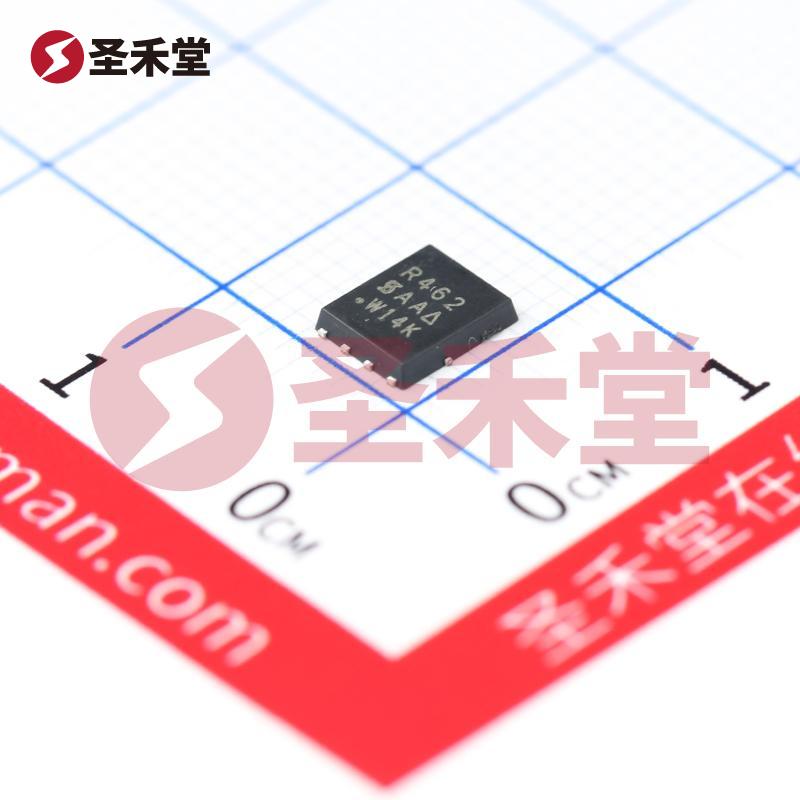

SIR462DP-T1-GE3 产品实物图片
SIR462DP-T1-GE3 一小时发货
描述:场效应管(MOSFET) 4.8W;41.7W 30V 30A 1个N沟道 PowerPAK-SO-8
库存数量
库存:
5
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
3.53
100+
2.94
750+
2.72
1500+
2.59
3000+
2.49
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)30A
导通电阻(RDS(on)@Vgs,Id)7.9mΩ@10V,30A
功率(Pd)4.8W
阈值电压(Vgs(th)@Id)3V@250uA
栅极电荷(Qg@Vgs)8.8nC@10V
输入电容(Ciss@Vds)1.155nF@15V
反向传输电容(Crss@Vds)95pF@15V
工作温度-55℃~+150℃

SIR462DP-T1-GE3 产品概述

SIR462DP-T1-GE3 是一款由国际知名半导体制造商 VISHAY(威世)推出的 N 沟道 MOSFET(场效应晶体管),主要用于高效能电子电路中的电源管理和信号开关。凭借其卓越的电气性能和广泛的工作温度范围,这款 MOSFET 特别适合用于各种工业和消费类电子设备。

基本参数

  • 漏源电压(Vdss): 30V
  • 连续漏极电流(Id @ 25°C): 30A
  • 导通电阻(Rds(on)): 7.9mΩ @ 20A, 10V
  • 栅源极阈值电压(Vgs(th)): 3V @ 250µA
  • 最大功率耗散: 4.8W(在环境温度 Ta = 25°C); 41.7W(在结温 Tc 条件下)
  • 工作温度范围: -55°C ~ 150°C

封装和安装

SIR462DP-T1-GE3 采用的是 PowerPAK® SO-8 封装。这一封装形式具有小型化和轻量化的优点,适合在空间受限的应用中使用,同时也确保了良好的热性能和散热能力。表面贴装的设计使得它可以方便地应用在各种现代电路板中,简化了生产过程并降低了制造成本。

结构与工作原理

作为一款 N 沟道 MOSFET,SIR462DP-T1-GE3 在电路中主要起到开关作用。当施加在栅极(G)上的电压(Vgs)超过栅源极阈值电压(Vgs(th))时,MOSFET 会导通,允许电流从漏极(D)到源极(S)流动,实现开关的闭合。而在 Vgs 低于 Vgs(th) 时,器件关闭,电流停止流动。

该器件的关键性能之一是其低导通电阻(Rds(on)),在高电流(如 20A 和 10V 时)情况下仅为 7.9mΩ。这样低的电阻值不仅可以减少功率损耗,还可以提高整体能效。这使得 SIR462DP-T1-GE3 在高效电源管理和DC-DC转换器等要求严格的应用中表现尤为出色。

驱动与应用场景

SIR462DP-T1-GE3 的驱动电压要求为4.5V至10V,这使得它能够与大多数常见的微控制器和数字信号处理器兼容。其高栅极电荷(Qg max 为 30nC @ 10V)表明在高速开关应用中具有较低的开关损耗,适用于快速切换的工作环境。

该 MOSFET 可广泛应用于电子设备的各种场合,包括:

  1. 电源管理系统:如 DC-DC 转换器、LED 驱动器等。
  2. 电机控制:用于控制无刷电机(BLDC)和步进电机。
  3. 逆变器:在太阳能逆变器和其他形式的可再生能源应用中。
  4. 负载开关:用于低侧或高侧开关的负载切换。

总结

综上所述,SIR462DP-T1-GE3 是一款高效能、高可靠性的 N 沟道 MOSFET,适合用于各种电源管理和开关应用。其低导通电阻、广泛的工作温度范围和优异的功率处理能力,使得它在现代电子设计中无疑是一个非常理想的选择。VISHAY 作为行业领先的半导体制造商,为该产品提供了良好的技术支持和质量保证,加之其合理的市场定位,使得 SIR462DP-T1-GE3 成为工程师们在开发新产品时极具吸引力的选择。
