型号:

SI7716ADN-T1-GE3

品牌:VISHAY(威世)
封装:PowerPAK® 1212-8
批次:5年内
包装:编带
重量:-
其他:

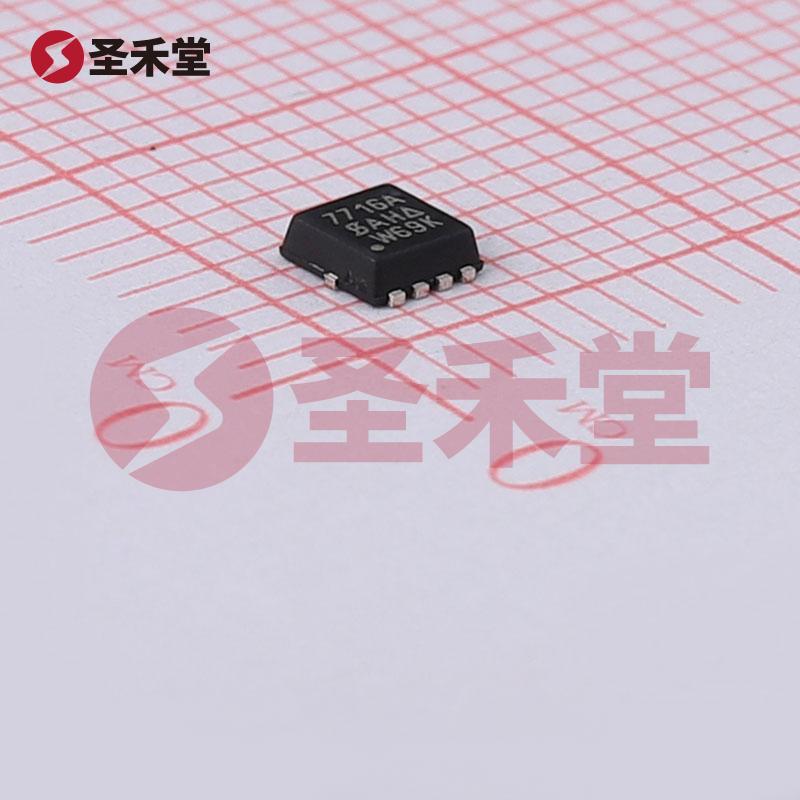

SI7716ADN-T1-GE3 产品实物图片
SI7716ADN-T1-GE3 一小时发货
描述:场效应管(MOSFET) 3.5W;27.7W 30V 16A 1个N沟道 PowerPAK1212-8
库存数量
库存:
2209
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
1.77
100+
1.41
750+
1.27
1500+
1.2
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)16A
导通电阻(RDS(on)@Vgs,Id)13.5mΩ@10A,10V
功率(Pd)3.5W;27.7W
阈值电压(Vgs(th)@Id)2.5V@250uA
栅极电荷(Qg@Vgs)23nC@10V
输入电容(Ciss@Vds)846pF@15V
工作温度-55℃~+150℃@(Tj)

SI7716ADN-T1-GE3 产品概述

一、基本信息

SI7716ADN-T1-GE3 是威世(VISHAY)公司推出的一款高性能 N 沟道场效应管(MOSFET),采用高效的 PowerPAK® 1212-8 封装设计,专为各种高电流和高效率的电源管理应用而设计。该元件的工作电压为 30V,连续漏极电流高达 16A,适合用于电源开关、DC-DC 转换器、马达驱动以及其他需要高效能的应用场景。

二、主要参数

  1. 封装/外壳:

    • PowerPAK® 1212-8,具有优良的散热性能和紧凑的安装特性,适合高密度电路板布局。
  2. FET 类型:

    • N 沟道,具有更优秀的导电性能,相对 P 沟道 MOSFET 可提供更低的 Rds(on),从而在高电流下实现更高的运行效率。
  3. 漏源极电压 (Vdss):

    • 30V,适用于低电压直流电源和驱动电路。
  4. 栅源电压 (Vgss):

    • ±20V,支持多种栅驱动电压,方便与不同控制电路兼容。
  5. 电流:

    • 25°C 时的连续漏极电流 (Id) 可达 16A(Tc),确保在高工作温度下的稳定性能。
  6. 导通电阻 (Rds(on)):

    • 在 Vgs 为 10V 和 Id 为 10A 时最大值为 13.5毫欧,极低的导通电阻提升了效率并减少了功耗。
  7. 阈值电压 (Vgs(th)):

    • 最大值为 2.5V(@ 250µA),适合低电压信号开关场景。
  8. 栅极电荷 (Qg):

    • 最大值为 23nC(@ 10V),影响开关速度和驱动电路的功耗。
  9. 输入电容 (Ciss):

    • 最大值为 846pF(@ 15V),低输入电容设计提高了开关频率响应能力。
  10. 功率耗散:

    • 最大功率耗散为 3.5W(环境温度 Ta)和 27.7W(结温 Tc),提供灵活的设计选择以满足系统的散热需求。
  11. 工作温度:

    • -55°C ~ 150°C(TJ),应用范围广泛,从恶劣环境中的工业应用到高温高压的汽车电子产品。

三、应用领域

SI7716ADN-T1-GE3 的广泛应用包括但不限于以下领域:

  • 电源管理: 作为高效率开关控制器应用于开关电源(SMPS)和低功耗 DC-DC 变换器。
  • 马达驱动: 在直流电机和步进电机中作为开关元件,提升驱动效率,降低能耗。
  • 电池管理系统: 在电动汽车及储能系统中起到关键的开关作用,以管理充放电过程中的电流流动。

四、总结

SI7716ADN-T1-GE3 作为一款高性能 N 沟道 MOSFET,凭借其优越的电气性能、紧凑的封装设计和适应广泛工作环境的能力,成为许多电子应用中不可或缺的元件。设计工程师可以利用其低导通电阻、高电流承受能力与良好的热特性,优化电源效率,提高系统可靠性。同时,威世(VISHAY)的品牌保证了产品质量和稳定性,使其成为业界认可的选择。
