SI2300DS-T1-GE3

产品概述：SI2300DS-T1-GE3 N通道MOSFET

1. 概述

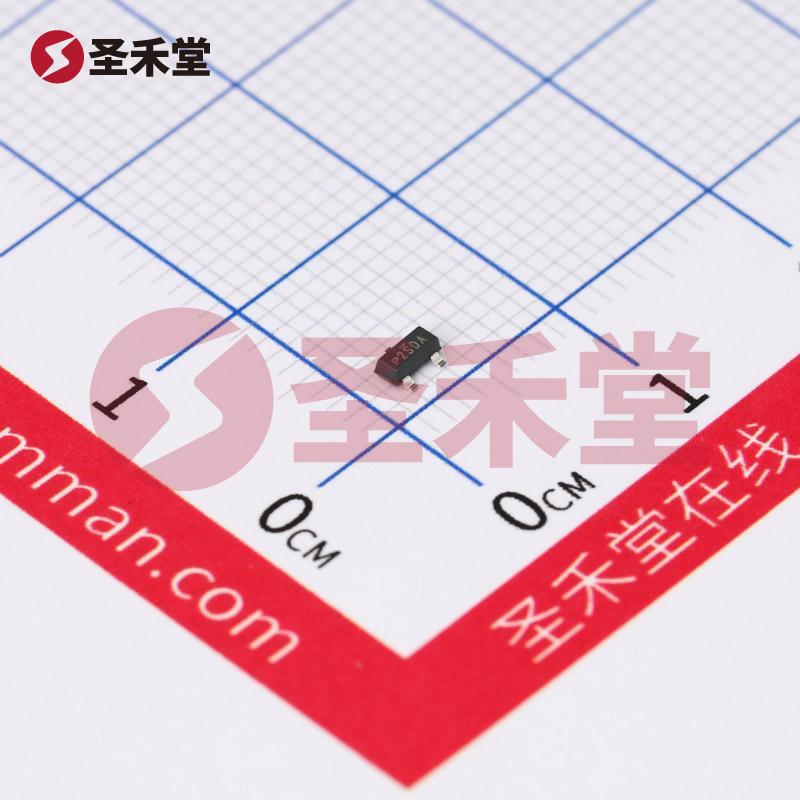

SI2300DS-T1-GE3是一款由VISHAY（威世）生产的N通道MOSFET，封装采用表面贴装型SOT-23-3（TO-236）。作为金属氧化物场效应管（MOSFET），其主要特点是高效、低导通电阻和宽工作温度范围，使其在现代电子设计中得到了广泛应用。

2. 性能参数

• 漏源电压 (Vdss): 该器件的漏源电压可达30V，适用于多种低压应用，确保其在较高电压环境下稳定工作。
• 连续漏极电流 (Id): 在25°C环境下，该器件的最大连续漏极电流为3.6A（温度极限条件下）。这种高电流能力使得SI2300DS适合用于负载较大的电路中。
• 导通电阻 (Rds On): 在不同的栅极驱动电压（Vgs）下，该器件的导通电阻在4.5V时可低至68毫欧（@2.9A），提供了低开关损耗和较高的电流通过能力。这一特性对于高效率电源转换和驱动应用至关重要。
• 栅极阈值电压 (Vgs(th)): 该MOSFET的栅极阈值电压最大为1.5V（@250µA），使得其在较低电压下便可被驱动，符合低电压数字电路的需求。
• 栅极电荷 (Qg): 在10V时，栅极电荷最大为10nC，表明其在开关过程中具有较快的响应能力，有助于减少开关损耗，提高开关频率。

3. 工作条件

• 工作温度范围: SI2300DS-T1-GE3的工作温度范围为-55°C到150°C（TJ），能在极端温度条件下正常工作，适合于苛刻环境下的应用。
• 功率耗散: 器件的最大功率耗散为1.1W（环境温度）和1.7W（结温），提供了灵活的设计选项，能够适应不同的散热方案。

4. 应用领域

由于其卓越的参数，SI2300DS-T1-GE3广泛应用于多个领域，包括但不限于：

• 电源管理: 在DC-DC转换器及电源开关中，该器件可作为导通开关，从而提高电源转换效率。
• 电机驱动: 用于低功率电机控制的驱动电路，能够快速开关，提升整体性能。
• 家用电器: 适用于家电中的功率开关和控制模块，提高产品的可靠性和性能。
• 通信设备: 用于基站及网络设备中的功率放大器和开关元件，提高传输效率。

5. 设计考虑

在设计使用SI2300DS-T1-GE3的电路时，需要关注以下几点：

• 过流保护: 在电路中应设计适当的保护电路，以防止超出最大漏极电流的情况发生，确保器件的长期稳定运行。
• 散热管理: 虽然该器件提供了相对较高的功率耗散能力，但在高负载运行时依然需要良好的散热设计，避免器件过热。
• 驱动电压: 设计时应确保提供足够的栅极驱动电压，以达到最低导通电阻，从而优化开关性能。

6. 结论

SI2300DS-T1-GE3是功能强大、性能优良的N通道MOSFET，适用于多种电源管理和驱动应用。其低导通电阻、宽工作温度范围和高电流能力，使其成为工程师设计现代电子产品时的一款理想选择。通过合理的设计，其可以在各种电子设备中提供高效、可靠的性能表现。
