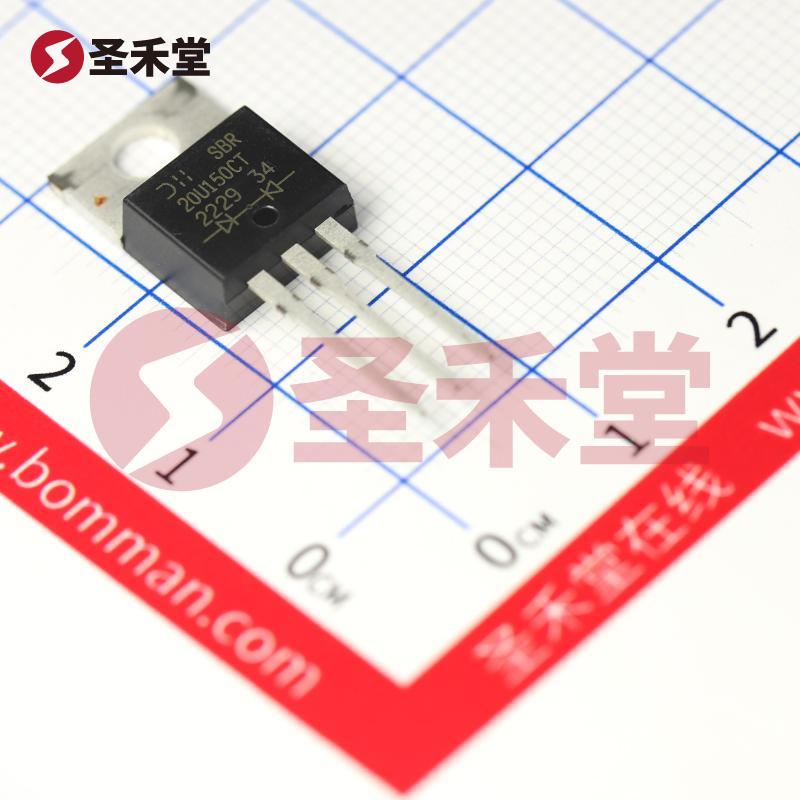

产品概述：SBR20U150CT 超势垒整流器
一、产品简介
SBR20U150CT是由美台半导体（DIODES）公司生产的一款高效能超势垒整流器(SBR)，封装形式为TO220AB。这款元器件典型应用于要求高效率、电流负载能力及优秀热性能的电源管理和整流电路中。其采用共阴极配置，具有出色的反向电压和整流性能，在各类工业及消费电子产品中广泛应用。
二、基础参数
二极管配置：SBR20U150CT配置为1对共阴极设计，使其在电源应用中能够有效降低串联损耗。
安装类型：采用通孔安装，适合各种电路板布局，便于更换和维护。
电流 - 平均整流 (Io)：每二极管额定平均整流电流为10A，适合于高负载应用。
二极管类型：属于超级势垒(type SBR)整流器，具有低正向电压降和快速恢复能力，适用于高频和高效率需求的场合。
速度：该器件具备快速恢复特性，切换时间小于500ns，适用于需要快速开关的电路。
不同 If 时电压 - 正向 (Vf)：在10A的工作电流下，正向电压降为780mV，保证了更高的能量转换效率。
电压 - DC 反向 (Vr)：最大反向电压为150V，使其能够在高电压环境下稳定工作。
工作温度 - 结：器件结温范围在-65°C至175°C，展现出极好的环境适应性与耐久性。
不同 Vr 时电流 - 反向泄漏：在150V条件下，反向泄漏电流为500µA，确保在离线状态下的功耗非常低。
三、应用场景
SBR20U150CT的设计特点使其广泛应用于多种电子设备和电力系统中：
开关电源：由于其快速恢复和低正向电压降，使其成为开关电源适配器和模块的理想选择，提高能效。
电机控制：在DC电机和步进电机的驱动电路中，用于整流和变换信号，提高电机运作的效率。
充电器：适用于快速充电设备，确保电能迅速转化并降低热损失。
可再生能源：如太阳能逆变器和风力发电系统中，用于整流和功率转换，增大系统的输出功率。
电源保护电路：由于其高反向电压和低反向泄漏特性，可以有效防止电源损坏，保护设备的安全性。
四、优势
高效能：低正向正压降和低反向泄漏电流特点，能显著提升系统整体的能效。
宽广的温度范围：具备宽广的工作温度范围，使得其能在多种环境条件下可靠运行。
快速响应：快速恢复特性，适合高频率开关应用，提高了电路的工作效率和响应速度。
可靠性：高耐压和反向电流特性，使其在恶劣工作条件下依然稳定可靠，降低了系统故障的风险。
五、总结
SBR20U150CT超势垒整流器凭借其优异的电气性能和强健的环境适应能力，成为各类电源管理应用中的重要组成部分。随着现代电子技术的进步，对高效能、高可靠性的整流器需求不断增加，SBR20U150CT无疑是满足这一需求的理想选择。无论是在工业控制、消费电子还是可再生能源等领域，SBR20U150CT都为系统的性能提升提供了强有力的支持。
