IRL2703PBF 产品概述
概述 IRL2703PBF 是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），由英飞凌（Infineon）公司推出。其设计旨在满足各种电力电子应用的需求，特别适合于开关电源、马达驱动和电池管理系统等领域。IRL2703PBF 丰富的功能和出色的电气性能使其在不同领域中都能表现卓越，能够为现代电子设备提供稳定的性能支持。
关键参数
漏源电压（Vdss）: IRL2703PBF 的漏源电压范围为30V，这使其能够处理多种电压要求的应用。对于需要稳定和安全的电源管理方案，30V 的设计极大地降低了过压损坏的风险。
连续漏极电流（Id）: 在25°C环境下，该器件能够承载24A的连续漏极电流，这使得它在大功率应用中表现出色。适合用于高电流开关，能够处理瞬时电流的需求。
导通电阻（Rds(on）: 在10V栅源电压下，IRL2703PBF 的导通电阻为40毫欧（mΩ）@14A。这一特性使得MOSFET在开关状态下表现出极低的功耗，提高了系统的整体能效，减少了发热量，从而提高了系统的可靠性和使用寿命。
栅源极阈值电压（Vgs(th)）: 该MOSFET的阈值电压为1V @ 250µA，适合于低电压驱动电路，能够在较低的控制信号下启用，减少了驱动电路复杂性。
栅极电荷（Qg）: 在4.5V下，最大栅极电荷为15nC，这一特性使得其在高频开关操作中表现良好，提升了开关速度并降低了驱动功耗。
工作温度: IRL2703PBF 具有宽广的工作温度范围，从-55°C到175°C，提供了良好的适应性，能够在极端条件下正常工作，适合于各种恶劣环境中的应用。

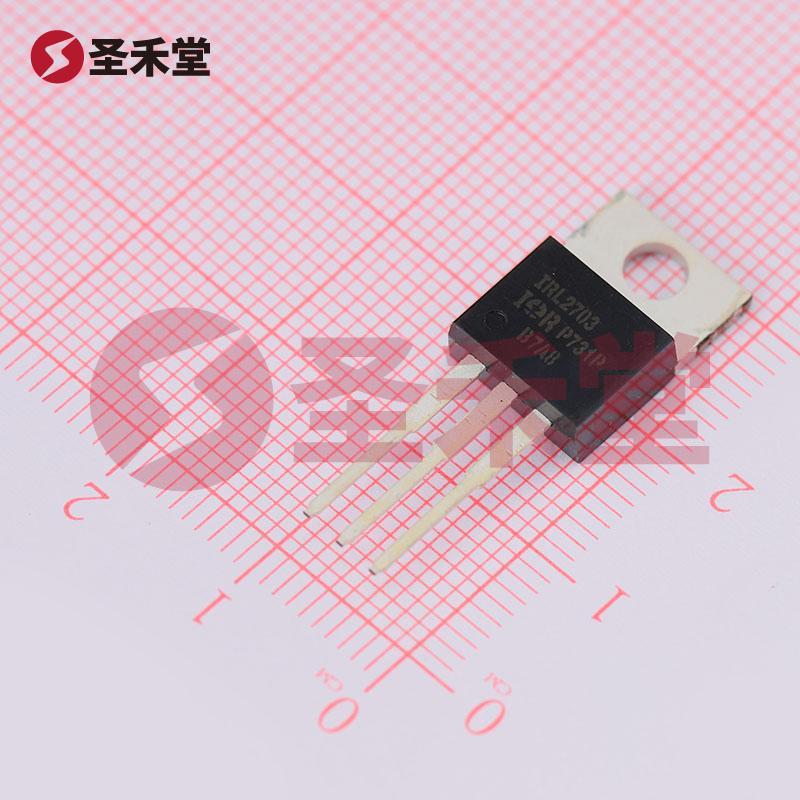

封装: 该器件采用TO-220AB封装，具有良好的散热性能，适合于需要高功率散发的应用场景。通孔安装的特性使其在电路板上具有较强的兼容性。
应用领域 IRL2703PBF 的设计适合于广泛的应用场合，主要包括但不限于：
开关电源（SMPS）: 由于其低导通电阻和高电流承载能力，IRL2703PBF 非常适用于高效的开关电源设计中，以提高整体转换效率。
马达控制: 在电动机驱动系统中，IRL2703PBF 可以有效地控制电流，确保马达平稳启动和运行。
电池管理系统（BMS）: 在电池充放电应用中，优异的开关特性和宽温工作范围使其成为理想选择。
LED 驱动: 该MOSFET能够在高频率和高电流条件下稳定工作，广泛应用于LED照明驱动电路。
总结 IRL2703PBF 是一款具有卓越性能和多种应用潜力的N沟道MOSFET，凭借其高电流承载能力、低导通电阻和宽温工作范围，成为现代电力电子领域的重要组件。通过优良的热管理特性和兼容的封装设计，IRL2703PBF 可以满足各类高效能要求，为用户提供高可靠性的解决方案。在未来的电力电子技术发展中，IRL2703PBF将继续发挥其重要作用，为新一代电子产品的创新发展助力。
