描述：三极管(BJT) 3W 30V 5.5A PNP SOT-223-3
库存数量
库存：
1889
（起订量: 1, 增量: 1）
最小包：1000
商品单价
梯度内地(含税)
1+
2.2
1000+
2.1
产品参数
属性参数值
晶体管类型PNP
集电极电流(Ic)5.5A
集射极击穿电压(Vceo)30V
功率(Pd)3W
直流电流增益(hFE@Ic,Vce)100@1A,1V
特征频率(fT)100MHz
集电极截止电流(Icbo)50nA
集电极-发射极饱和电压(VCE(sat)@Ic,Ib)140mV@1A,20mA
工作温度-55℃~+150℃

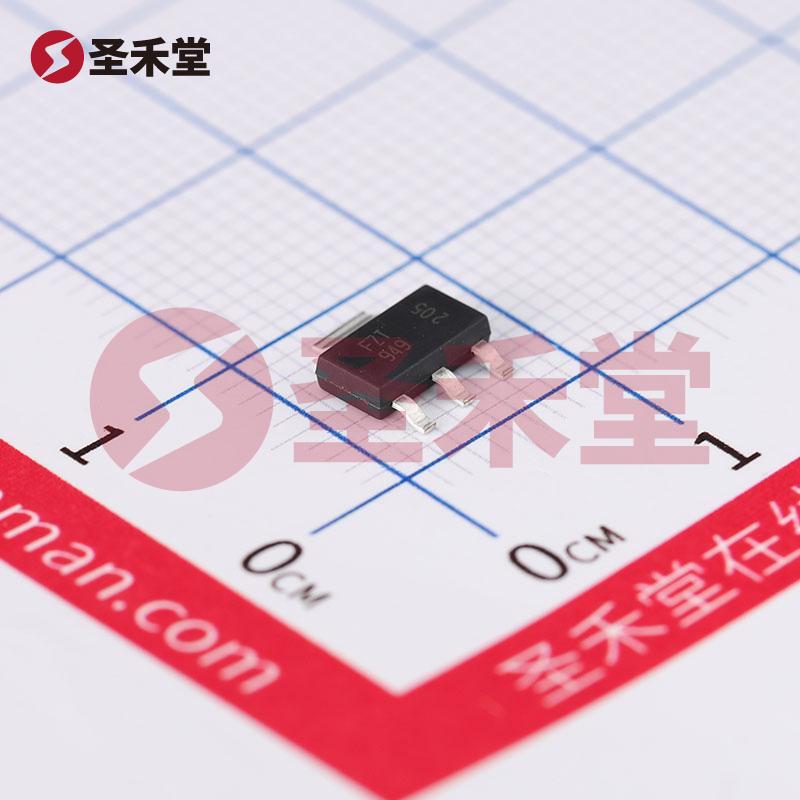

FZT949TA 产品概述
FZT949TA是一款高性能的PNP型双极性晶体管（BJT），其设计旨在满足现代电子应用中对高效率和可靠性的需求。以下是该元器件的详细说明，包括其主要参数、应用领域及使用注意事项。
主要参数
- 类型: PNP型晶体管
- 额定功率: 3W
- 集电极电流 (Ic): 最大5.5A
- 集射极击穿电压 (Vce): 30V
- 饱和压降 (Vce(sat)): 最大440mV（在集电极电流500mA和5.5A时）
- 集电极截止电流 (ICBO): 最大50nA
- 直流电流增益 (hFE): 最小100（在Ic为1A，Vce为1V时）
- 跃迁频率: 100MHz
- 工作温度范围: -55°C ~ 150°C
- 封装类型: SOT-223
- 安装类型: 表面贴装型
产品特点
FZT949TA结合了高电流传输能力与低饱和压降，使其在负载驱动应用中表现出色。其较大的集电极电流能力和宽广的工作温度范围，使其能在各种苛刻环境下稳定工作。此外，电流增益(hFE)为100，使得在小信号应用时能够有效提高工作效率。
应用领域
FZT949TA广泛应用于各种电子电路和系统中，包括但不限于：
- 开关电源: 可用作开关电源中的开关元件，以保证高效的功率转换。
- 音频放大器: 在音频信号放大电路中，作为输出级三极管，通过高电流传输能力驱动扬声器。
- 电机控制: 信息和电流反馈对电机控制至关重要，FZT949TA的高集电极电流能力和低饱和压降使其能有效地驱动小型电机。
- 信号放大器: 在无线通信和信号处理应用中，可用于信号放大的放大器电路中。
- 开关电路: 在逻辑开关和控制电路中，依据控制电流在高低电平之间进行切换。
使用注意事项
在使用FZT949TA时，需要注意以下几个方面：
- 散热设计: 因为其额定功率为3W，必须确保有良好的散热设计，以防止过热导致器件损坏或性能衰退。
- 最大电压和电流限制: 确保工作在其额定电压和电流之内，避免超过30V和5.5A的工作条件，以确保器件的稳定性和可靠性。
- 环境温度: 考虑实际应用环境的温度，确保不会超过其工作温度范围，尤其在高温环境下使用时需要特别注意。
- PCB设计: 由于其表面贴装设计，建议在PCB设计中按照相关规范进行布局和焊接，以提高元件的连接和热管理。
总结
作为一款可靠的PNP型晶体管，FZT949TA凭借其优异的电气性能和广泛的应用领域，成为电子设计工程师在开发高效率电路时的理想选择。无论是在开关电源、音频放大器，还是在信号处理和电机控制系统中，FZT949TA都能提供出色的性能支持和可靠性保障。在设计和应用时，遵循最佳实践并关注性能参数，能够最大化其效益并延长器件的使用寿命。
