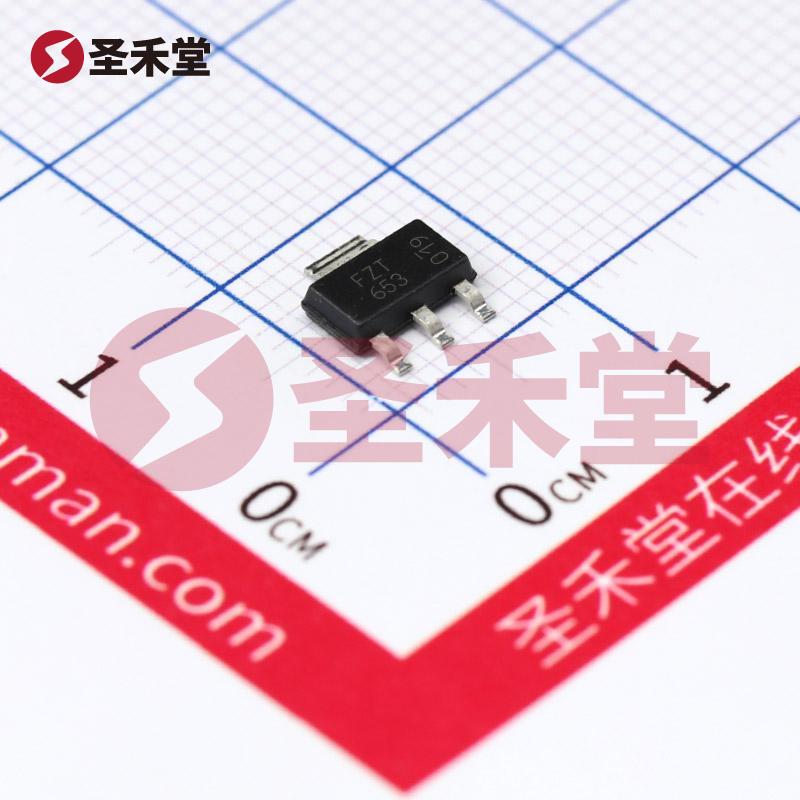

FZT653TC 产品概述
产品名称：FZT653TC
类型：NPN 晶体管
封装：SOT-223 (表面贴装型)
品牌：DIODES (美台)
一、产品基本技术指标
FZT653TC 是一款高性能的 NPN 晶体管，专为多种电子应用设计，具有优越的电流和电压处理能力。其最大集电极电流 (Ic) 可达到 2A，而最大的集射极击穿电压 (Vce) 则可达到 100V，这使得 FZT653TC 能够在要求高电流和高电压的应用中表现出色。此外，该器件在集电极截止电流 (ICBO) 的最大值为 100nA，显示了其优良的漏电性能。
由于其极低的 Vce 饱和压降 (最大值为 500mV @ 200mA 和 2A)，FZT653TC 能够有效降低功耗，提高系统效率。在实际应用中，较低的电压损耗可以显著提高功率放大器和开关电路的效率，尤其是在负载较大或者工作频率较高的场合。
二、增益及频率响应
FZT653TC 的 DC 电流增益 (hFE) 最小值为 100，且此性能在500mA电流和2V的条件下依然能够保持，显示了它在放大电路中的富有竞争力的增益特性。此外，本产品的频率跃迁能力可达 175MHz，适合用于高速开关及高频信号处理应用。
三、工作环境及可靠性
FZT653TC 的工作温度范围为 -55°C 到 150°C，能够在极端环境条件下稳定运行，满足国军标要求。因此，该器件特别适用于汽车、工业控制及航空航天等领域，对可靠性和耐环境恶劣性有较高要求的应用场景。
四、应用领域
FZT653TC 的适用范围广泛，主要包括但不限于以下几个方面：
- 功率放大器：由于其高电流和增益特性，该产品适用于音频或射频功率放大器。
- 开关电源：在开关电源转换器中，该器件可以作为开关元件，有效实现高频开关。
- 信号放大：可用于低噪声和高增益的放大器电路，处理射频信号或音频信号。
- 电流驱动：作为负载驱动的开关元件，适合于驱动继电器、LED和其他大功率负载。
五、设计与应用注意事项
在设计使用 FZT653TC 的电路时，需考虑以下几点：
- 散热设计：虽然 FZT653TC 的最大功率可达 2W，但在近满负载情况下，设计时需考虑合适的散热措施，以避免器件过热。
- 驱动电路：确保基极电流 (Ib) 的适当设计，以满足线性工作区域的需要，并优化增益。
- 电源管理：对于高电流切换应用，需要较好的电源去耦设计，减少对其他电路的干扰。
六、结论
FZT653TC 作为一款性能优越的 NPN 晶体管，凭借其高电流处理能力、低饱和压降和广泛的工作温度范围，适用于多种电子设计需求，是现代高效电子产品设计中的理想选择。DIODES 作为知名品牌，其提供的优质器件和强大的技术支持，将为广大设计工程师提供最佳的解决方案。
