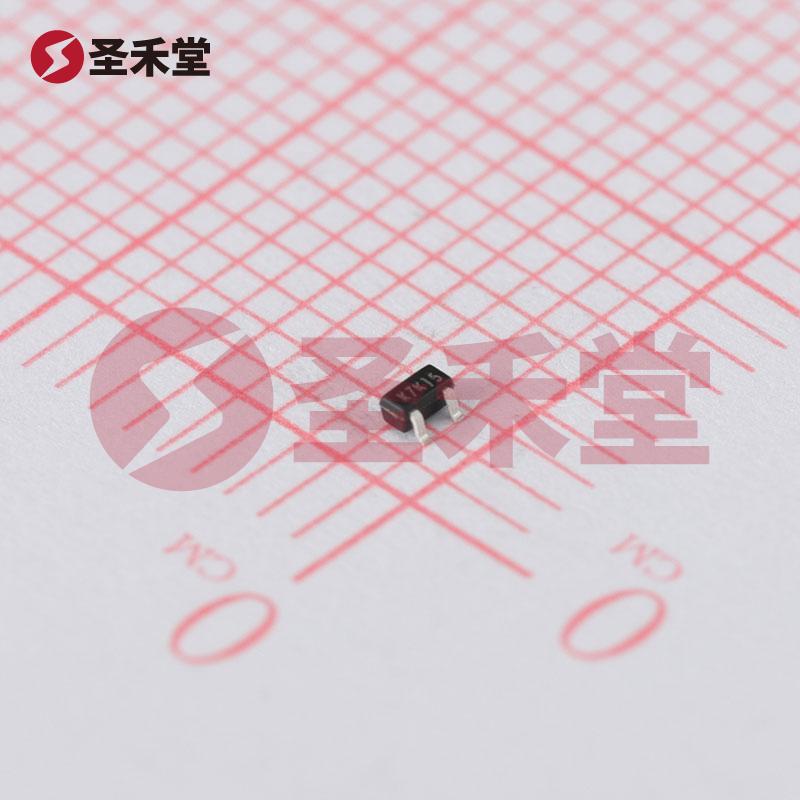

产品概述：DMN601TK-7 N通道MOSFET
DMN601TK-7是一款来自DIODES（美台）的高性能N通道金属氧化物半导体场效应管（MOSFET），专为表面贴装应用设计，封装形式采用便捷的SOT-523。此MOSFET凭借其优异的电气特性和可靠性，广泛应用于电源管理、开关电路及其他需要高效率和低导通损耗的电子设备中。
关键特性
高导通性能： DMN601TK-7在500mA漏极电流（Id）和10V栅源电压（Vgs）条件下，其最大导通电阻（Rds On）仅为2欧姆。这使得该器件在高频开关操作中具有极低的功耗，使其特别适合于低功耗电路设计。
宽电压和电流等级： 该MOSFET的连续漏电流规格为300mA，并支持最大漏源电压（Vdss）高达60V。这样的电流和电压范围确保其能够在多种工作条件下稳定运行，适应各种工业和消费电子应用。
低栅极驱动电压： DMN601TK-7设计于5V至10V的栅极驱动电压范围，使得其在相对较低的驱动电压下即可完全导通。这不仅减少了驱动电路的复杂性，同时也降低了功耗，使之适用于绿色电子产品和低电压系统。
低输入电容： 该器件在25V时最大输入电容（Ciss）为50pF，这一特性使得其在高频开关应用中反应迅速，工作效率更高，进一步提升了系统的总效率。
极宽的工作温度范围： DMN601TK-7的工作温度范围为-65°C至150°C，能够在极端温度条件下稳定工作，适合于严苛的工业环境和高可靠性应用，如汽车电子和航空航天设备。
高功率耗散能力： 在适当的散热条件下，该MOSFET的最大功率消耗能力可达到150mW。这为其在低功率的开关应用提供了可靠的性能保障。
应用场景
DMN601TK-7广泛应用于多种电子电路中，包括但不限于：
- 电源管理：作为开关元件，能有效管理电源的分配和调节。
- 信号开关：可用于各种信号开关电路，能够高效控制信号流动。
- 负载驱动：可以用于驱动小型电机、继电器等负载，具备良好的切换特性。
- 电池供电设备：适合于便携设备和无线设备，因其低功耗设计和较高的效率。
综合评价
DMN601TK-7以其优越的电气性能和广泛的适应性，在现代电子设计中提供了强大的支持。其低导通电阻、高驱动特性以及显著的温度稳定性，使得它成为多种电源管理和开关应用的理想选择。无论是在消费电子、工业应用还是汽车电子中，DMN601TK-7均能展现出卓越的性能表现，帮助设计工程师效能提升产品设计的整体水平。
综上所述，DMN601TK-7是一款设计精良、性能可靠的N通道MOSFET，适合各种高效能电子应用，必将在市场中占据一席之地。
