描述：9.2V-夹子-65.2A-Ipp-TVS-二极管-表面贴装型-DO-214AA（SMBJ）
库存数量
库存：
348
（起订量: 1, 增量: 1）
最小包：750
商品单价
梯度内地(含税)
1+
0.826
50+
0.635
产品参数
属性参数值
封装/外壳DO-214AA，SMB
最大反向工作电压5V
击穿电压（最小值）6.4V
钳位电压VC9.2V
工作温度-55°C~150°C（TJ）
安装类型表面贴装(SMT)
类型齐纳
单向通道1
电压 - 反向断态（典型值）5V
电压 - 击穿（最小值）6.4V
不同 Ipp 时电压 - 箝位（最大值）9.2V
电流 - 峰值脉冲 (10/1000µs)65.2A
功率 - 峰值脉冲600W
电源线路保护无
应用汽车级
供应商器件封装DO-214AA（SMBJ）

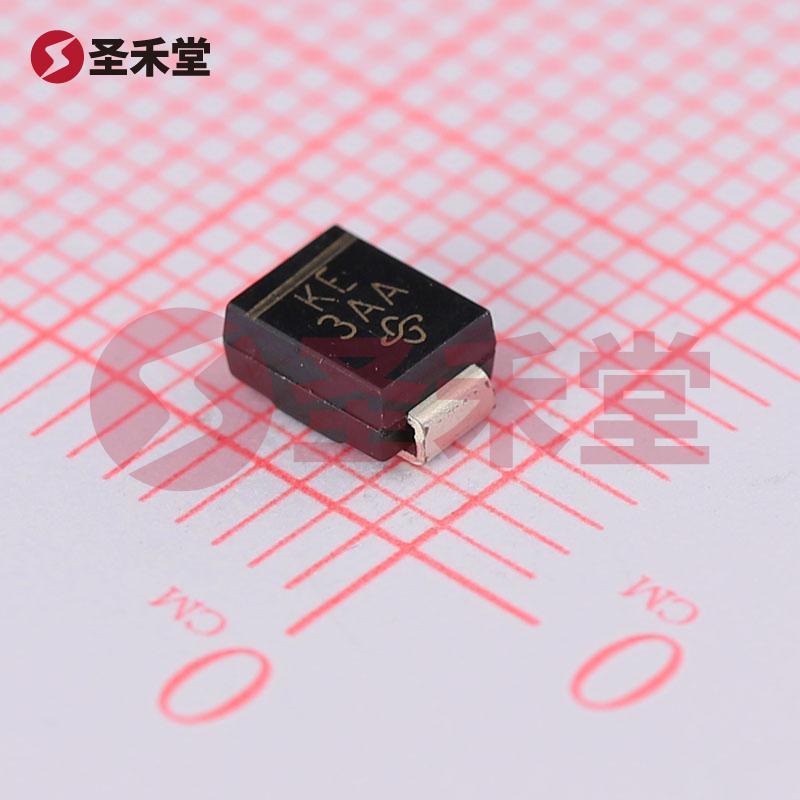

产品概述：SMBJ5.0AHE3/52
SMBJ5.0AHE3/52是由威世(VISHAY)公司生产的表面贴装型瞬态电压抑制器(TVS二极管)。作为一款高性能的钳位元件，它的主要功能是通过保护电子元器件免于瞬态电压的影响，确保电路的可靠运行。它采用DO-214AA(SMB)封装，适用于自动化焊接和高密度电路板的组装。
主要规格参数
封装/外壳：
- 该器件采用DO-214AA（SMB）封装形式，适合表面贴装(SMT)技术，便于实际应用中进行高效的生产流程。
最大反向工作电压和击穿电压：
- 最大反向工作电压(VRWM)为5V，确保在正常工作状态下，不会对后端电路造成过高的反向电压。
- 击穿电压(VBR)的最小值为6.4V，意味着在电压超过这一阈值时，二极管将开始导通，帮助抑制突发的高电压。
钳位电压：
- 电压钳位值(Vc)为9.2V，代表了当器件在发生瞬态冲击时能够安全抑制的电压峰值，确保电路中其他组件不会受到损伤。
工作温度范围：
- 器件支持宽广的工作温度范围，能够在-55°C到150°C的极端环境下正常工作，这使其特别适合用于汽车电子应用中，能够满足苛刻的环境要求。
电流和功率规格：
- 峰值脉冲电流（Ipp）可达到65.2A，这意味着在面对瞬态脉冲时该器件能够承受较大的电流冲击而不失效。
- 峰值脉冲功率为600W，为电路提供了可靠的保护力量，尤其是在电气故障或干扰发生的情况下。
应用范围
SMBJ5.0AHE3/52广泛应用于电子设备的电源线路保护中，尤其是汽车电子、通信设备、工业控制器、消费类电子等领域。当电路遭遇电浪涌、电磁干扰或静电放电时，它能够迅速响应并保护脆弱的元器件，确保设备的正常运作。
在汽车领域，随着电气系统的日益复杂，过电压保护尤为重要。这款TVS二极管不仅具备极高的可靠性和耐用性，还符合汽车级标准，确保能够承受车辆环境中常见的应力和冲击。
结论
综上所述，SMBJ5.0AHE3/52是一款适合多种行业应用的高性能瞬态电压抑制器，它以卓越的电气性能、可靠的钳位特性以及宽广的工作温度范围，成为了一个理想的选择。在设计电路时，使用SMBJ5.0AHE3/52不仅能够提升整体电路的抗干扰能力，还能够保障系统的长期稳定性，无疑是现代电子设计中的重要组成部分。选择威世SMBJ5.0AHE3/52产品，将为您的电路设备提供一层坚实的保护屏障。
