SMBJ20A-E3/52

产品概述：SMBJ20A-E3/52

基本信息

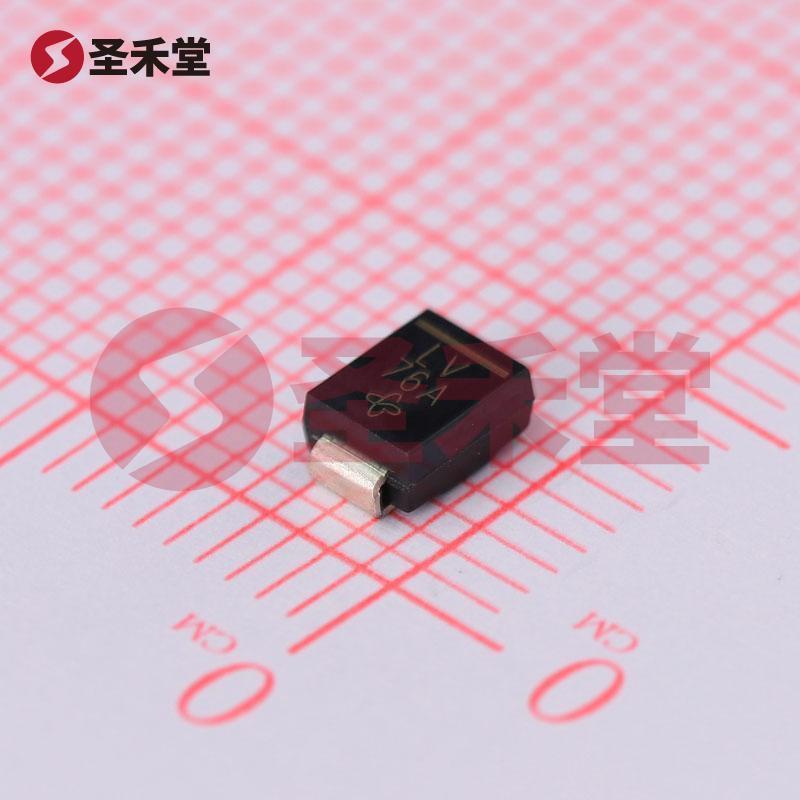

SMBJ20A-E3/52是一款高性能的瞬态抑制二极管（TVS），专为高频、高流量电源网络中的瞬态浪涌保护设计。其封装形式为常见的DO-214AA（SMB），适应于现代电子设备的小型化和高密度集成需求。该产品源自威世（VISHAY）品牌，因其优异的特性和稳定的性能，被广泛应用于各种电子设备的电源保护场景。

关键参数

• 最大反向工作电压：20V

  • 设计用于承受最高20V的反向电压，提供有效的过压保护，确保后端电路的安全性。

• 击穿电压（最小值）：22.2V

  • 该值确保了在正常工作条件下，二极管不会导通，从而避免无意的电流流过。

• 钳位电压（VC）：32.4V

  • 在发生瞬态事件时，其钳位电压为32.4V，有效限制了电路中发生的过电压，为下游元件提供了可靠的保护。

• 电流 - 峰值脉冲 (10/1000µs)：18.5A

  • 产品能承受短时间高电流脉冲，适合于突发性电压的瞬态抑制。

• 功率 - 峰值脉冲：600W

  • 本产品能够在一个短时间内承载高达600W的功率，对瞬态因雷击、电力切换等造成的浪涌电流表现出色。

• 工作温度：-55°C至150°C

  • 它的广泛工作温度范围使得SMBJ20A-E3/52能够在严苛的环境下稳定运行，是高可靠性应用的理想选择。

应用领域

SMBJ20A-E3/52因其卓越的保护特性，适用于多种应用场景，包括但不限于：

1. 电源线路保护：提供对电源输入端的瞬态电压保护，降低设备损坏的风险。

2. 通讯设备：在数据传输过程中保护电路不受过电压影响，确保信号的稳定传输。

3. 家用电器：在各类家用电器中，防止电源瞬态波动引发的故障。

4. 汽车电子：对汽车内部电子系统提供保护，保证其在各种工作条件下的安全与稳定。

设计与安装

SMBJ20A-E3/52采用表面贴装(SMT)技术，便于在自动化设备中进行高效、精确的安装。这种封装设计与小型化PCB（印刷电路板）布局相匹配，适合于当今对节省空间和提高效率有着严格要求的电子产品设计。

总之，SMBJ20A-E3/52是一款性能卓越的齐纳二极管，不仅能够承受高电压和瞬态电流的考验，同时其稳定性和适应性也使其成为各类电子产品中不可或缺的保护组件。选择此产品，意味着为您的设备提供了一道有效而可靠的安全防线。
