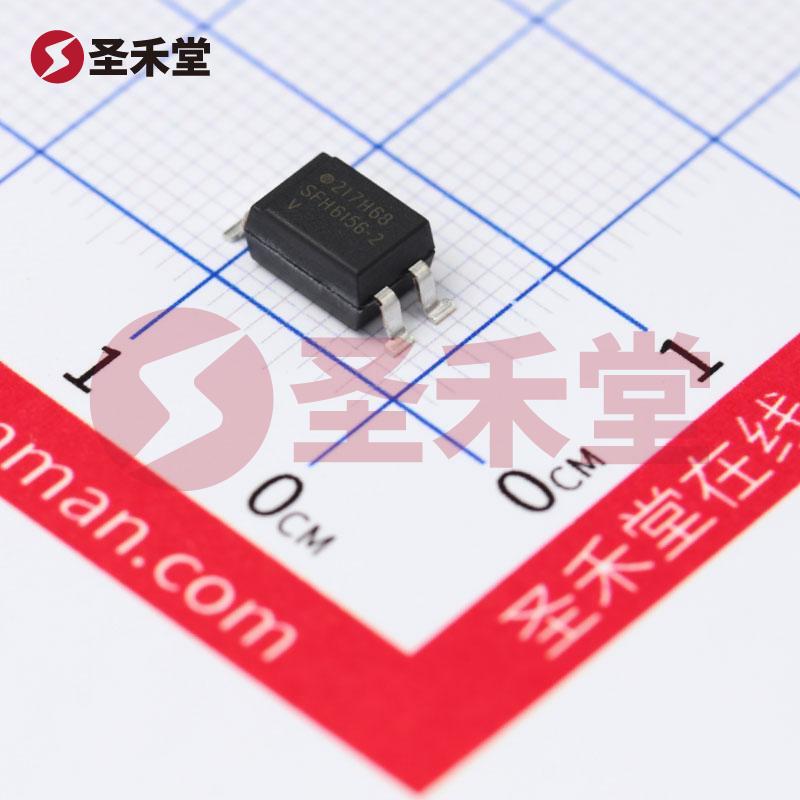

SFH6156-2T

SFH6156-2T 产品概述

基本信息 SFH6156-2T 是一款由 VISHAY（威世）生产的高级光电耦合器，采用表面贴装技术（SMD）封装，具有清晰、稳定的信号传输特性。该光耦合器具有单通道设计，专为提供高隔离电压和优异的输出线性度而优化。其输出采用晶体管形式，适合各种工业应用及高频电子电路。

关键特点

• 输入类型：该产品为直流（DC）输入，适用于多种电源类型，有利于在控制系统中提供稳定的光信号。
• 通道数目：单通道设计，充分满足了对简单信号传输的需求。
• 隔离电压：具有高达5300Vrms的电气隔离，保证了输入和输出之间的电气安全，避免了信号干扰及短路的风险，为电路提供了额外保护。
• 输出特性：最大输出电压为70V，最大输出电流为50mA，具有良好的输出能力，可以灵活用于驱动负载。

性能参数

• 电流传输比：在10mA的输入下，最小电流传输比为63%，最大可达125%。这使得该光耦能在较低输入电流下获得较高的输出电流，增强了设备的效率。
• 接通/关断时间：典型接通时间为3µs，关断时间为2.3µs，反映了该产品在快速开关应用中的有效性和响应速度，这是决定高频率切换性能的关键参数。
• 上升/下降时间：上升和下降时间均为2µs，展示了良好的信号完整性，适合于那些需要快速信号变化的应用场景。
• 工作温度范围：其工作温度范围为-55°C至100°C，符合宽温特性的要求，使其适应严酷环境和高温应用。

物理规格

• 封装类型：采用4-SMD（鸥翼类型）封装，便于在各种PCB上进行表面贴装，有效节省空间，并提升了散热性能。
• 正向电压和电流：该光耦在典型输入条件下，正向电压为1.25V，最大正向电流为60mA，确保了长期稳定运行与可靠性。

应用场景 SFH6156-2T 光耦因其出色的电气特性和坚固的物理结构，广泛应用于以下领域：

• 工业自动化：用于信号隔离和线圈驱动，确保控制信号的清晰传递与电磁干扰的隔离。
• 电源管理系统：在电源供应、将交流信号转变为DC信号的电源电路中，作为信号耦合和监控元件。
• 医疗设备：满足医疗仪器对于可靠性及稳定性的严格要求，为数据和电源提供有效的隔离。
• 汽车电子：在汽车控制单元（ECU）中作为信号传输和隔离保护，尤其是在涉及大电流和高电压的环境。

结论

SFH6156-2T 光电耦合器以其优异的隔离性能、快速的响应时间和紧凑的封装设计，为现代电子应用提供了可靠的解决方案。无论是在工业自动化、消费电子，还是其他需要电气隔离的领域，该光耦优惠的性能规格使其成为值得投资和使用的理想选择。
