SBR3U40P1-7 产品概述
1. 产品简介
SBR3U40P1-7 是一款高性能的超级势垒整流器（Super Barrier Rectifier，简称 SBR），由美台半导体（DIODES）公司制造。该元器件采用了先进的半导体材料和技术，旨在实现高效电源转换和整流，其主要应用包括开关电源、功率管理和电子设备中的整流电路。其高可靠性和出色的热性能使其在各种工业和消费类电子产品中广泛应用。
2. 主要参数
直流反向耐压 (Vr): SBR3U40P1-7 支持最大 40V 的直流反向耐压，适用于多种中低压应用场景。这种特性使其能够在较高的电压条件下工作，减少因电压波动而导致的元器件损坏风险。
平均整流电流 (Io): 该器件的平均整流电流 rated up to 3A，使其适合于高负载的整流需求，满足大多数消费类和工业设备优秀的电流处理能力。
正向压降 (Vf): 在最大整流电流 3A 时，正向压降仅为 470mV, 显示了其卓越的能量效率。这可以帮助降低能量损耗，提升整体电源系统的效率。
快速恢复速度: SBR3U40P1-7 的快速恢复时间小于 500ns，能够在高频操作环境中迅速响应，减少开关损失，提高系统效率。
反向泄漏电流: 在 40V 时，反向泄漏电流仅为 400µA，说明在高压下保持良好的密封性，减少不必要的能量损失。
3. 封装和安装类型

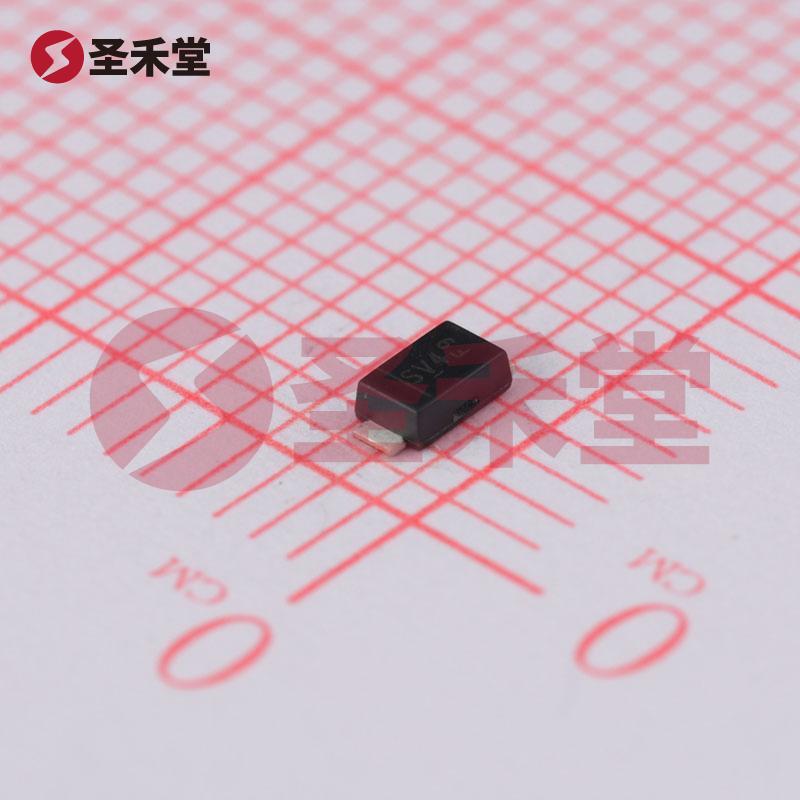

SBR3U40P1-7 采用 POWERDI® 123 封装，这是一种表面贴装型（SMD）设计，具有小体积和良好的热管理能力。该封装设计使得产品在电路板上的布置更加灵活，同时提高了散热效率，适合于高密度PCB设计。
4. 工作温度范围
其工作结温范围从 -65°C 到 +150°C，显示出该器件能够在极端温度条件下工作，使其在高温环境或低温环境中均能保持良好的性能，适应汽车电子、工业设备和消费电子等多种应用。
5. 应用领域
SBR3U40P1-7 的优异性能使其成为许多应用的理想选择，包括但不限于：
- 开关电源: 在电源转换中，SBR3U40P1-7 提供了高效能的整流解决方案，降低损耗并提高转换效率。
- 电池管理: 在电池充电和放电过程中，超势垒整流器有效控制电流，提高系统的能效和保护电池寿命。
- LED 驱动电路: 通过提供低正向压降，确保 LED 驱动电路工作时节能并延长 LED 使用寿命。
- 逆变器和电机驱动: 可应用于逆变器和电机驱动电路，提供快速切换和稳定的电流特性，提升系统效率。
6. 结论
SBR3U40P1-7 是一款高效、可靠的超级势垒整流器，设计用于满足高电流和高电压环境下的整流需求。其优势在于低正向压降、快速恢复时间以及宽广的工作温度范围，使其在各种应用场合中都能发挥出色的性能。对电子设计工程师而言，这款器件是电源系统、充电方案以及其他电子设备设计中不可或缺的高性能组件。
