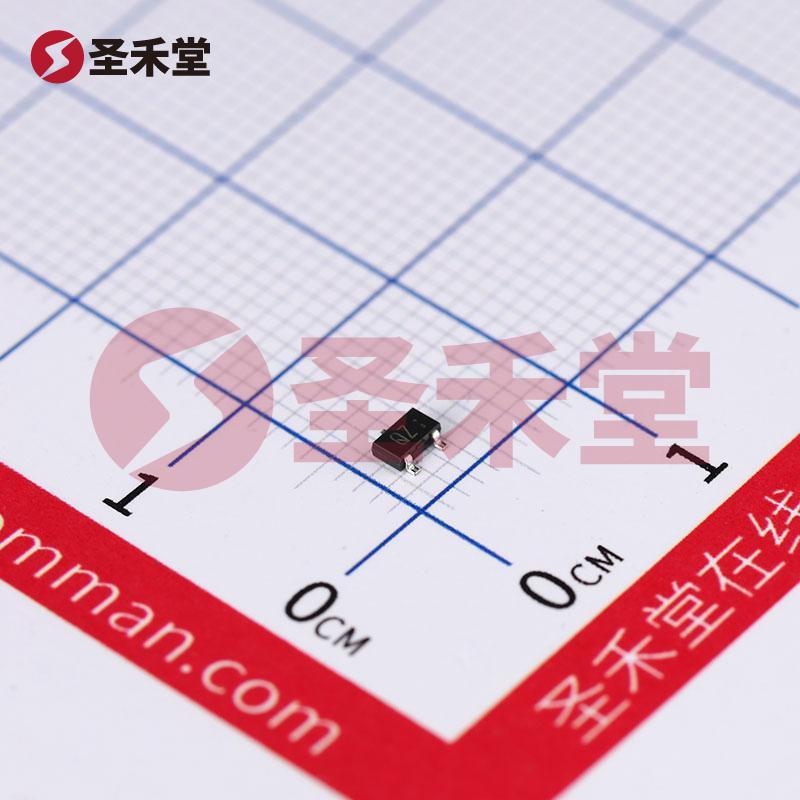

RTR025N03TL

产品概述：RTR025N03TL N沟道MOSFET

1. 产品简介

RTR025N03TL 是一款高性能的N沟道MOSFET，适用于各种功率管理和开关应用，尤其是在电源转换器、驱动电路和工业控制等领域。该元器件由知名电子元件制造商ROHM（罗姆）生产，采用TSMT-3封装设计，具有优良的热性能与可靠性，适合表面贴装类型的PCB设计。

2. 主要规格

RTR025N03TL 的基本参数包括：

• 漏源电压（Vdss）：30V
• 连续漏极电流（Id）：2.5A @ 25°C
• 栅源极阈值电压（Vgs(th)）：1.5V @ 1mA
• 漏源导通电阻（Rds(on)）：92mΩ @ 2.5A, 4.5V
• 最大功率耗散：1W @ Ta=25°C
• 工作温度范围：最高可达150°C (TJ)
• 封装类型：TSMT-3 (SC-96)

3. 性能特点

RTR025N03TL 采用了现代MOSFET技术，具有以下几项卓越性能：

• 低导通电阻：92mΩ的导通电阻能够有效降低功率损耗，提高整体电能效率，非常适合需要高频率切换和低能耗应用的电路。
• 广泛的驱动电压范围：元器件支持的驱动电压范围为2.5V至4.5V，使其能够与不同的控制电路兼容，适应于多种应用场景。
• 高输入电容：220pF的输入电容（Ciss）保证了良好的开关性能，适合对高频率操作有需求的电路设计。
• 优良的热稳定性：该器件的最大工作温度可达150°C，适合高温环境中的应用，确保在各种温度条件下的可靠性和长期稳定性。

4. 应用领域

RTR025N03TL 适用于多种电子设备和应用场景，包括但不限于：

• DC-DC转换器：可以用作开关元件，提高转换效率，减少能量浪费。
• 电机驱动电路：用于控制电机的开关，提升驱动效率与响应速度。
• 功率放大器：在需要大电流输出的场合中作为关键增益元件。
• 高频开关电源：适合用于各种电源管理需要，确保电压稳定与功率高效利用。

5. 安装和封装

RTR025N03TL 的TSMT-3封装使得器件适合自动化生产及高密度PCB设计，表面贴装型设计能够节省空间并提高生产效率。该封装类型在热管理方面表现良好，能够快速散热，降低元器件温度，并提升整体系统的可靠性。

6. 总结

作为一款高性能的N沟道MOSFET，RTR025N03TL在设计中充分考虑了电流承载能力、热管理、开关效率等关键参数，适用于现代电子设备对高效、低功耗的严苛要求。其良好的技术规格、高温工作能力以及出色的导通性能，使其在市场中成为一个理想的选择。无论是在消费者电子产品、工业自动化设备还是电源管理系统中，RTR025N03TL都将提供可靠的解决方案。对于电子工程师和设计师来说，RTR025N03TL不仅是实现高效电路设计的关键元件，更是推动科技进步的重要一环。
