RF2001T3D

RF2001T3D 产品概述

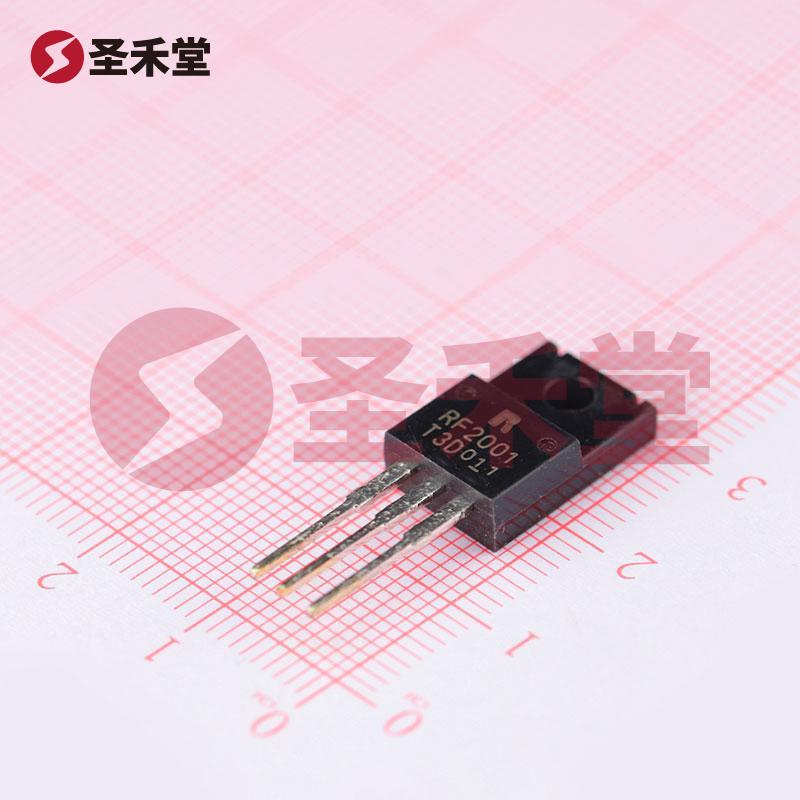

RF2001T3D 是一款由知名电子元件制造商 ROHM（罗姆）生产的高性能快恢复二极管，采用 TO-220-3 封装，设计用于高效能和高电流应用。这款二极管采用共阴极配置，由一对标准的二极管组成，适合在要求较高整流效率和快速响应的电源管理、电机驱动及其他需要高负载能力的电子设备中使用。

产品参数

• 封装与外壳: RF2001T3D 采用 TO-220FN 封装，这种封装形式不仅有助于提高散热性能，同时也便于在电路板上进行安装，确保良好的电气接触和机械强度。
• 电压与电流: 这款二极管的最大直流反向电压 (Vr) 为 300V，能够适应多种供电环境。其平均整流电流 (Io) 可达 10A，配合共阴极的设计，使得 RF2001T3D 在高负载应用中表现出色，尤其在工控、电源转换装置及高功率电机驱动领域。
• 正向电压 (Vf): 在 10A 的工作电流下，该二极管的正向电压为 1.3V，这一较低的正向压降确保了它在高效能整流应用中能维持较低的能量损耗。
• 速度与恢复时间: RF2001T3D 被归类为快速恢复二极管，其反向恢复时间 (trr) 仅为 25ns，这对于高频开关应用尤为重要。其快速响应特性使得该二极管在高频率操作条件下能够有效减少开关损耗，提升整体系统的效率。
• 反向泄漏电流: RF2001T3D的反向泄漏电流在 300V 时仅为 10µA，这使得它在关断状态下具有极低的漏电流，有利于提高整个电路的可靠性和稳定性。
• 工作温度: 该二极管的结温最大可达到150°C，适用在各种温度变化剧烈的应用场合，确保其在严苛环境下仍能稳定工作。

应用场景

RF2001T3D 适用于多种应用场景，包括但不限于：

1. 电源管理: 可作为电源转换器及整流电路中的关键元件，特别是在需要高效能转换的 DC-DC 转换器和 AC-DC 整流器中。
2. 电机驱动: 在电机驱动控制中，能够帮助实现更快的开关响应，从而提高电机起动及控制的效率。
3. 高频开关电源: 由于其快速恢复特性，RF2001T3D 特别适合用在开关电源（SMPS）中，以降低开关损耗和提升工作频率。
4. 充电器与逆变器: 在电池充电和逆变器应用中，RF2001T3D 可以保证高效率能量转换，减少热量生成，有助于延长产品的寿命。

总结

RF2001T3D 作为 ROHM（罗姆）研发的优质快恢复二极管，凭借其高整流效率、快速响应时间和出色的电气性能，能够满足现代电子设备对高效能和高稳定性的苛刻要求。无论是在电源管理、电机驱动，还是高频开关应用中，RF2001T3D 都显示出了卓越的应用潜力和市场竞争力，适合广大电子工程师及厂家根据具体需求进行选用。
