PESD15VL1BA,115 产品概述
一、产品介绍

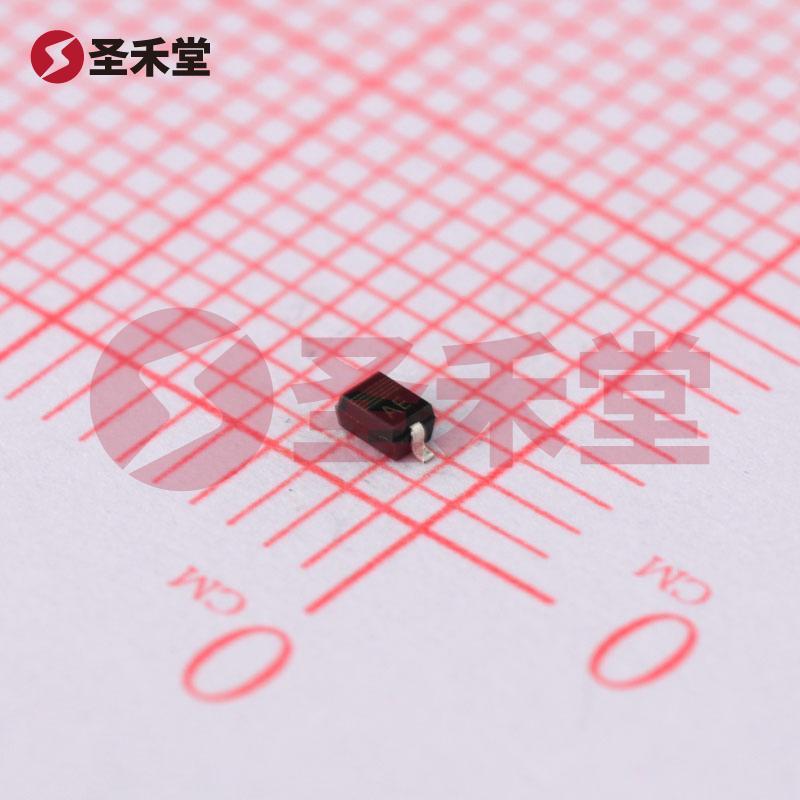

PESD15VL1BA,115 是一款来自 Nexperia（安世半导体）的高性能双向瞬态电压抑制（TVS）二极管，采用表面贴装型（SMD）封装，型号为 SOD-323。该元件设计用于保护敏感电子元件免受瞬时过电压和瞬态脉冲的损害，广泛应用于通信、汽车电子及消费类电子产品中。
二、主要特性
双向设计：PESD15VL1BA,115 的双向配置使其能够在正负两种方向上有效抑制过电压，确保电路正常工作时不受不可预见的高压影响。
有效的电压规格：
- 击穿电压：该元件的最小击穿电压为17.1V，反向关断电压典型值为15V，保证了元件在正常工作电压范围内的安全性。
- 箝位电压：在峰值脉冲电流（Ipp）为5A（10/1000µs）时，其箝位电压最大值为44V，能够有效限制电压峰值，保护下游电路。
高脉冲处理能力：PESD15VL1BA,115 的峰值脉冲功率可达200W，对于瞬态过压的响应速度极快，能够有效应对8/20µs的脉冲幅度，保证设备在瞬态干扰下的稳定性能。
频率响应性能：该元件在1MHz下的电容为16pF，适用于通讯和高速信号传输场合，减少信号失真。
工作温度范围：PESD15VL1BA,115 的工作温度范围在-65°C至150°C之间，使得其能够在极端环境下稳定工作，适合各种工业和汽车应用。
便捷的安装：采用SOD-323封装的表面贴装型设计，使得该元件对PCB设计的影响小，节省空间，方便自动化生产。
三、应用领域
PESD15VL1BA,115 适用于广泛的电子应用场景，包括但不限于：
- 智能手机与平板电脑：对触摸屏组件及其他敏感信号线的保护。
- 汽车电子：用于关键电路的过压保护，确保电子控制单元（ECU）等设备的稳定性和安全性。
- 工业设备：对传感器、控制模块等设备进行瞬态压保护，提升设备的可靠性。
- 通信设备：保护交换机和路由器等设备中的数据线和信号线，降低干扰和损坏的风险。
四、典型使用案例
在数字信号处理器（DSP）或微控制器（MCU）中，PESD15VL1BA,115 可以直接连接到输入输出端的信号线上。当存在高电压瞬态进入信号线时，此二极管快速反应，将过高的电压压制在安全水平内，保护处理器免受损坏。
结论
PESD15VL1BA,115 作为一款高效的双向TVS二极管，凭借其优异的电气性能、宽广的工作温度以及双向保护能力，使其成为保护敏感电子设备的重要选择。无论是在日常消费电子、汽车电子还是工业应用中，均能提供可靠的过电压保护，确保设备的长期稳定运行。选用 PESD15VL1BA,115，将有效增强您产品的耐久性和可靠性。
