PBSS4120T,215

产品概述：PBSS4120T,215 NPN 晶体管

一、概述

PBSS4120T,215是一款高性能NPN晶体管，专为低压高频应用设计，广泛应用于开关电源、信号放大和其他相关电子电路中。这款晶体管的主要特点包括其优越的集电极电流能力、较低的饱和压降和高增益，适合用于需要高效性能的各种电路。

二、基本参数

• 晶体管类型：NPN
• 集电极电流（Ic）：最大1A，适合中等电流应用。
• 集射极击穿电压（Vce）：最大20V，确保其能够在低压环境中稳定工作。
• 额定功率：480mW，允许在较高功率条件下使用。
• 饱和压降（Vce,sat）：在50mA和1A时的最大值为250mV，能够有效降低功率损耗，提高能量转换效率。
• 电流增益（hFE）：在500mA，2V的条件下最小值为300，显示出良好的信号放大能力。
• 截止电流：最大100nA（ICBO），表明其在关闭状态下的漏电流非常低。
• 频率特性：跃迁频率高达100MHz，适用于高频应用场合。
• 工作温度：工作结温可达150°C，适合高温环境下的应用。

三、封装与安装

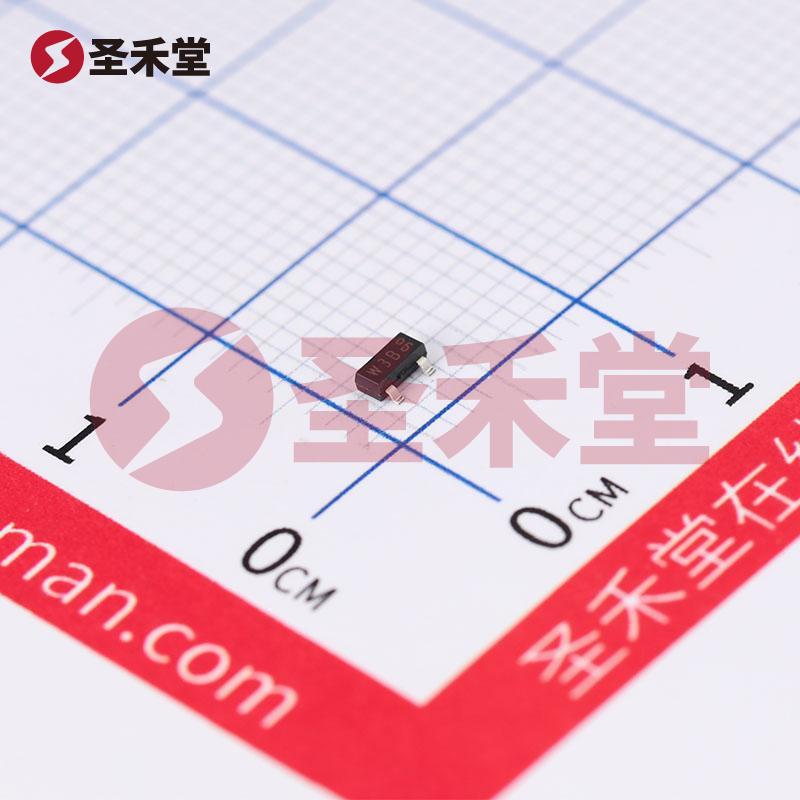

PBSS4120T,215采用TO-236AB封装，也被称为SOT-23封装，这是一种紧凑的表面贴装型设计。此封装类型支持自动化生产，更加适合大规模的应用。同时，表面贴装型的设计使得其在电路板上的占用空间更小，有助于提高整体电路的集成度。

四、应用领域

PBSS4120T,215晶体管适用于多种电子应用，主要包括：

1. 开关电源：由于其高集电极电流能力和低饱和压降，PBSS4120T,215特别适合用作开关电源电路中的开关元件，提高系统的能效。
2. 信号放大器：凭借其较高的电流增益和良好的频率响应，该产品也可用于音频和射频信号的放大应用。
3. 紧凑型电子设备：由于体积小、功率损耗低，非常适合用于对空间要求严格的消费电子产品中，如智能手机、平板电脑等。
4. 电机驱动：PBSS4120T,215可被用于驱动小型直流电机的开关控制，适用于自动化设备和小型家电。

五、优点与特性

• 高效能：得益于其低Vce,sat和高增益，PBSS4120T,215可以在较低的功耗下实现高效的电流开关和信号放大。
• 高可靠性：优秀的截止电流性能和高工作温度范围确保了PBSS4120T,215的长期稳定性和可靠性，在多种复杂环境下均能正常工作。
• 紧凑封装：TO-236AB封装使得PBSS4120T,215能够简单快捷地集成于各种PCB设计中，从而满足现代电子产品对小型化的需求。

六、总结

总的来说，PBSS4120T,215是一款性能卓越的NPN晶体管，适合多种电子应用，拥有高效率、高可靠性和性价比高等优点。其在现代电子产品中展现出广泛的适用性，特别是在电源管理、信号处理和驱动控制等领域，成为工程师们的理想选择。无论在设计还是实际应用中，PBSS4120T,215均能够满足需求，帮助开发出高效、稳定和紧凑的电子系统。
