MP2359DJ-LF-Z 产品概述
概述
MP2359DJ-LF-Z 是一款高效的 DC-DC 降压转换器，专为需要将输入电压降至较低输出电压的应用而设计。它采用可调输出，输入电压范围广泛，从 4.5V 到 24V，输出电压则可以调节至 15V 以下，最低可达 0.81V。该产品具有较高的输出电流能力，能够提供最高 1.2A 的输出电流，适应多种负载需求。MP2359DJ-LF-Z 采用 SOT-23-6 封装，易于表面贴装，适合空间受限的电子设备。
主要参数
MP2359DJ-LF-Z 的输入电压范围为 4.5V 至 24V，这使得它可以广泛应用于多种电源条件下的设备。同时，它的输出电压范围可调，从 0.81V 到 15V，灵活应对不同的负载电流需求。其输出电流能力为 1.2A，保证了一些需要较大功率的设备可以稳定工作。
该设备的开关频率为 1.4MHz，较高的开关频率不仅有助于降低外部元件的体积（如电感和电容），还可以提高系统的转换效率，减少电源噪声。在降压的过程中特别值得注意的是，该芯片不包括同步整流特性，因此在设计时应考虑这一点，以选择合适的外部二极管来提升系统的整体效率。
工作温度范围
MP2359DJ-LF-Z 的工作温度范围为 -40°C 到 +85°C，确保可靠性和稳定性，在不同环境的应用场合也能维持良好的性能表现。这种设计使其非常适合于工业控制、通信设备、汽车电子以及其他严酷环境下的电子产品。
封装与安装

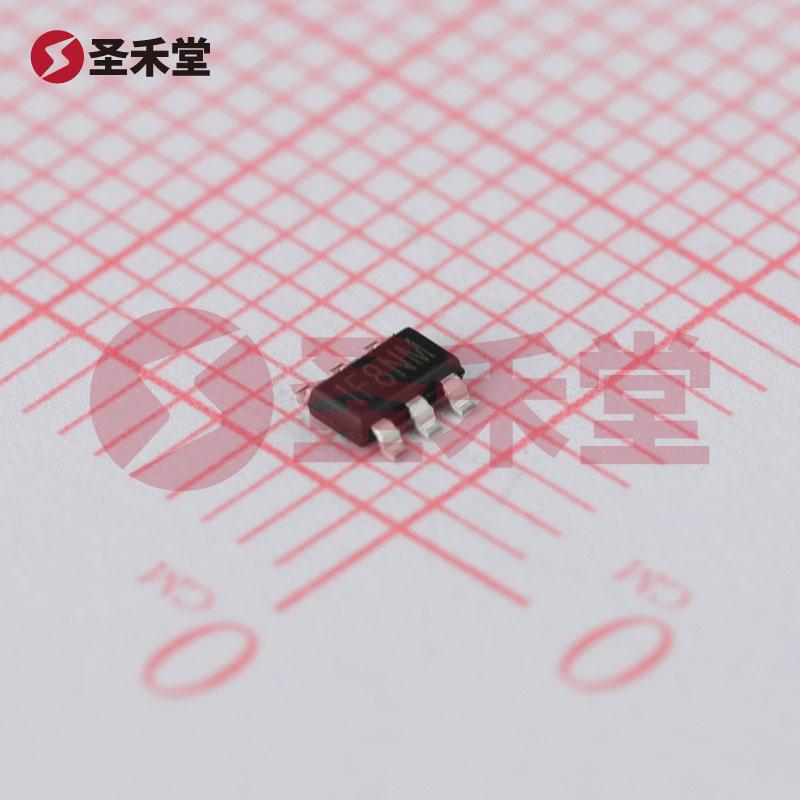

此芯片采用 TSOT-23-6 封装，表面贴装型设计适应了现代电子产品对轻便和小型化的需求。该封装不仅便于自动化贴装，还降低了PCB面积占用，为设计师提供了更大的灵活性。
应用场景
MP2359DJ-LF-Z 可以广泛应用于各种电子产品和系统中，如小型电源模块、便携式设备、无线传感器、物联网设备以及其他需要稳定 DC 电源供应的场合。通过对输出电压的调整，工程师可以实现对特定应用需求的精准匹配。
特性总结
- 高输入电压范围：4.5V 至 24V，适应多种电源条件。
- 可调输出电压：输出电压范围 0.81V 至 15V，提供灵活的应用方案。
- 稳健的输出能力：输出电流最大可达 1.2A，满足高功率需求。
- 高开关频率：1.4MHz，降低外部元件尺寸，提高转换效率。
- 广泛工作温度范围：适用于 -40°C 至 +85°C，确保产品可靠性。
- 便捷的封装设计：SOT-23-6，适合表面贴装，节省空间。
总的来说，MP2359DJ-LF-Z 是一款技术先进、应用广泛的降压 DC-DC 转换器，特别适合需要高效、可调电源管理解决方案的电子产品设计。无论是在消费电子、工业设备还是汽车电子领域，它都能够提供可靠的电源供给，帮助制造出更优秀的电子产品。
