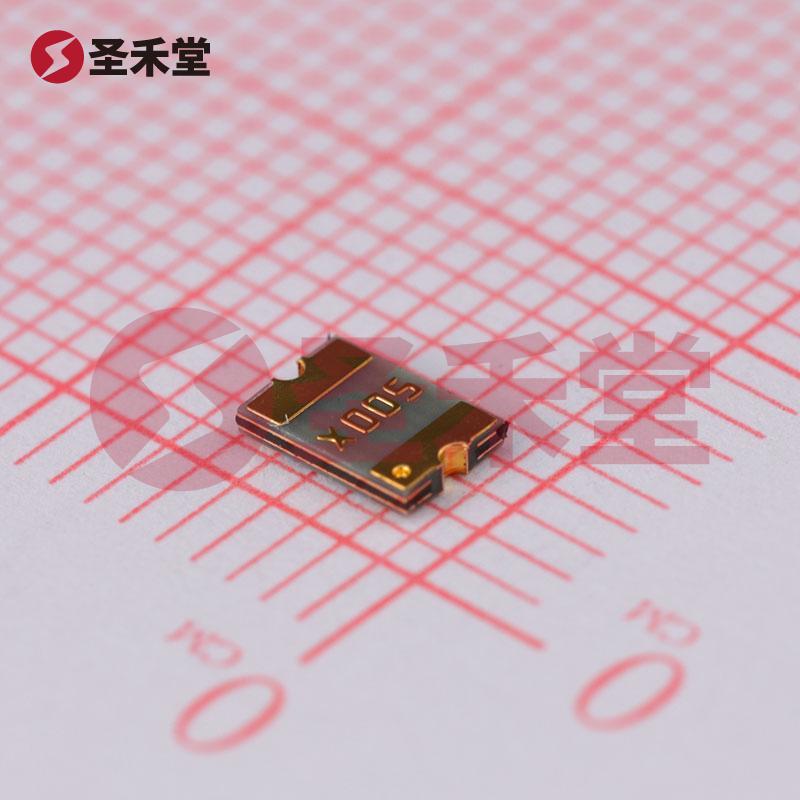

MF-MSMF050-2

产品概述：MF-MSMF050-2

MF-MSMF050-2 是一款高性能的正温度系数热敏电阻（PTC），专为电流保护应用而设计。该器件采用表面贴装型封装（1812或4532公制），其小巧的外形适用于现代电子设备的紧凑空间。

主要参数

MF-MSMF050-2 具备以下关键参数：

• 最大电压：15V
• 保持电流（Ih）：500mA
• 最大电流（Imax）：100A
• 跳闸电流（It）：1A
• 跳断时间：150ms
• 初始电阻（Ri）：最低150 mΩ
• 跳断后电阻（R1）：最大1 Ω
• 工作温度范围：-40°C 至 85°C
• 可靠性等级：AEC-Q200 认证

设计与性能

MF-MSMF050-2 的设计使其在多种工作条件下都能提供出色的性能。该器件在环境温度变化和负载条件变化下，能够稳定地工作，保护电路免受过电流的影响。当电流超过设定的跳闸电流（1A）时，PTC元件会迅速切断电流，以防止元器件及后续电路的损害。在电流恢复至安全范围内（保持电流500mA）后，PTC 会自动复位，恢复正常工作状态。

该器件的最大电流能力高达100A，适合设计师在要求高电流电路中使用，同时具有良好的热稳定性和电气特性，使其在各类电气设备中应用得到优化。MF-MSMF050-2 的初始电阻为150 mΩ，确保其在正常工作时可以提供极低的功耗与发热量。

应用场景

MF-MSMF050-2 适用于电子、汽车和工业领域，尤其在以下应用中表现出色：

1. 电源保护：适用于开关电源、充电器和电池管理系统（BMS），防止过流引起的损坏。
2. 电动工具：保障电动工具的电路安全，避免过流带来的风险。
3. 车载电子组件：满足AEC-Q200 等级的要求，确保在汽车应用中的可靠性。
4. 消费电子：用于智能手机、平板电脑及其他便携式设备，为电路提供有效的保护。

安装与兼容性

由于其表面贴装设计，MF-MSMF050-2 可以轻松整合到现代自动化生产的PCB布局中。尺寸为0.179"长 x 0.128"宽（4.55mm x 3.24mm），厚度最大为0.033"（0.85mm），使其能在空间受限的设计中实现最佳布局。同时，该产品遵循全球环境标准，确保在各种行业标准中具有广泛的适用性。

结论

MF-MSMF050-2 是一款集成了高可靠性与出色性能的正温度系数热敏电阻，能够有效预防电路中的过流风险，增加设备的安全性和可靠性。无论是在消费电子产品、汽车电子还是工业电气设计中，MF-MSMF050-2 都是一款值得信赖的保护组件。选择 BOURNS 的 MF-MSMF050-2，确保您的产品在各种挑战下均能稳定运行。
