LM3526MX-L/NOPB 产品概述
产品简介

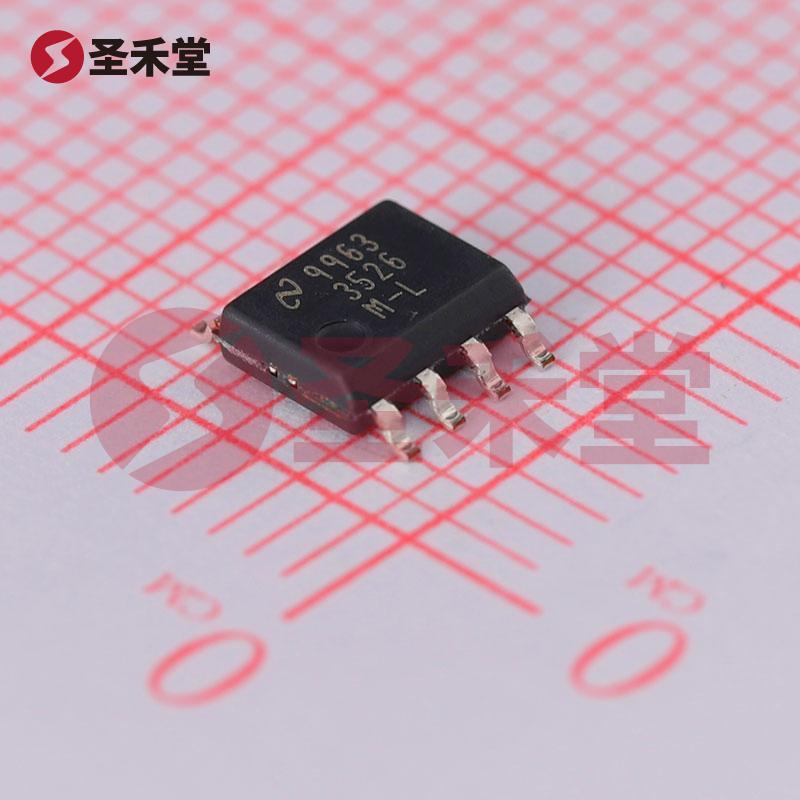

LM3526MX-L/NOPB 是由德州仪器（Texas Instruments, TI）推出的一款高性能功率电子开关，具有出色的电气特性和宽广的工作温度范围，适用于多种低功耗应用场景。其采用表面贴装型封装（SOIC-8），体积小巧，非常利于现代电子设备的空间要求。
基础参数
- 开关类型: USB 开关
- 输出数: 2
- 输入/输出比率: 1:2
- 输出配置: 高端
- 输出类型: P 通道
- 接口类型: 开/关
- 负载电压范围: 2.7V ~ 5.5V
- 最大输出电流: 500mA
- 典型导通电阻: 100毫欧
- 输入类型: 非反相
- 特性: 状态标志
- 故障保护: 包括限流（固定）、超温保护（OTP）和欠压锁定（UVLO）
- 工作温度范围: -40°C 到 125°C
- 封装类型: 8-SOIC（0.154", 3.90mm 宽）
产品特点
LM3526MX-L/NOPB 具备多种优良特性，使其在现实应用中表现出色：
高效能与低功耗: LM3526 的低导通电阻（典型值100毫欧）以及最高500mA的输出电流，使得该开关在保证性能的同时，减少了功耗。其较高的能效比适合小型消费电子产品的使用，特别是在需要低静态功耗的USB应用中，表现尤为突出。
故障保护机制: 该器件提供多种内置保护机制，包括限流、超温保护和欠压锁定（UVLO）。这些特性确保了系统在异常工作条件下的稳定性和安全性，有效延长了设备的使用寿命，提升了系统的可靠性。
宽广的工作温度范围: LM3526 设计的工作温度范围为 -40°C 到 125°C，意味着其能够在各种苛刻环境下稳定工作，非常适合工业、汽车及消费电子等不同领域的应用需求。
便捷的安装与配置: 采用8-SOIC封装，LM3526MX-L/NOPB 适合自动化生产线进行表面贴装，便于批量生产。同时，简单的开/关接口提供了用户友好的操作体验，能够快速集成进现有设计中。
应用领域
LM3526MX-L/NOPB 由于其独特的性能优势，非常适合多种应用，包括但不限于：
- 便携式电子设备: 如移动电话、平板电脑和其他USB供电设备。
- 电源管理: 适用于多路供电管理解决方案，特别是在功率分配及切换场合。
- 工业控制系统: 由于其高耐温和故障保护特性，非常适合在工业环境中工作。
- 汽车电子: 可以用作车载设备的电源开关，适应各种极端环境。
结论
LM3526MX-L/NOPB 是一款功能强大、性能优异的功率电子开关，凭借其广泛的应用适应性和可靠的故障保护功能，能够满足现代电子设备日益增加的需求。无论是消费级产品还是工业级应用，这款开关均能提供高效的电源管理解决方案，是工程师设计产品时的理想选择。通过对其特性的深入了解，设计师能够更好地利用该元件实现创新的电源控制方案，进一步推动产品的性能和可靠性。
