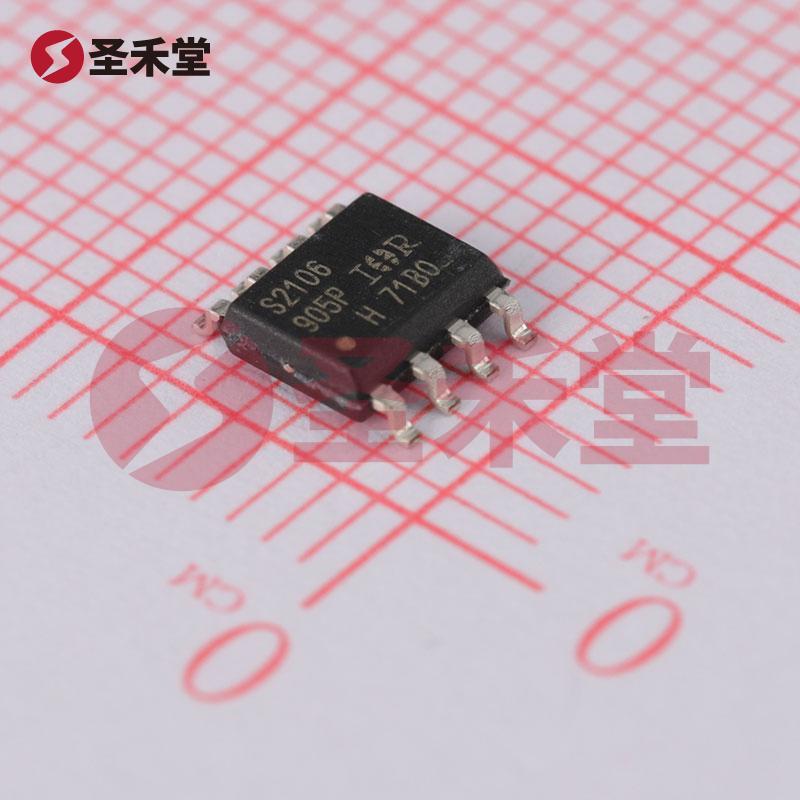

IRS2106STRPBF

IRS2106STRPBF 产品概述

一、产品简介

IRS2106STRPBF是德国英飞凌（Infineon）公司推出的一款高性能栅极驱动器，具有优异的驱动能力和广泛的应用适应性。作为一款高压栅极驱动器，IRS2106适合用于IGBT和N沟道MOSFET的驱动，广泛应用于电力电子、逆变器、变频器、焊接设备和电动工具等高压开关电源系统中。

二、主要参数

1. 驱动配置：IRS2106具有高低压侧驱动的灵活配置，支持更复杂的功率电路设计。

2. 通道类型：设备拥有两个独立驱动通道，便于实现并联或交错驱动的应用需求，提升电流承载能力和系统的冗余性。

3. 供电电压：器件的供电电压范围为10V至20V，适合不同的驱动电源配置。

4. 逻辑电平：逻辑输入电压范围广，VIL（低电平有效）为0.8V，VIH（高电平有效）为2.5V，保证与各类控制电路的兼容性。

5. 输出电流：峰值输出电流为290mA（灌入）和600mA（拉出），能够提供强劲的驱动信号，确保快速有效地开启和关闭IGBT或MOSFET，从而提高整个电路的效率。

6. 上升/下降时间：典型的上升时间为100ns，下降时间为35ns，这使得该器件适合于高速开关应用，减少开关损耗，提高系统整体性能。

7. 高压侧驱动：IRS2106最大可承受高达600V的自举电压，适合高压场合的使用，提升了系统的安全性和可靠性。

8. 工作温度：工作温度范围广泛，-40°C至150°C，适应于各种严苛环境下的运行要求。

9. 封装类型：采用表面贴装型的SOIC-8封装，尺寸为3.90mm宽，便于与其他电路元件集成，提高了设计的灵活性。

三、应用领域

IRS2106STRPBF广泛应用于多种电气设备及工业应用中，包括但不限于：

• 逆变器：在太阳能逆变器和风能逆变器等可再生能源领域提供高效的电源转换解决方案。
• 电动机驱动：用于高效的电动机控制，例如在电动汽车（EV）和电动工具等中驱动无刷直流电动机（BLDC Motor）。
• 焊接设备：提供高可靠性的电流控制解决方案，保证焊接过程的稳定性和质量。
• 电源管理：在高功率开关电源设计中，提高整体效率，降低能耗。

四、技术优势

1. 高驱动能力：大峰值输出电流和快速上升/下降时间，确保激活电压开关元件快速响应，从而降低开关损耗。

2. 高压承受能力：独特的设计使其可承受高达600V的电压，适合高功率丰富的应用场合。

3. 灵活性与集成度：两个独立通道的设计，使其可用于各种复杂的模块化驱动电路。

4. 广泛的温度适应性：宽广的工作温度范围使其能够在恶劣环境条件下继续稳定工作。

综上所述，IRS2106STRPBF是一款多功能高性能栅极驱动器，其卓越的性能参数与广泛的应用场景，使其成为电力电子领域中不可或缺的元器件之一。无论是工业应用还是民用产品，IRS2106都能够提供强大的动力支持，推动现代电力设备技术的进步。
