FZT953TA

FZT953TA 产品概述

一、产品简介

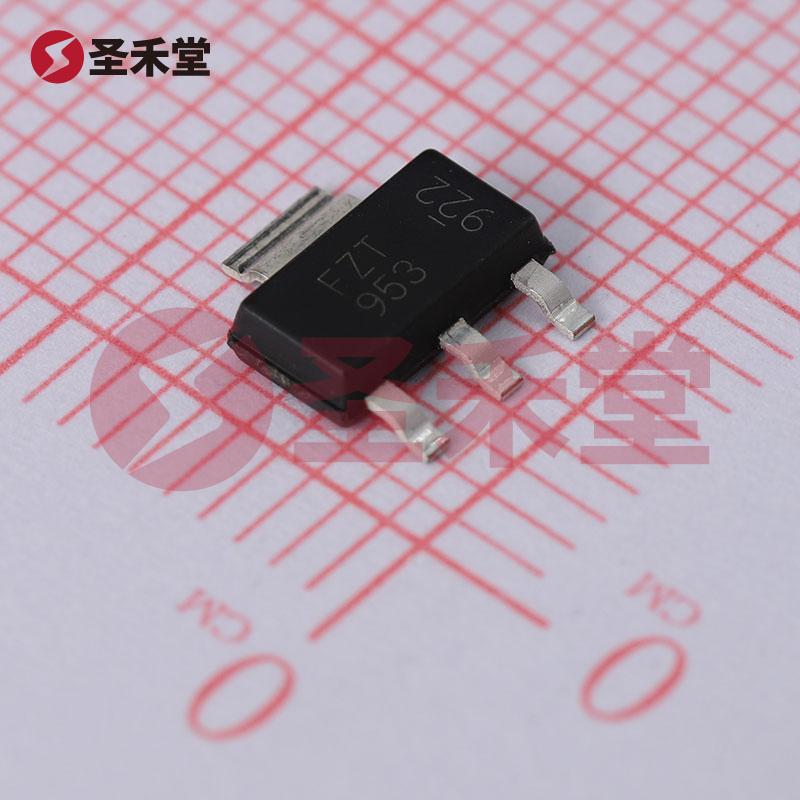

FZT953TA是一款高性能的PNP型功率晶体管，专为要求高电流和高电压的应用设计。该元件的额定功率为3W，支持最大集电极电流为5A，适用于电源开关、电机驱动、信号放大及其他高功率应用。其封装形式为SOT-223，安装简便且节省空间，适合多种电子设备和电路的集成。

二、基础参数

• 额定功率：3W
• 集电极电流（Ic）：最大值为5A，确保在高负载条件下稳定工作。
• 集射极击穿电压（Vce）：最大值为100V，适合用于高电压应用。
• 饱和压降（Vce(sat)）：在500mA时，该值最大为460mV，表明其在饱和工作状态下功耗较低。
• 集电极截止电流（ICBO）：最大值为50nA，展现出优异的漏电特性。
• 直流电流增益（hFE）：在集电极电流2A时，最小值为100，指示出良好的放大性能。
• 频率（跃迁频率）：120MHz，这使得该器件在高频应用中表现出色。
• 工作温度范围：-55°C到150°C，适应各种严酷环境。
• 安装类型：表面贴装型，适合现代电子设备的设计需求。

三、应用领域

FZT953TA适用于多种电子应用，主要包括：

1. 开关电源：利用其高电压和电流能力，作为开关器件，可以有效提升电源转换效率，降低能耗。
2. 电机驱动：在电机控制电路中，可用于驱动直流电动机，提供稳定的电流输出。
3. 信号放大：由于其良好的增益特性，适合用于音频放大和无线通信信号处理等相关应用。
4. 家用电器：在各种家用电器内部电路中做为开关控制器，提供高效能的电流管理。
5. 汽车电子：适应高温及高电压环境，非常适合于汽车电子系统，如电池管理和动力控制。

四、优势特点

1. 高性能：凭借低饱和压降及高增益，该器件在负载变化时能保持出色的线性特性，提供更高的转换效率。
2. 高耐压和高电流：100V和5A的参数使得FZT953TA能够处理更高的电压和电流，适合各种重载应用。
3. 耐高温：适合于高温工作环境，确保在苛刻条件下也能稳定运行，延长产品寿命。
4. 紧凑的封装：SOT-223封装占用空间小，适合多层电路板，满足现代电子产品对空间和重量的挑战。

五、总结

FZT953TA是一款具有高电压和高电流容量的PNP功率晶体管，完美适用于多个电子应用领域。其出色的电气性能、优越的热稳定性及小巧的封装方式，使得FZT953TA成为设计师在开发现代电子设备时的理想选择。无论是在电源管理、信号放大还是精密控制系统中，FZT953TA都能提供可靠的性能和长久的使用寿命，成为您电子设计中的重要组成部分。

如需进一步的信息或样品，请咨询DIODES或其授权代理商。
