DMN2215UDM-7

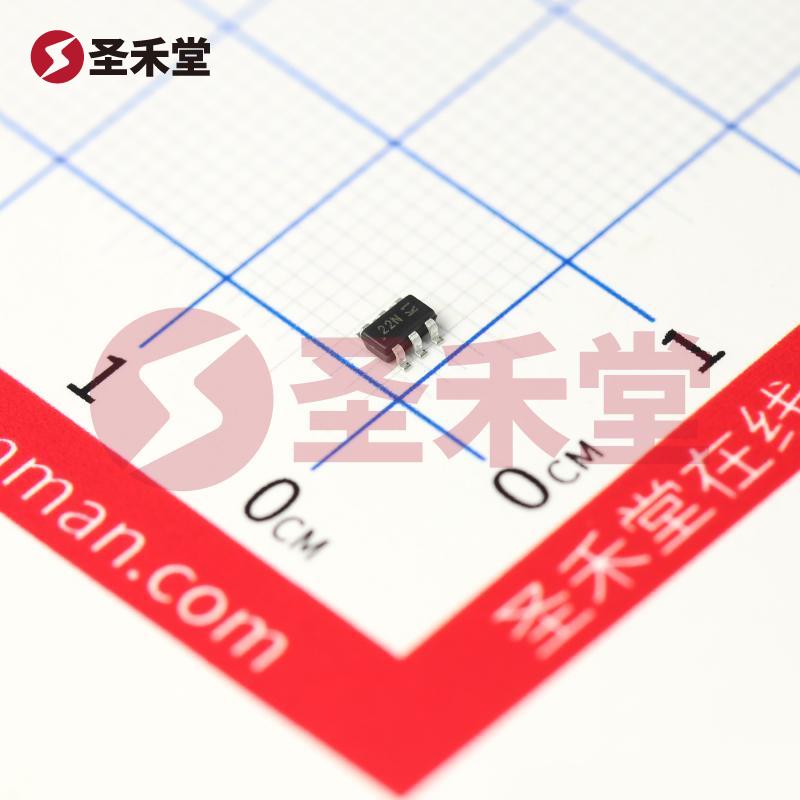

产品概述：DMN2215UDM-7

一、基本信息

DMN2215UDM-7 是一款高性能的双N沟道场效应管（MOSFET），由知名电子元件制造商 DIODES(美台) 提供。其设计旨在满足高效能电源管理和开关应用的需求，尤其适用于逻辑电平控制的场合。凭借其紧凑的封装和优良的电气性能，DMN2215UDM-7 非常适合用于各种电子设备，包括消费电子、工业控制、LED 驱动和电源转换器等。

二、技术参数

• 漏源电压（Vdss）: 20V
• 连续漏极电流（Id）（25°C 时）: 2A
• 栅源极阈值电压（Vgs(th)）: 1V @ 250µA
• 漏源导通电阻（Rds(on)）: 100mΩ @ 2.5A, 4.5V
• 输入电容（Ciss）: 188pF @ 10V
• 最大功率耗散: 650mW (Ta=25°C)
• 工作温度范围: -55°C ~ 150°C
• 封装类型: SOT-26，表面贴装型
• FET 类型: 2 N-通道（双）

这些参数使得 DMN2215UDM-7 能在高温和高负载环境中稳定工作，具有出色的热稳定性和可靠性。

三、应用领域

DMN2215UDM-7 主要应用于逻辑电平门控制电路，尤其在电源开关和加载切换中具有广泛的应用。以下是一些典型的应用场景：

1. 消费电子: 适用于智能手机、平板电脑、笔记本电脑等设备的电源管理系统。
2. LED 驱动: 在LED照明设备中用作调光控制和开关实现，能够提供快速的响应时间和低功耗。
3. 工业自动化: 用于电机控制、传感器接口和其他涉及高频开关的工业应用中，保证良好的导通性能。
4. 电源管理: 在DC-DC转换器和电源供应器中，DMN2215UDM-7 能够提高效率，降低热量产生。

四、性能优势

1. 低电阻和高效率: DMN2215UDM-7 的漏源导通电阻为100mΩ，确保在高电流应用中保持低功耗和低热量损耗，提高整体系统效率。

2. 宽工作温度范围: 最大工作温度可达150°C，使其适用于各种严酷环境下，具有良好的热稳定性。

3. 紧凑的封装设计: SOT-26 封装的表面贴装设计不仅节省了PCB空间，而且在自动化生产中也提高了生产效率。

4. 逻辑电平驱动: 其栅源阈值电压仅为1V，便于与现代数字电路直接兼容，简化了设计流程。

五、总结

DMN2215UDM-7 是一款品质卓越、性能可靠的双N沟道 MOSFET，凭借其高效能、低导通电阻和宽广的工作温度范围，成为现代电源管理和开关应用中的理想选择。无论是在消费电子、工业控制还是LED驱动等领域，该器件都能出色完成其工作任务，帮助设计师实现更高效、更可靠的电子设计。其兼容逻辑电平驱动的一体化特性，进一步扩大了它的应用范围，是各类电子应用中不可或缺的元件之一。
