产品概述： DMC2400UV-7
一、基本信息

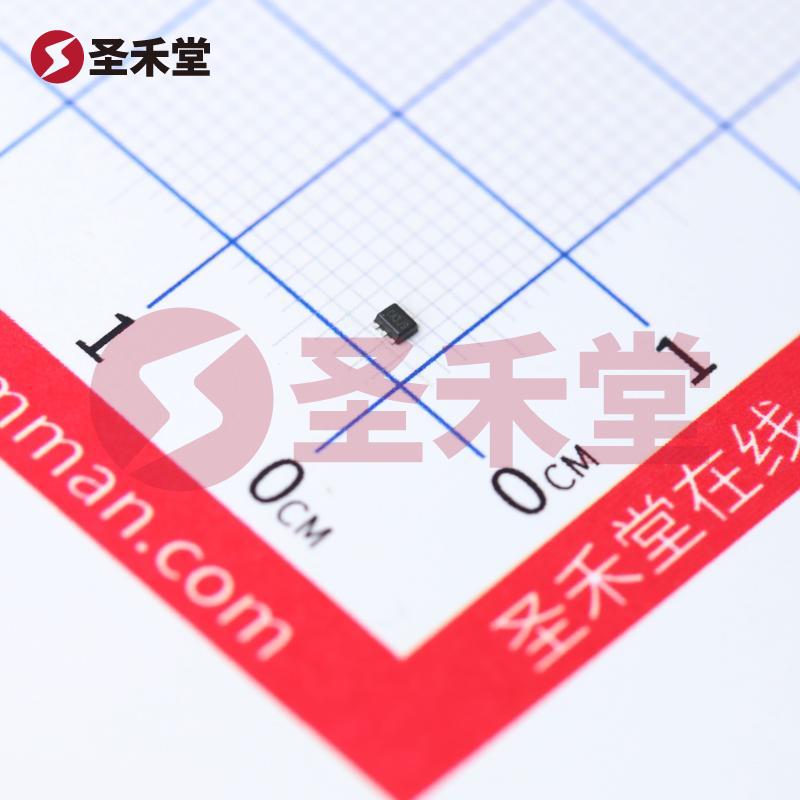

DMC2400UV-7 是一款高性能的双通道场效应管（MOSFET），采用 SOT-563 封装，符合现代电子设备对小型化、高效能的需求。该器件包含一个 N 沟道 MOSFET 和一个 P 沟道 MOSFET，最大漏源电压（Vdss）为 20V，适用于多种低功耗、高频率的应用场景。DMC2400UV-7 由 DIODES（美台）制造，具备杰出的电气性能与热稳定性。
二、关键参数
漏源电压 (Vdss): DMC2400UV-7 的最大漏源电压为 20V，这使得该器件适合在低电压驱动的电子电路中使用。当使用于高电压场合时，应确保不超过此额定电流，以防损坏器件。
连续漏极电流 (Id): 在 25°C 环境温度下，DMC2400UV-7 提供的连续漏极电流为 1.03A（N 沟道）和 700mA（P 沟道）。这一性能使得该器件在各种负载条件下表现出色，适合用于电源开关、电机驱动及信号放大等多样化应用。
栅源极阈值电压 (Vgs(th)): 该器件的阈值电压为 900mV @ 250µA，为逻辑电平控制提供了良好的适应性。能够与传统 3.3V 和 5V 控制电路兼容，简化了设计及驱动电路的复杂性。
导通电阻 (RDS(on)): DMC2400UV-7 的漏源导通电阻为 480mΩ @ 200mA, 5V。低导通电阻减少了通过MOSFET的功率损耗，提升了整个电路的能效，非常适合要求效率高的应用。
输入电容 (Ciss): 最大输入电容为 37.1pF @ 10V，这为该器件在高频率应用中提供了较低的驱动功耗。
最大功率耗散: 该器件的功率耗散能力为 450mW（Ta=25°C），确保其在高温环境下长期稳定运行。工作温度范围为 -55°C ~ 150°C，使得该器件能够在极端环境条件下正常操作，适合汽车、工业和航空航天等应用。
栅极电荷 (Qg): 在 Vgs = 4.5V 时，栅极电荷为 0.5nC，这使得驱动电路设计带来了更低的交流损耗。
三、应用领域
DMC2400UV-7 的广泛应用范围包括但不限于：
- 电源管理
- 直流至直流转换器（DC-DC 转换器）
- 电机控制和驱动
- 汽车电子
- 移动设备和便携电子产品
- 通信设备
四、优势与特点
小型化设计: 采用 SOT-563 表面贴装封装，DMC2400UV-7 提供了紧凑的设计，使其在空间受限的现代电子电路中表现优异。
节能高效: 低导通电阻和低栅极电荷设计确保了电路的高能效，减少散热负担，延长器件和系统的使用寿命。
多功能性: 同时支持 N 沟道和 P 沟道，使得设计工程师能够更加灵活地控制电流，适应多种电路架构需求。
热稳定性: 宽广的工作温度范围确保器件可以在苛刻环境下可靠运行，满足各类工业标准。
综上所述，DMC2400UV-7 是一款性能卓越、应用广泛并且经济有效的双通道 MOSFET 解决方案，将为电子设计者提供稳定、可靠的电源管理方案，推动智能设备和系统更加快速高效的发展。
