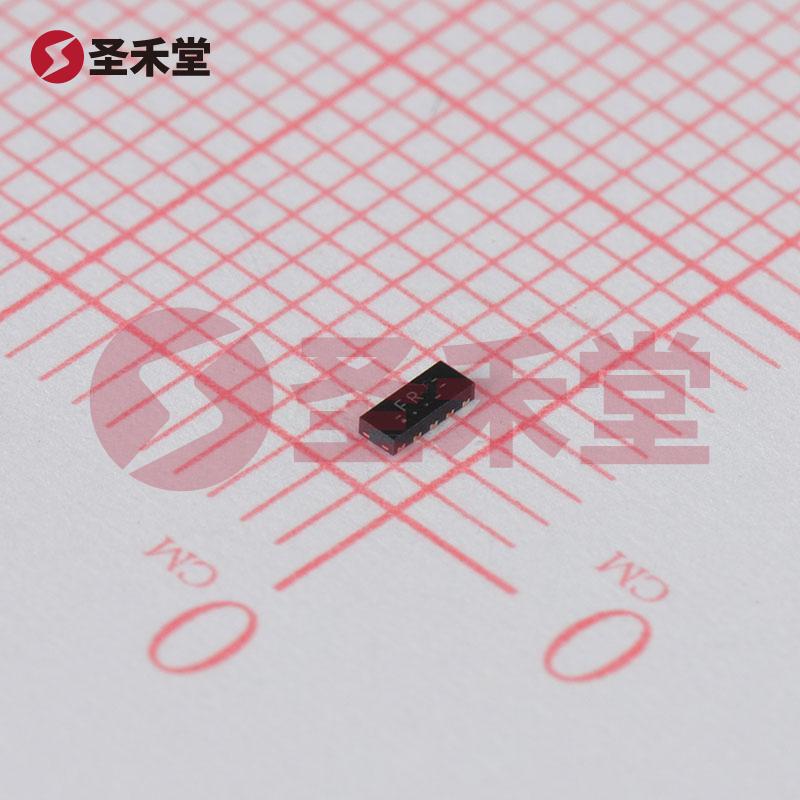

PUSB3FR4Z 产品概述
产品简介
PUSB3FR4Z 是一款高性能的齐纳二极管，专为HDMI等高速数据应用提供瞬态电压抑制（TVS）保护。得益于其卓越的反向关断电压和击穿电压特性，该产品能够有效抑制过压情况，为敏感电路提供安全屏障。PUSB3FR4Z的封装为DFN2510A-10，适合表面贴装，这使得其在现代电子设备中应用广泛，特别是在空间有限的小型电子产品和集成电路中。
主要特性
PUSB3FR4Z 的主要特性包括：
反向关断电压：典型值为3.3V，最大值不超过3.3V。这一特性确保了设备在正常工作电压下的安全性。
击穿电压：最小击穿电压为5.5V，意味着在过压事件发生时，器件能够迅速进入工作状态，以保护下游电路。
箝位电压：标准箝位电压为3V，确保高峰值脉冲电流下的保护性能，最大对电路的影响最小化。
峰值脉冲电流：设计支持5A的峰值脉冲，采用10/1000 µs 和8/20µs的时间参数，适合处理强烈瞬态条件下的电流波动。
工作温度范围：-40°C至85°C的工作温度范围确保在各种极端环境条件下的稳定运行。
安装类型：表面贴装型设计（DFN2510A-10），具有良好的空间利用率和电气性能。
应用场景
PUSB3FR4Z广泛应用于需要保护敏感数据线和电源线路的场合，尤其是:
HDMI接口：由于HDMI接口在音视频传输中常常面临高频及电气干扰，PUSB3FR4Z能够有效过滤瞬态干扰，有效保护设备免受电压尖峰和静电放电（ESD）的影响。
智能家居设备：智能家居产品通常在变化较大的电压环境中工作，PUSB3FR4Z可以确保设备的稳定性和安全性。
移动设备：在现代移动设备中，电子元件密集，过压保护尤为重要，PUSB3FR4Z的紧凑封装设计与卓越性能，满足了这一需求。
汽车电子：随着汽车电子化程度的提高，PUSB3FR4Z能够在车辆中提供必要的电压保护，保证电子系统的正常运行。
设计考虑
在设计系统时，工程师应考虑PUSB3FR4Z的各项电气特性与系统的匹配性。选择此器件时需确保：
器件的击穿电压和最大反向电压应高于系统的工作电压，确保其在正常操作条件下不会误动作。
在设计PCB时，确保PUSB3FR4Z的焊接和布局满足行业标准，以减小电气干扰和保证良好的散热性能。
提前评估系统中可能出现的电流脉冲形态，选定合适的TVS二极管覆盖范围，以达到最佳的保护效果。
结论
总而言之，PUSB3FR4Z凭借其卓越的电气性能及广泛的应用场景，已成为保护复杂电子系统的理想选择。无论是在HDMI应用、移动设备还是汽车电子领域，PUSB3FR4Z都能够为设计提供强有力的瞬态保护，确保设备的安全稳定运行。选择PUSB3FR4Z，您将拥有更加可靠的电子设计体验。
