描述：三极管(BJT) 200mW 40V 200mA NPN SOT-363
库存数量
库存：
230070
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.116
3000+
0.092
产品参数
属性参数值
额定功率200mW
集电极电流Ic200mA
集射极击穿电压Vce40V
晶体管类型2 NPN(双)
电流 - 集电极 (Ic)（最大值）200mA
电压 - 集射极击穿（最大值）40V
不同 Ib、Ic 时 Vce 饱和压降（最大值）300mV @ 5mA，50mA
电流 - 集电极截止（最大值）50nA（ICBO）
不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值）100 @ 10mA，1V
功率 - 最大值200mW
频率 - 跃迁300MHz
工作温度-55°C ~ 150°C（TJ）
安装类型表面贴装型
封装/外壳6-TSSOP，SC-88，SOT-363
供应商器件封装SOT-363

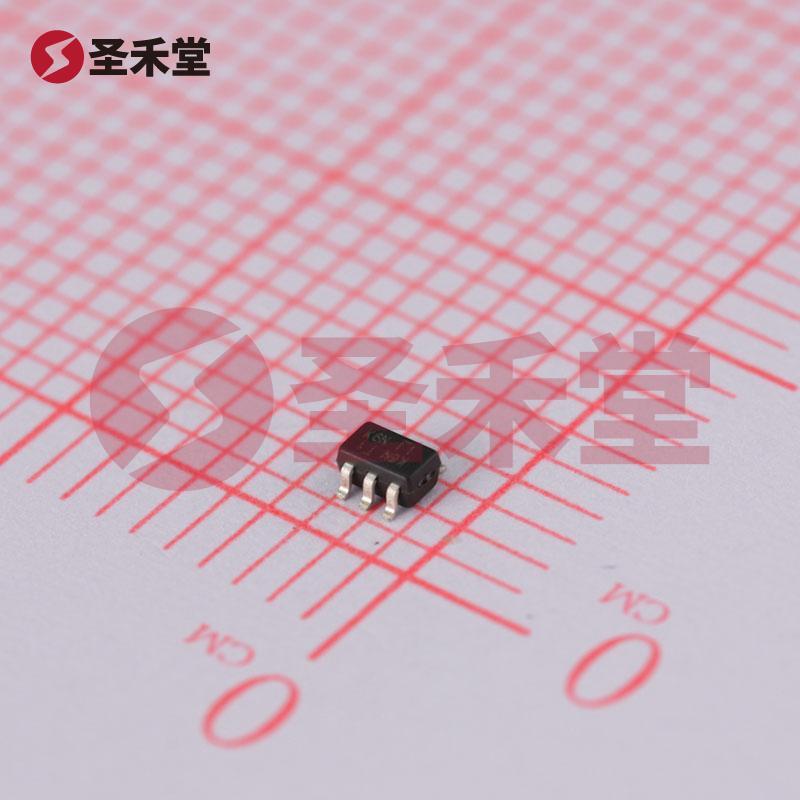

MMDT3904-7-F 产品概述
一、基本信息
MMDT3904-7-F 是一款 NPN 型双极性晶体管 (BJT)，其主要用于一般的放大和切换应用。这款晶体管的额定功率为 200mW，支持最高的集电极电流 (Ic) 达到 200mA，具有较高的集射极击穿电压 (Vce) 为 40V，适用于多种电子电路的设计需求。
二、关键特性
额定功率与电流特性
- MMDT3904-7-F 的额定功率为 200mW，能够承受 200mA 的集电极电流，这使其在小型和中等功率电路中表现非常优异。
- 集电极截止电流 (ICBO) 最大值为 50nA，确保在静态状态下的低功耗和高稳定性。
电压特性
- 该晶体管的 Vce 最大值为 40V，适合在多种工作条件下使用，特别是在要求较高额定电压的环境中。
- 在饱和区工作时，针对不同的基极电流 (Ib) 和集电极电流 (Ic)，Vce 饱和压降的最大值为 300mV @ 5mA 和 50mA。这一特性使其在开关应用中能够提供较低的功耗，提升电路效率。
电流增益
- DC 电流增益 (hFE) 最小值为 100 @ 10mA 和 1V，该高增益特性使得 MMDT3904-7-F 能够实现良好的信号放大，适合驱动较大负载。
频率响应
- MMDT3904-7-F 的跃迁频率为 300MHz，表明其在高频应用中也能维持良好的性能，适合用于现代高速电路，尤其是射频和数据传输应用。
三、工作条件
- 工作温度范围宽广，达到了 -55°C 到 150°C 的极端条件，这使得该器件在严酷环境下运行时具备良好的可靠性和稳定性，适用于汽车、航空航天及工业控制等领域。
四、封装与安装
- MMDT3904-7-F 采用 SOT-363 封装，适合表面贴装。6-TSSOP 封装设计有助于节省PCB空间，适合密集型设计。
- 这种封装形式使得元器件在自动装配时简单高效，适合大批量生产的电子产品。
五、应用领域
MMDT3904-7-F 广泛应用于以下领域：
- 消费电子产品：如音频放大器、开关电源和 RF 信号处理器。
- 工业自动化：用于传感器信号放大和驱动电路。
- 汽车电子：在车辆控制中广泛采用，适应各种工作的温度和电压条件，确保稳定性。
- 通信设备：由于其高频特性，也适用于现代通信设备中的信号放大。
六、总结
MMDT3904-7-F 是一款高性能的 NPN 双极型晶体管，其优秀的电气特性和坚固的工作条件适应性，使其成为电子设计师在各种电路设计中不可或缺的组件。无论是线性放大器、开关电路，还是在高温或高频环境下的应用，它都能出色地完成任务。值得注意的是，设计师在选择该器件应用时，仍需结合具体电路需求，合理配置，以确保其最佳性能和可靠性。
