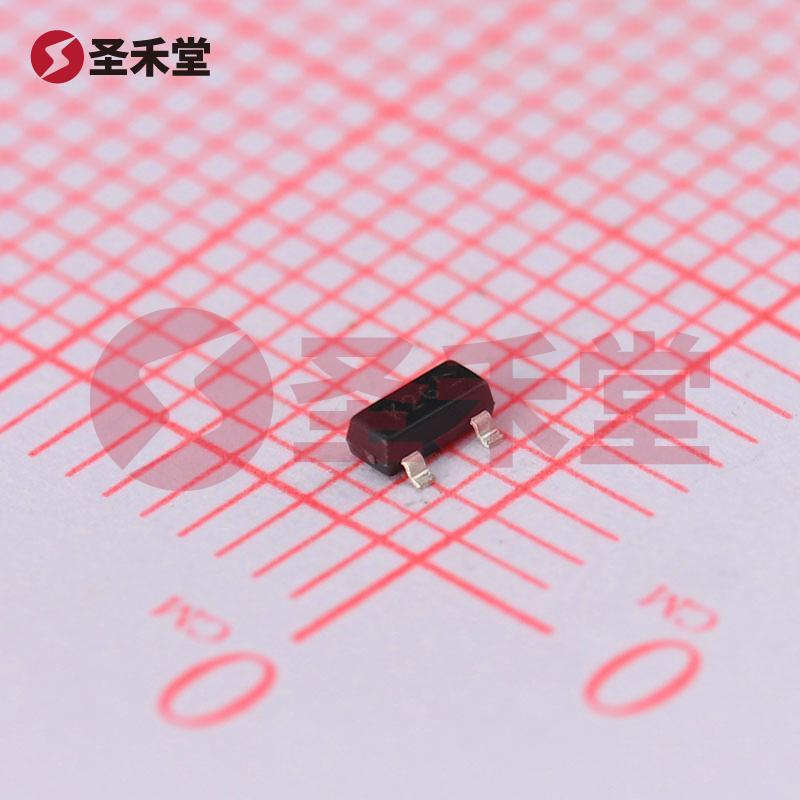

MMBTA56-7-F

MMBTA56-7-F 产品概述

1. 概述

MMBTA56-7-F 是一款高性能的 PNP 型双极晶体管 (BJT)，由于其出色的电气特性和广泛的应用场景，被广泛应用于模拟和数字电路中。该晶体管的主要参数包括额定功率 300mW，集电极电流 (Ic) 最大值为 500mA，集射极击穿电压 (Vce) 最大值为 80V，使其成为非常适合多种电路用途的理想选择。

2. 核心参数

• 晶体管类型: PNP
• 额定功率: 300mW
• 集电极电流 (Ic): 最大值 500mA
• 集射极击穿电压 (Vce): 最大值 80V
• 饱和压降 (Vce(sat)): 最大值 250mV (测试条件下 Ib = 10mA，Ic = 100mA)
• 集电极截止电流 (ICBO): 最大值 100nA
• 直流电流增益 (hFE): 最小值 100 (在 100mA，1V 条件下)
• 工作频率: 50MHz
• 工作温度: -55°C 到 +150°C
• 封装形式: SOT-23

3. 应用领域

MMBTA56-7-F 本质上是一款多用途晶体管，适合各种电子设备的设计。该器件常见的应用场合包括：

• 开关电路: MMBTA56-7-F 可以在不同的信号条件下提供可靠的开关控制，常用于电源管理、继电器驱动等。
• 放大电路: 由于其适中的增益特性，该晶体管是音频信号放大、传感器信号处理等应用的理想选择。
• 小型电子产品: 由于其较小的封装 (SOT-23)，可广泛应用于便携式设备和小型消费电子产品。
• 短路保护和过电流保护: 由于集电极电流 (Ic) 的最大值足以满足许多保护电路，需要注意设计中的相应电流限制。

4. 性能特点

• 高效率: 该三极管在额定功率下工作效率表现良好，能够在承受高电流和电压时保持较低的功耗。
• 宽温度范围: 工作温度高达 150°C，使其适合在高温环境中使用，具有较强的环境适应性。
• 小型化设计: SOT-23 封装使其在设计紧凑型电路时更加灵活，适合各种小型电子设备和空间受限的应用。
• 低截止电流: 最大仅为 100nA，适用于低功耗应用，能够有效延长电池寿命。

5. 设计考虑

在使用 MMBTA56-7-F 进行设计时，需要注意：

• 散热管理: 虽然功率要求较低，但在高功率密度的电路中仍需关注散热，确保晶体管在安全的工作温度下操作。
• 偏置电路: 在放大器应用中，合理的偏置电路设计是确保器件性能的重要环节，需根据实际应用需要选择适当的偏置电流。
• 互连设计: 在电路板设计中，合理的布线设计和摆放能够有效降低干扰，提高信号质量。

6. 结论

总体而言，MMBTA56-7-F 是一款优秀的 PNP 双极晶体管，凭借其出色的电气特性、低功耗、宽温度操作范围和灵活的小型封装，为工程师和设计师提供了丰富的应用选择。无论是在消费电子、通信设备，还是在复杂的工业控制系统中，其都能表现良好，可以满足现代电子产品对效率和性能的高要求。
