MMBTA42-7-F

MMBTA42-7-F 产品概述

一、概述

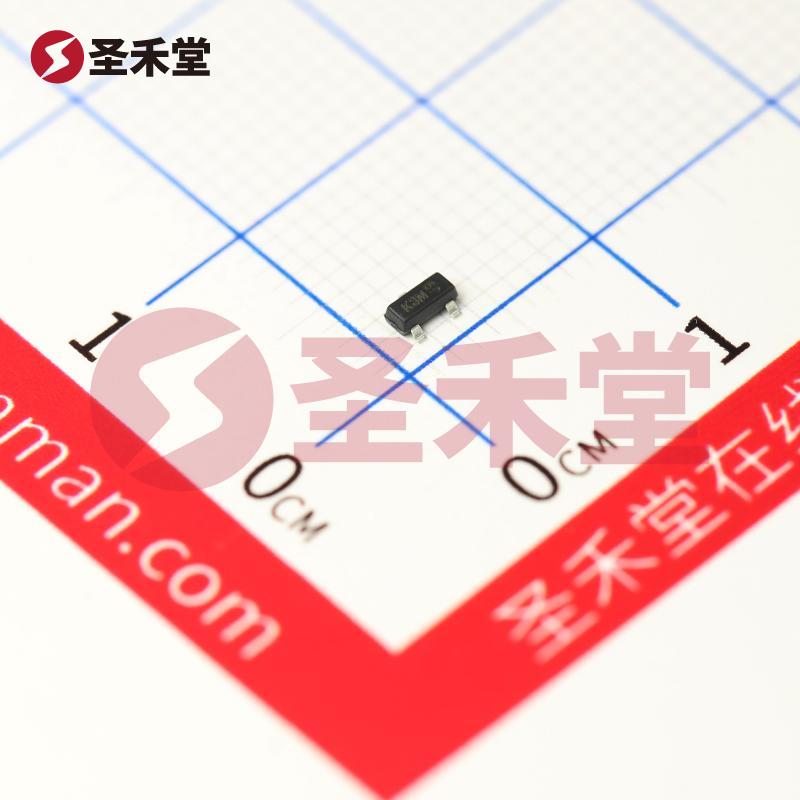

MMBTA42-7-F是一款高性能的NPN晶体管，属于双极性晶体管(BJT)的类别，主要用于增强电流放大和开关应用。该产品是由DIODES（美台）公司制造，采用SOT-23封装，适合各种表面贴装技术（SMT）应用。其工作频率高达50MHz，使其非常适合于高频信号放大和开关控制电路中。

二、主要参数

1. 晶体管类型: NPN
2. 集电极电流 (Ic): 最大500mA，适合中等功率处理。
3. 集射极击穿电压 (Vce): 最大可达到300V，保证了在高电压应用中的稳定性。
4. 额定功率: 300mW，可以在不同环境下高效工作。
5. 饱和压降 (Vce(sat)): 在不同电流（Ib、Ic）下，最大对应的饱和压降为500mV（在2mA，20mA时测试），低饱和压降有利于提高电路效率。
6. 集电极截止电流 (ICBO): 最大100nA，表明在关闭状态下电流泄漏较小，适合高效能的电路设计。
7. 直流电流增益 (hFE): 在30mA，10V情况下，最小增益为40，有助于提高信号放大的效率。
8. 频率响应: 跃迁频率高达50MHz，确保了在高速信号处理中良好的响应性能。
9. 工作温度范围: -55°C至150°C，具备较高的环境适应性，适用于苛刻的工作环境。
10. 封装类型: SOT-23， 具有较小的封装尺寸，适合于空间受限的应用。

三、应用领域

得益于其高电压、高电流和低功耗的特性，MMBTA42-7-F广泛应用于多个领域，包括但不限于：

1. 开关电源: 在开关电源中可用于高效控制电路，保证高效的能量传输。
2. 音频放大器: 由于其较高的增益特性，适合用于音频信号的放大。
3. 低功耗电子产品: 适合用于便携式电子设备中，以减少待机功耗。
4. 汽车电子: 能够在宽广的工作温度范围内稳定工作，适合各种汽车电子模块。
5. 工业设备: 在各种工业控制器和传感器中，提供可靠的开关和放大功能。

四、设计与实现

在电路设计过程中，使用MMBTA42-7-F时，需考虑以下几点：

1. 偏置设置: 确保正确偏置，以实现最佳的工作点，避免过载或损坏。
2. 散热设计: 虽然其额定功率为300mW，但在高负载情况下仍需适当的散热措施，以保持工作温度在安全范围内。
3. 电源过滤: 由于该器件应用于高频电路，适当的电源过滤及去耦措施可以减少噪声，并提高电路的稳定性。
4. PCB布局: 在布局PCB时，需要考虑尽可能缩短信号线和电源线的长度，以减少干扰和寄生电感的影响。

五、总结

MMBTA42-7-F作为一款高性能的NPN晶体管，凭借其优越的电性能参数和广泛的应用可能，成为电子设计工程师的理想选择。无论是在开关电源、音频放大器还是工业控制中，它都能提供可靠和高效的解决方案。借助其出色的温度适应性和小尺寸的SOT-23封装，MMBTA42-7-F适合于现代电子产品追求小型化与高性能的趋势。在设计新产品时，MMBTA42-7-F都可作为可选的关键元件，以确保设计的成功。
