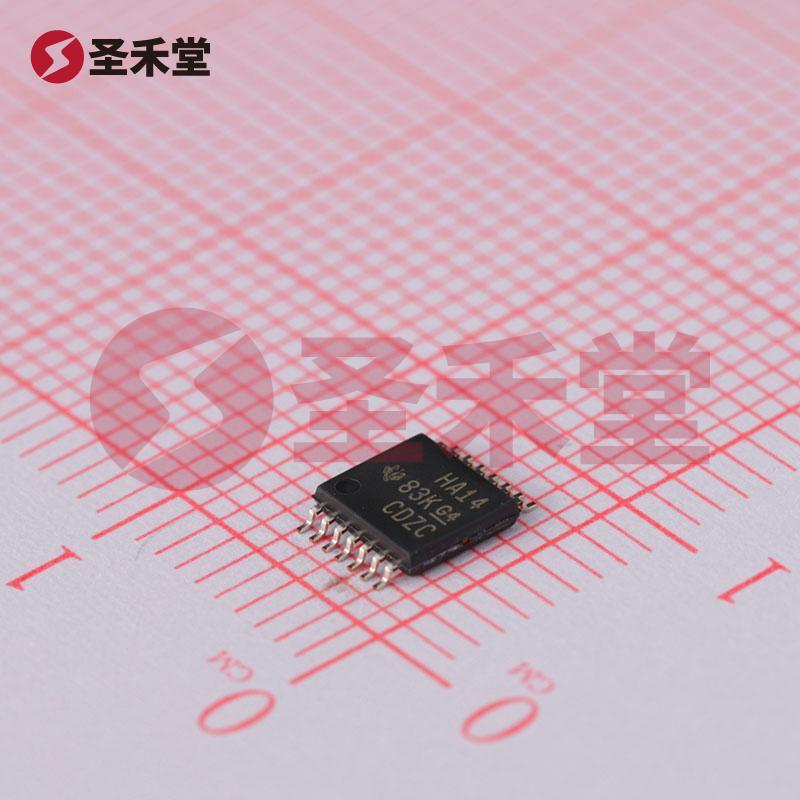

SN74AHC14PWR

SN74AHC14PWR 产品概述

SN74AHC14PWR 是德州仪器 (Texas Instruments) 生产的一款高性能反相器集成电路，旨在提供可靠的逻辑电平转换以及快速的信号处理能力。作为一款基于74AHC系列的施密特触发器，它具备广泛的应用潜力，并且由于其先进的技术、低功耗和高抗干扰能力，成为许多数字电路设计中的首选元器件。

主要特性

1. 逻辑功能: SN74AHC14PWR 是一个 6 通道的反相器，每个反相器都具备施密特触发特性。施密特触发器可以有效地消除输入信号的噪声，使输出具有更好的信号完整性，尤其适合处理边沿较快的信号。

2. 工作电压范围: 此 IC 的电源电压范围为 2V 至 5.5V，使其适用于多种应用场景，特别是在低电压设计和便携式设备中。

3. 广泛的温度范围: SN74AHC14PWR 适用于恶劣环境，工作温度范围为 -40℃ 至 +125℃，使其能够在工业、汽车和其他要求高耐久性的应用中正常工作。

4. 电流特性: 该器件具有低静态电流（最大值仅为 2µA），以及输出高、低电流均为 8mA。这使得它在低功耗应用中极具优势，帮助延长电池寿命，降低能耗。

5. 传播延迟: 在典型使用条件下，SN74AHC14PWR 的最大传播延迟为 10.6ns（在 5V，50pF 的负载下）。这意味着它能够以很高的速度处理数字信号，满足高速电路的需求。

6. 逻辑电平: 本产品支持 0.9V 至 1.65V 的低逻辑电平和 2.2V 至 3.85V 的高逻辑电平，使其与多个逻辑标准兼容，提高了灵活性。

7. 封装与安装: SN74AHC14PWR 采用 14-TSSOP 表面贴装封装，尺寸为 0.173"（4.40mm 宽），使其适合于空间受限的电路板设计。此外，表面贴装技术（SMT）可以提高生产效率，且提供更好的性能。

应用场景

SN74AHC14PWR 可广泛应用于以下领域：

• 数字信号处理: 在需处理快速和高频信号的应用中，其快速的传播延迟表现使其成为理想选择。
• 数据去噪声: 施密特触发器特性使其能够在嘈杂环境中有效去除噪声，增强信号的稳定性和可靠性。
• 逻辑电路设计: 可以作为组合逻辑电路的基本构件，适用于各种逻辑电路设计。
• 汽车电子: 高温耐受性和低功耗特性使其适合用于汽车电子控制单元中。
• 工业控制设备: 在需要高可靠性与低功耗的自动化系统中广泛应用。

总结

SN74AHC14PWR 是德州仪器设计的一款功能强大且高度集成的反相器，凭借其广泛的电源电压范围、低功耗、高速和稳定性，为现代电子设备提供了出色的解决方案。其施密特触发器特性和耐环境影响的能力，使其成为众多工业和商业应用的理想选择。对于那些寻求高性能和可靠性的电路设计者而言，SN74AHC14PWR 无疑是一个值得考虑的优秀元器件。
