型号:

SI7450DP-T1-E3

品牌:VISHAY(威世)
封装:PowerPAK® SO-8
批次:2年内
包装:编带
重量:-
其他:

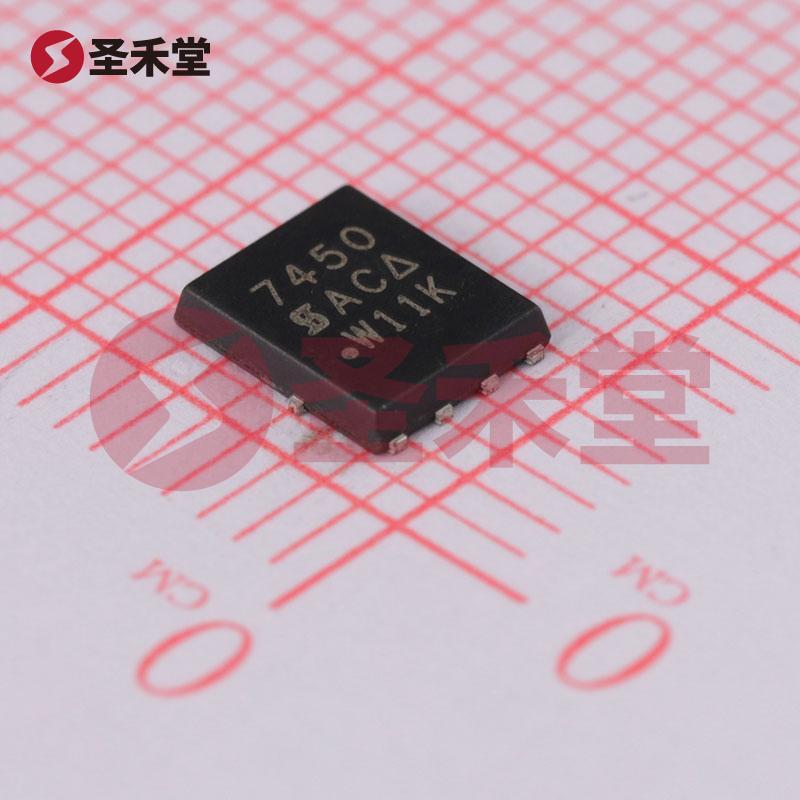

SI7450DP-T1-E3 产品实物图片
SI7450DP-T1-E3 一小时发货
描述:场效应管(MOSFET) 1.9W 200V 3.2A 1个N沟道 PowerPAK-SO-8
库存数量
库存:
8849
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
4.7
3000+
4.52
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)200V
连续漏极电流(Id)5.3A
导通电阻(RDS(on)@Vgs,Id)80mΩ@10V,4A
功率(Pd)3.3W
阈值电压(Vgs(th)@Id)2V@250uA
栅极电荷(Qg@Vgs)34nC@10V
工作温度-55℃~+150℃

产品概述:SI7450DP-T1-E3 MOSFET

1. 产品背景

SI7450DP-T1-E3 是由知名电子元器件制造商 VISHAY(威世)推出的一款高性能 N 沟道 MOSFET,采用 PowerPAK® SO-8 封装。该器件具有卓越的电气性能和广泛的应用场景,专为高电压和高电流需求的电子电路设计而制造。

2. 主要特性

  • 封装类型:采用 PowerPAK® SO-8 表面贴装封装,这种封装形式显著提高了散热性能并且便于自动化焊接。
  • 漏源极电压 (Vdss):该 MOSFET 能承受高达 200V 的漏源极电压,使其在高压应用中表现出色。
  • 连续漏极电流 (Id):在 25°C 环境温度下,其连续漏极电流达到 3.2A,适合多种电力电子应用。
  • 栅源电压 (Vgss):在 ±20V 的栅源电压作用下,确保设备的稳定性和安全性。
  • 导通电阻 (Rds(on)):最大导通电阻为 80 毫欧,在 10V 的栅电压和 4A 的漏极电流下表现良好,有助于降低功耗和发热。
  • 驱动电压:6V 至 10V 的驱动电压选项为设计师提供了灵活性,满足不同电路的需求。
  • 栅极阈值电压 (Vgs(th)):最大阈值电压为 4.5V,适合低电压驱动的应用。
  • 栅极电荷 (Qg):最大栅极电荷为 42nC,表明其在开关操作时的高效性,适用于高频率的开关电源及驱动电路。
  • 功率耗散:最高功率耗散能力达到 1.9W,适合于大功率应用。
  • 工作温度范围:从 -55°C 到 150°C 的工作温度范围使其适用于各种极端环境,确保可靠性和耐用性。

3. 应用领域

SI7450DP-T1-E3 MOSFET 可广泛应用于以下领域:

  • 电源管理:用于开关电源、高效 DC-DC 转换器,能够有效管理电源分配。
  • 电机驱动:适合于电机控制电路,如直流电机驱动和步进电机驱动。
  • 照明控制:在 LED 驱动和调光系统中表现突出。
  • 汽车电子:由于其宽工作温度范围,适合用于汽车电子设备,例如电源转换器和驱动控制单元。
  • 消费电子:可应用于个人电子设备中的电源开关和负载开关。

4. 结论

SI7450DP-T1-E3 MOSFET 是一款具有优异性能和广泛适用性的电子元器件,凭借其高电压、高电流承载能力、低导通电阻和优秀的热管理性能,成为现代电子设计中不可或缺的重要组成部分。无论是在高效的电源管理、敏捷的电机控制,还是在严苛的工作环境中,这款 MOSFET 都能为电子工程师提供完善的解决方案和优良的电路性能表现。使用 SI7450DP-T1-E3,设计师能够更自由地发挥创意,推动创新应用的发展。
