SI4431CDY-T1-GE3

SI4431CDY-T1-GE3 产品概述

概述

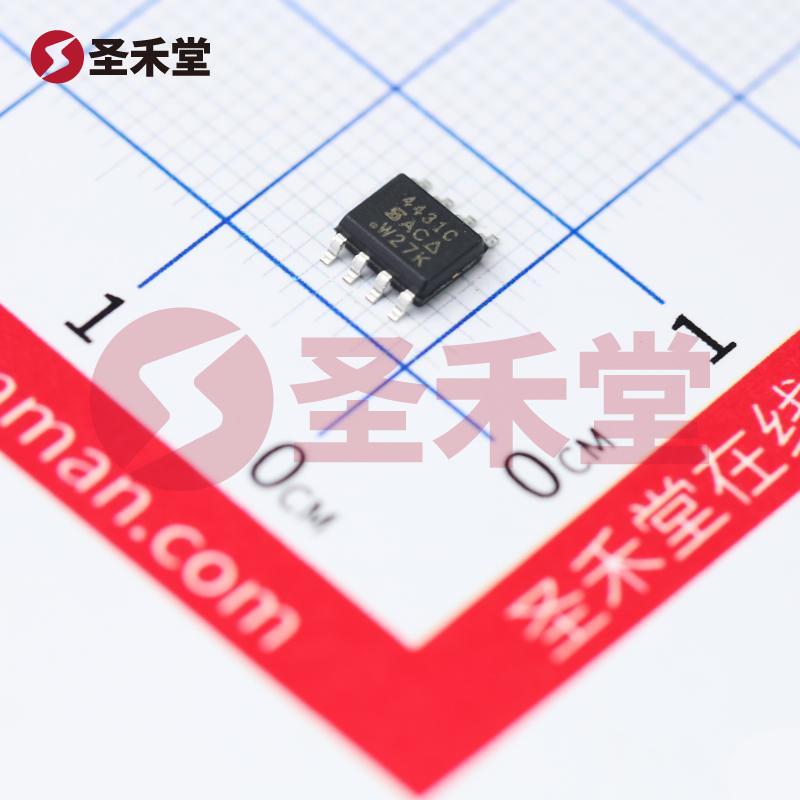

SI4431CDY-T1-GE3 是一款高性能的 P 通道 MOSFET，属于 Vishay（威世）品牌，专为高效能驱动和功率控制应用而设计。其主要特点包括30V的漏源电压和高达9A的连续漏极电流，符合多种工业和消费电子产品的需求。这款器件采用表面贴装型 SOIC-8 封装，其宽度为0.154英寸（3.90mm），适用于各种紧凑型电路板设计。

主要规格参数

• 漏源电压（Vdss）: 30V
• 连续漏极电流（Id）: 9A（25°C 时，Tc 条件）
• 栅源极阈值电压（Vgs(th)）: 2.5V @ 250µA
• 漏源导通电阻（Rds(on)）: 32mΩ @ 7A, 10V
• 最大功率耗散: 2.5W（Ta=25°C），4.2W（Tc）
• 工作温度范围: -55°C ~ 150°C
• 栅极电荷（Qg）: 38nC @ 10V
• 输入电容（Ciss）: 1006pF @ 15V
• 栅源电压（Vgs）最大值: ±20V
• 封装类型: SOIC-8

应用领域

由于其优良的电气和热性能，SI4431CDY-T1-GE3 可以广泛应用于多个领域，包括但不限于：

1. 电源管理: 适用于 DC-DC 转换器、开关电源和电池管理系统，提供高效的开关控制。
2. 马达驱动: 作为电机驱动和控制电路中的开关组件，有助于提高电机的运行效率和稳定性。
3. 音频放大器: 可以应用于音频设备中的功率放大器，提供高线性度和低失真率。
4. 消费电子产品: 在智能手机、平板电脑等小型消费电子中保证可靠的电源管理。

性能特点

SI4431CDY-T1-GE3 的设计旨在提供出色的导通特性和热管理性能。在实际应用中，器件的漏源导通电阻（Rds(on)）值为32mΩ，这使得其在进行高电流的开关操作时，能够有效地降低功耗和发热。此外，器件的最大功率耗散可达到4.2W（在添制冷条件下），使其在高负荷条件下也能可靠工作。

设计考量

在设计使用 SI4431CDY-T1-GE3 的电路时，需要注意以下几点：

1. 驱动电压: MOSFET 在工作时需要提供适当的栅极驱动电压。针对该器件，4.5V至10V的驱动电压被推荐，以确保在导通状态下表现出极低的导通电阻。
2. 散热管理: 尽管该器件设计具有较高的功率耗散能力，良好的散热设计仍然至关重要，尤其是在高电流应用中。建议使用适当的散热器，以保持器件在额定温度范围内工作。
3. PCB布局: 由于 MOSFET 的开关速度和导通特性与 PCB 布局密切相关，最佳布局应尽量减少栅极到源极的引线长度，以降低电感和电容效应。

结论

SI4431CDY-T1-GE3 是一款可靠的 P 通道 MOSFET，适用于各种高效能的功率管理和控制应用。经过优化的电气特性与良好的热管理能力，确保其在各类苛刻环境下亦能表现出色。无论是在电源管理、电机驱动还是消费电子产品中，SI4431CDY-T1-GE3 都是补充和增强电路性能的理想选择。
