MMBT5551-7-F

产品概述：MMBT5551-7-F

1. 概述

MMBT5551-7-F是一款高性能的NPN型双极性晶体管（BJT），其专为小功率开关和放大应用而设计。这种晶体管的额定功率为300毫瓦，集电极最大电流（Ic）可达600毫安，适用于低电流状况下的驱动和信号处理。其集射极击穿电压（Vce）高达160伏，使其能够广泛应用于各种电源管理和信号放大电路中。

2. 关键参数

• 额定功率：300mW
• 集电极电流（Ic, 最大值）：600mA
• 集射极击穿电压（Vce, 最大值）：160V
• 饱和压降：在5mA和50mA时最大饱和压降为200mV
• 截止电流（ICBO, 最大值）：500nA
• 直流电流增益（hFE, 最小值）：80 @ 10mA，5V
• 频率跃迁（fT）：300MHz
• 工作温度范围：-55°C ~ 150°C
• 封装类型：SOT-23，适于表面贴装

3. 应用场景

MMBT5551-7-F适用于以下几个关键领域：

• 开关电路：通过其较高的集电极电流和高电流增益，MMBT5551能够高效驱动各种负载，符合电机、蜂鸣器及灯光控制等应用。
• 放大器电路：由于其优秀的增益特性，该晶体管非常适合用作音频信号放大器及其他小信号放大器电路。
• 电源管理：其高耐压和小功率特性，使其在开关电源和线性稳压电源的保护电路中有广泛应用。
• 高频应用：由于其频率跃迁（fT）高达300MHz，MMBT5551也非常适合用于RF（射频）信号的处理和调制应用。

4. 性能特性

MMBT5551-7-F在多个方面展现了其优越性能：

• 高增益：典型的直流电流增益（hFE）为80，能够在较小的输入信号下实现较大的输出电流，充分满足各种应用场合。
• 低饱和压降：200mV的饱和压降意味着更高的功率效率，能够更有效地转化输入信号为输出电流，降低功耗。
• 宽工作温度范围：-55°C至150°C的工作温度范围，确保了该产品在严酷环境条件下的稳定性能。

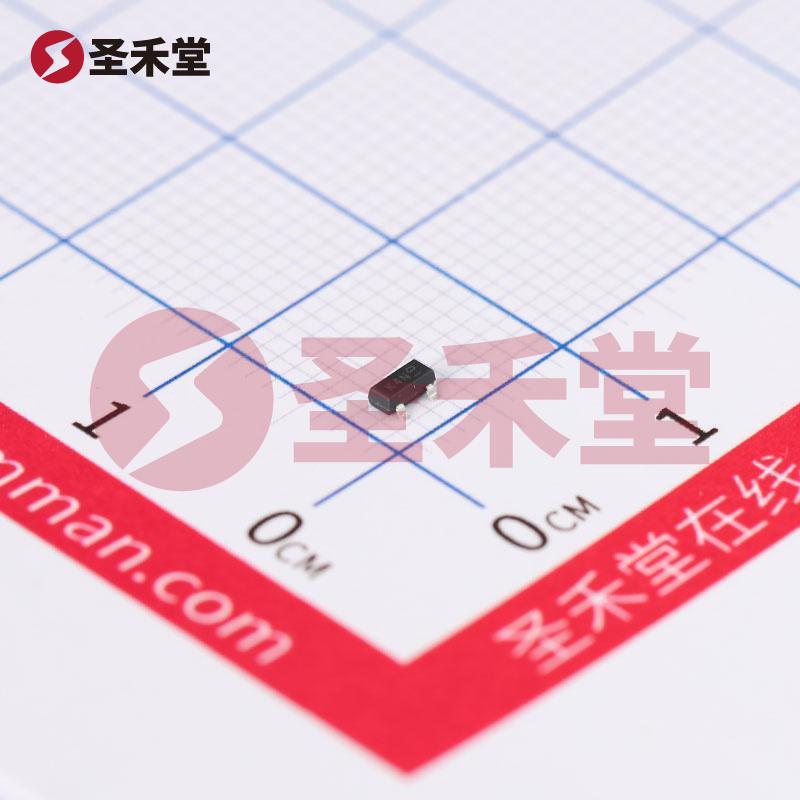

5. 封装和安装方式

MMBT5551-7-F采用SOT-23封装，这种封装小巧并且便于表面贴装，使其可以广泛应用于现代电子设备中，尤其是对空间要求较高的手机、平板电脑和其他消费电子产品。其紧凑的尺寸有助于减少电路板的面积，同时提高生产效率。

6. 结论

MMBT5551-7-F是高效、可靠的小功率NPN型晶体管，凭借其卓越的电气特性和稳定性能，非常适合多种应用场景，包括开关电路、信号放大和电源管理等。其优异的高频特性和广泛的工作温度范围，使得该产品成为设计师与工程师们在开发新产品时的理想选择。通过选择MMBT5551-7-F，用户能够在确保电路高效能的同时，提升其产品的整体性能与可靠性。
