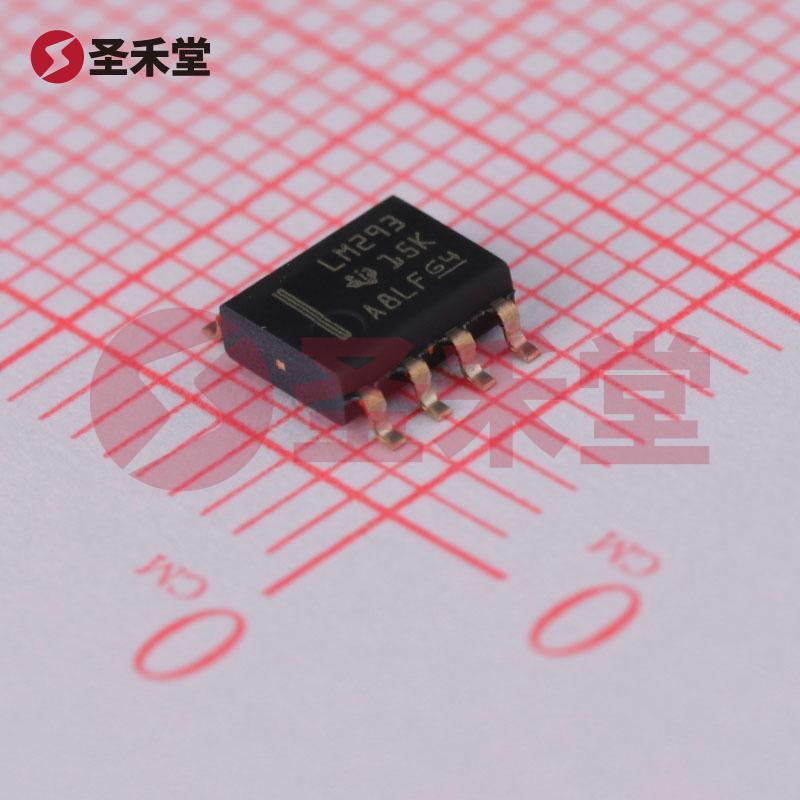

LM293DR 产品概述
一、产品简介
LM293DR 是由德州仪器（Texas Instruments）研发的一款高性能差分比较器，具有两路输入通道，支持开漏输出，以适应各种应用需求。该比较器的设计旨在提供优秀的电压比较性能，特别是在低电压和低电流环境下的应用，广泛应用于传感器信号处理、电压监控及其他自动化系统中。
二、基本特性
- 类型与通道数：LM293DR 是一款差分比较器，具有两个独立的输入通道，允许用户并行处理多个信号。
- 输出类型：该器件支持 CMOS、MOS、开漏（Open-Drain）及 TTL 输出格式，具有良好的兼容性和灵活性，适合不同的电路设计需求。
- 供电电压范围：
- 单电源供电: 2V ~ 36V
- 双电源供电: ±1V ~ ±18V
这一宽广的电源电压范围使得 LM293DR 可以在多种电源条件下正常工作，提升了整个系统的适应性。
输入补偿电压：最大输入补偿电压为 5mV，即使在30V的工作条件下，LM293DR 依然可以保持高准确性。这一特性对于要求高精度电压比较的应用尤为重要。
输入偏置电流：其最大输入偏置电流为 0.25µA（在5V供电下），极低的输入电流非常适合与高阻抗传感器的接口，确保信号的完整性而不会被拉低。
输出电流：LM293DR 的典型输出电流为 20mA，能够驱动相对较大的负载，满足一般的控制和指示需求。
静态电流：器件的最大静态电流为 2.5mA，低静态功耗设计十分适合那些对功耗有严格要求的便携设备。
三、工作环境
LM293DR 的工作温度范围为 -25°C 至 85°C，能够在恶劣的环境条件下保持可靠的性能。这一特性使得该器件适用于汽车、工业控制、网络设备及各种户外应用。
四、封装及安装
LM293DR 采用 8-SOIC 封装，尺寸为 0.154 英寸（3.90mm 宽），属于表面贴装型（SMD），便于在现代电子设备的高密度布线中进行使用。该封装形式不仅减小了电路板面积，同时也提高了生产效率。
五、应用领域
由于其优异的性能和灵活的配置，LM293DR 被广泛应用于多个领域，包括但不限于：
- 传感器接口：可以与多种传感器（如温度、压力、液位传感器）连接，实现实时监测和反馈控制。
- 电压监控：用于对电池或电源电压进行比较和监控，防止设备由于低电压而出现故障或损坏。
- 信号处理：在音频和信号系统中，能够帮助实现信号的比较和放大。
- 工业控制：可用于各种自动化设备中，如开关、继电器等，确保设备按照设定的条件进行响应。
六、总结
LM293DR 是一款具有丰富功能和良好性能的差分比较器，既可以满足高精度的电压比较需求，又具备低功耗和宽电源电压范围的优势，适合于多种应用场景。在选择合适的比较器时，LM293DR 凭借其特有的特性与出色的性能，成为电子设计工程师的理想选择。通过德州仪器提供的高可靠性和丰富的应用支持，LM293DR 无疑将为各种电子应用提供强大的支持和保障。
