MJD340-13

MJD340-13 产品概述

1. 引言

MJD340-13是由DIODES（美台）公司生产的一种高性能NPN晶体管，针对需要大电流和高电压应用而设计。凭借其优越的电气性能和较宽的工作温度范围，MJD340-13被广泛用于各类电子电路中，包括开关电源、功率放大器和驱动电路等。

2. 产品规格

MJD340-13的基本参数包括：

• 晶体管类型：NPN
• 集电极电流 (Ic)：最高可达500 mA
• 集射极击穿电压 (Vce)：最高为300 V
• 最大功率：15 W
• 集电极截止电流 (ICBO)：最大值为100 µA
• 直流电流增益 (hFE)：在特定条件下（50 mA和10 V时）最小值为30
• 工作温度范围：-55°C至150°C
• 安装类型：表面贴装型（SMD）

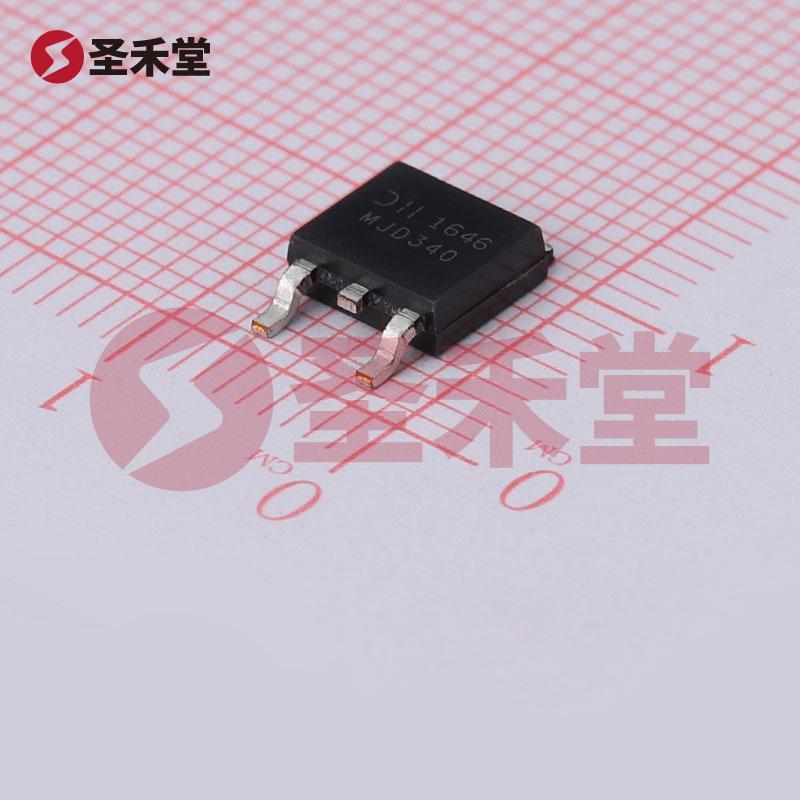

• 封装类型：TO-252（DPAK/DPak），一种常用且便利的表面封装形式。

3. 功能与应用

MJD340-13适用于各种需要高电压和较大电流的电子设计。其主要功能包括：

• 开关应用：在开关电源中，MJD340-13能有效地控制电流的开关，提高系统的效率。
• 驱动负载：可以作为负载驱动器，控制电机、灯光等设备的打开和关闭。
• 功率放大：在音频放大器和其他放大电路中，MJD340-13可以用作功率放大器的一部分，提升信号的驱动能力。

4. 设计优势

MJD340-13的设计具有以下几个亮点：

• 高集电极电压：300 V的击穿电压为其在高电压应用中的可靠性提供了保障，使得用户能够在较高电压下正常工作。
• 大电流承载能力：500 mA的集电极电流使得该晶体管能够满足多种负载需求。
• 宽工作温度范围：-55°C至150°C的工作温度使其适合于严酷的工作环境，增加了应用范围。
• 小型封装：TO-252封装为其提供了更小的占用空间，便于集成于小型电子电路中。

5. 典型应用电路

在设计中，使用MJD340-13可以形成典型的开关电路：将其与电源和负载连接，利用基极输入信号来控制集电极和发射极之间的电流。在信号电流较小时，由基极信号控制MJD340-13的开启或关闭，从而有效控制负载的状态。此外，在音频放大器中，结合其他被动元件，MJD340-13可以形成多种放大电路，广泛应用于音响设备中。

6. 总结

MJD340-13是一款高性能NPN晶体管，具备优良的电气特性和高可靠性。其500 mA的集电极电流、300 V的集射极击穿电压以及15 W的额定功率，使其适用于各种电力控制和信号放大应用。凭借其表面贴装的封装形式，MJD340-13能在现代电子设计中发挥重要作用。无论是在工业、消费电子还是汽车电子中，MJD340-13都能够为设计提供灵活的解决方案和优质的性能。
