LF412CN/NOPB

LF412CN/NOPB 产品概述

1. 产品简介

LF412CN/NOPB是一款由德州仪器（Texas Instruments，简称TI）推出的高性能双路FET输入运算放大器。该器件以其优越的电气性能、稳定性和灵活的应用范围而受到广泛关注和使用。LF412系列的设计旨在满足现代模拟信号处理的需求，非常适合应用于音频、传感器信号放大、滤波器和数据采集系统等领域。

2. 关键特性

• 放大器类型: LF412是J-FET输入运算放大器，具有较高的输入阻抗和较低的输入偏置电流，适合处理高阻抗信号源。
• 电路数: 该器件内部集成了两个运算放大器，为工程师在电路设计中提供了更大的灵活性，满足多通道信号处理的需求。
• 压摆率: LF412的压摆率高达15V/µs，使其能够快速响应输入信号的变化，适合高频应用。
• 增益带宽积: LF412具备4MHz的增益带宽积，确保在一定增益范围内，运放能维持良好的频率响应，对于要求频带宽的应用场合十分重要。
• 电流 - 输入偏置: 其输入偏置电流低至50pA，适合集成电路中的高阻抗信号处理，避免对信号源的过度影响。
• 电压 - 输入补偿: LF412在处理微小信号时提供1mV的输入补偿，提升了其在精密测量中的应用能力。
• 电流 - 供电: 该器件的工作电流仅为3.6mA，低功耗设计使其在便携式和电池供电设备中应用广泛。
• 供电电压范围: LF412支持单电源供电（10V至36V）或双电源供电（±5V至±18V），灵活的供电选择使其适应不同电路设计的需求。

3. 工作环境

LF412的工作温度范围为0°C至70°C，适用于一般工业和消费电子环境。其耐温性能确保了在标准条件下的稳定性和可靠性，使得该运放能在多种应用中持续高效工作。

4. 封装与安装

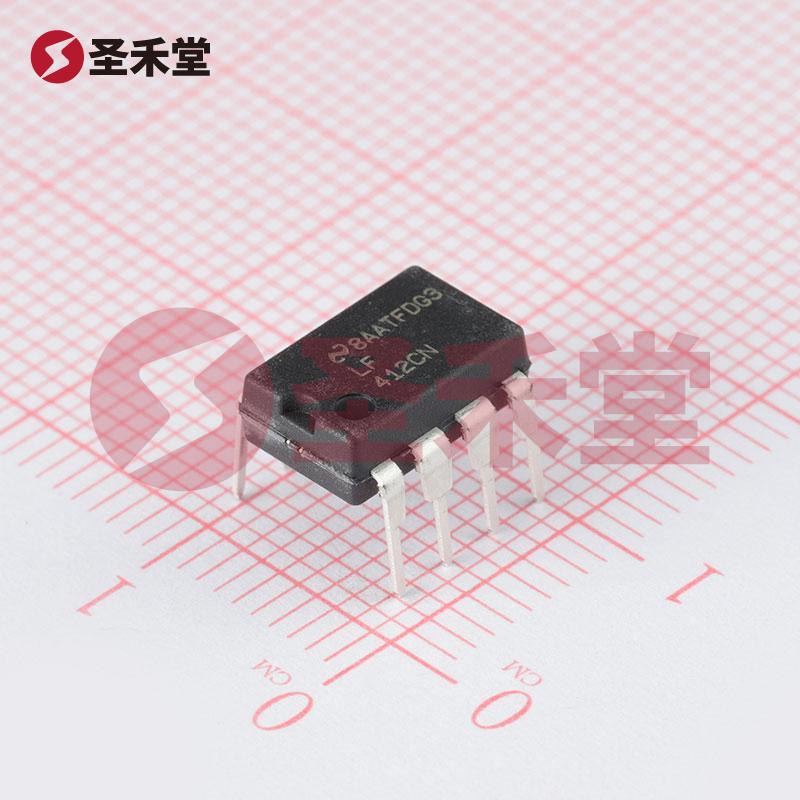

LF412CN/NOPB采用了8-PDIP（塑料双列直插）封装，这种封装形式便于在各种电路板上通孔安装，适合手工焊接和自动化生产的需求。其尺寸为0.300" (7.62mm)，紧凑的设计使得它在空间有限的设计中也能灵活应用。

5. 应用领域

LF412广泛应用于多个领域，包括但不限于：

• 医疗设备：由于其低输入偏置电流和高输入阻抗，LF412常用于生物医学信号处理，比如ECG（心电图）和EEG（脑电图）监测。
• 音频设备：LF412的高压摆率和增益带宽积令其在音频放大和信号处理过程中，提供优质的声音体验。
• 传感器接口：在传感器输出信号处理方面，其超高阻抗特性可以有效增强传感器的性能，以更小的信号损失进行数据采集。
• 信号调理电路：LF412常被用于滤波器设计和信号调理环节，以优化信号的质量。

6. 结论

LF412CN/NOPB凭借其卓越的技术规格和灵活的应用性，是一款值得推荐的高性能双路FET输入运算放大器。无论是在工业、医疗还是消费电子产品开发中，都能有效满足多种信号处理需求，为电子设计工程师提供可靠的解决方案。结合TI的强大品牌价值和广泛的技术支持，LF412无疑是现代电子设备中不可或缺的重要元器件。
