型号:

AS393MTR-G1

品牌:DIODES(美台)
封装:SO-8
批次:5年内
包装:编带
重量:0.388g
其他:

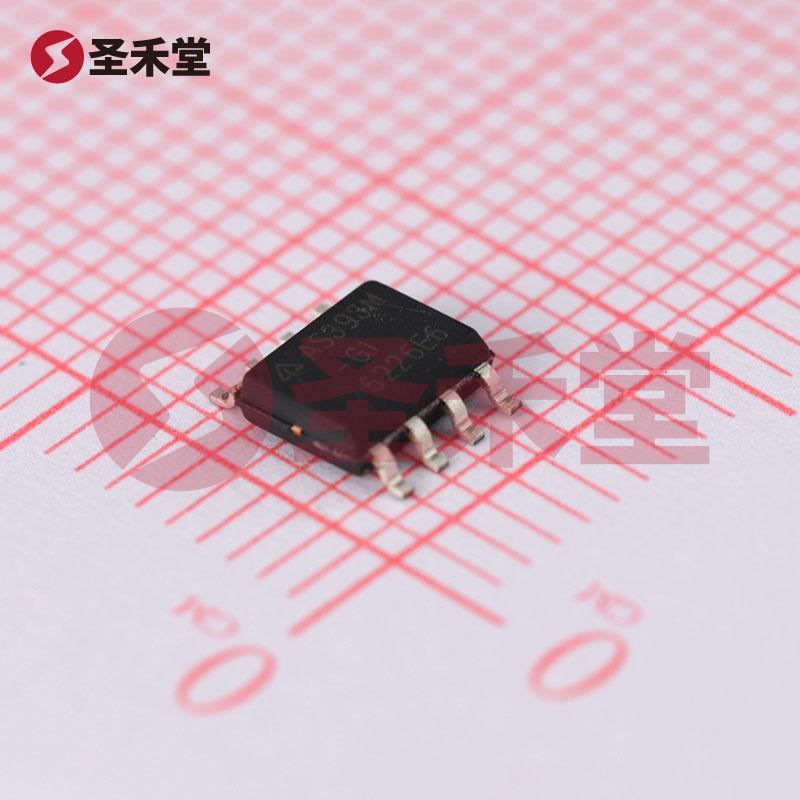

AS393MTR-G1 产品实物图片
AS393MTR-G1 一小时发货
描述:比较器 开集 5mV 1V~18V;2V~36V 250nA SOIC-8
库存数量
库存:
8118
(起订量: 1, 增量: 1
最小包:4000
商品单价
梯度内地(含税)
1+
0.226
4000+
0.2
优惠券
券满50015
产品参数
属性参数值
输入失调电压(Vos)5mV
输入偏置电流(Ib)250nA
工作电压1V~18V;2V~36V
输出类型开集
每个通道供电电流1mA
工作温度-40℃~+85℃

产品概述:AS393MTR-G1 比较器

AS393MTR-G1是一款高性能的开路集电极比较器,设计用于各种通用应用场景,包括信号比较、过压保护、以及各种控制系统。其具备卓越的工作性能和稳定性,是电子工程师在设计复杂电路时可靠的解决方案。

1. 基本参数

AS393MTR-G1具备如下基本参数:

  • 输出类型:开路集电极(Open-Collector),允许多个比较器输出连结在一起,适应不同的电路设计需求。
  • 各通道功耗:仅1mA,说明其在工作状态下的功耗较低,适合低功耗系统。
  • 比较器组数:该器件包含2个独立比较器,方便实现多路信号处理,大大简化了电路设计。
  • 工作温度范围:从-40°C至85°C,适合于多种工作环境,特别是在极端条件下依然保持出色的性能。
  • 电源电压范围:支持宽广的供电电压范围,单电源可为2V至36V,双电源可为±1V至18V,提升了电路设计的灵活性。
  • 封装类型:采用8-SOIC封装(0.154”,3.90mm宽),符合表面贴装技术(SMT),便于自动化安装。

2. 性能特点

AS393MTR-G1的性能特点如下:

  • 输入补偿电压:最大为5mV @ 5V,提供了敏感的输入信号检测能力,能够有效处理微小电压变化。
  • 输入偏置电流:最大为250nA @ 5V,表明器件的输入端对信号的干扰小,适合需要高精度的应用。
  • 输出电流:在正常情况下可输出高达16mA @ 5V,足以驱动多种负载,或者用于后续电路的控制。
  • 静态电流:在待机时最大值仅为1mA,确保了器件在无负载情况下能维持较低的功耗。

3. 应用场景

AS393MTR-G1适用项目范围广泛,包括但不限于:

  • 信号处理:在多种信号源的比较和筛选中,能够快速、准确地识别出所需信号。
  • 电压监控系统:可用于电池管理和过压保护等场合,有效保护电路工作在安全电压范围内。
  • 开关控制电路:由于其开路集电极设计,可以与多种逻辑电平兼容,使其成为开关控制电路中理想的选择。
  • 工控设备:在工业自动化领域中,AS393MTR-G1可以用于监测和控制信号,帮助实现更稳定的设备运行。

4. 竞争优势

AS393MTR-G1所提供的特性使其在市场中脱颖而出:

  • 高灵敏度和良好的输入阻抗:确保了其能够准确处理低电平信号,同时减少了对后续电路的干扰。
  • 低功耗特性:在低功耗应用中表现优异,能够满足现代电子产品的小型化和低能耗需求。
  • 宽广的工作电压范围:使产品的适用区域更广,不论是工业应用还是消费电子,均可以灵活运用。

结论

综合考虑,AS393MTR-G1凭借其开路集电极输出、低功耗、高输入阻抗及宽电源电压范围,成为了通用型比较器的理想选择。其特性与应用场景的兼容性,使其在电子设计领域中具有广泛的应用潜力,是工程师们开发新产品时值得信赖的组件。
