D5V0L1B2S9-7

产品概述：D5V0L1B2S9-7

1. 产品定义

D5V0L1B2S9-7 是一种双向瞬态电压抑制二极管（TVS），专为保护敏感电子设备免受电压瞬变和静电放电（ESD）损害而设计。其主要作用是通过迅速钳位过高的瞬时电压，来保护后端电路不受潜在损害。

2. 性能参数

• 反向关断电压：该器件的典型值为5V（最大），适合在常见的逻辑电压系统中使用。
• 击穿电压：最低击穿电压为6V，这保证了在电压超过5V时及时进入稳态钳位。
• 极性：作为双向器件，D5V0L1B2S9-7能够处理正负电压瞬变，适用于AC和DC电路。
• 箝位电压：最大钳位电压为14V，在严重的瞬态情况下，能够有效地限制电路中的电压水平。
• 峰值脉冲电流：提供的8/20µs的峰值脉冲电流为6A（10/1000µs），在完全短暂的电流冲击下，组件能够承受高达6安培的瞬时电流。
• 功率：该器件的峰值脉冲功率为84W，这使其适应多种严苛的电压脉冲环境。
• 频率特性：在1MHz频率下，电容为15pF，适合高频应用，尤其在通信和数据处理设备中效果显著。

3. 应用领域

D5V0L1B2S9-7 适用于各种电子设备的电源线路及信号线路的保护。它的应用领域包括：

• 消费电子：如智能手机、平板电脑、便携式音频设备等，这些设备对过电压和电磁干扰特别敏感。
• 工业控制：在工业自动化环境中，该器件能够保护PLC和传感器免受电压瞬变的影响。
• 通讯设备：在网络设备和数据中心，防止由于静电放电或电源浪涌造成的损坏。
• 汽车电子：应用于汽车电子控制单元（ECU），保护其免受电源噪声和电压冲击的影响。

4. 结构与安装

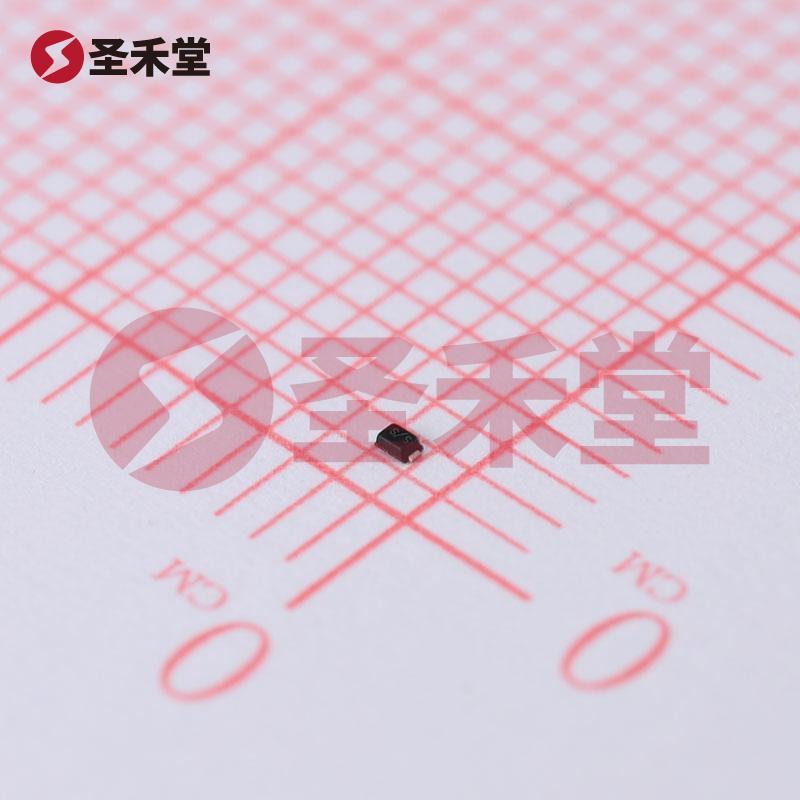

D5V0L1B2S9-7 的封装类型为 SOD-923。该表面贴装封装方式使其更适合现代高密度电路板设计，能够有效节省空间并简化器件的自动化安装。同时，该器件具有-65°C到150°C的工作温度范围，以适应各种工作环境，并确保长期的可靠性和稳定性。

5. 可靠性与稳定性

该产品经过严格的测试，确保能够在多种工况下保持高效运作。广泛的工作温度范围以及抗电压冲击特性，使得其在极端条件下仍能可靠运行。

6. 总结

D5V0L1B2S9-7 是一款针对多种应用而设计的双向TVS二极管，具有出色的电压抑制能力和极佳的电流承受能力。无论是在消费电子、工业设备还是汽车应用中，这款器件均能提供有效的过压保护，确保系统的正常运行和组件的长期使用。通过采用SOD-923表面贴装封装，该器件不仅具备良好的电气性能，同时也极大地增强了电路设计的灵活性和可靠性。选择 D5V0L1B2S9-7 可以有效提升电子设备的抗扰动能力，为用户提供更加安全和稳定的使用体验。
